Guarnizioni a bandella (tadpole) per sistemi di controllo dell'inquinamento: tenuta di scarichi, condotti e pannelli di accesso

Oct 30,2026

Le apparecchiature per il controllo dell'inquinamento spesso combinano temperature elevate dei gas, cicli termici, vibrazioni e accessi ripetuti per la manutenzione. Pertanto, porte, pannelli di ispezione, flange dei condotti e coperchi rimovibili necessitano di una guarnizione che si adatti alla geometria effettiva del giunto e all'ambiente di processo.

UNGuarnizione a girino per sistemi di controllo dell'inquinamentoQuesta soluzione può essere considerata laddove sia necessario un bulbo comprimibile sulla linea di tenuta e una coda tessile estesa possa essere trattenuta meccanicamente sull'apparecchiatura. Il bulbo fornisce la sezione di contatto, mentre la coda fornisce un'area per il fissaggio meccanico.

La corretta costruzione non è determinata unicamente dal nome dell'apparecchiatura. Uno sportello di accesso a un ossidatore termico, un involucro di un silenziatore di scarico e una flangia di un condotto di aspirazione delle polveri possono appartenere tutti a un sistema di controllo dell'inquinamento, ma le loro temperature, condizioni di pressione, movimento, esposizione e modalità di montaggio possono essere molto diverse.

BSTFLEX produce su misuraguarnizioni a girino e guarnizioni a girino per alte temperatureUtilizzando diversi rivestimenti tessili e strutture interne. I profili possono essere sviluppati per apparecchiature industriali a partire da disegni, dimensioni o campioni esistenti, previa verifica delle condizioni di utilizzo complete.

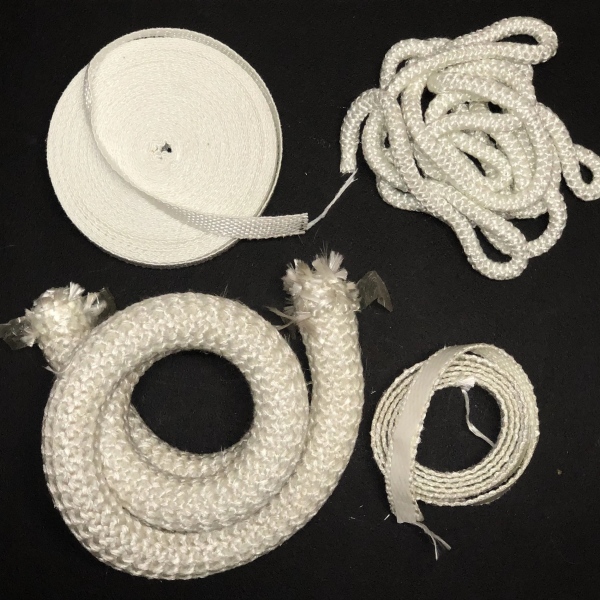

Tadpole Gaskets

Dove vengono utilizzate le guarnizioni a girino nelle apparecchiature per il controllo dell'inquinamento

Il profilo a girino è particolarmente indicato quando un'apparecchiatura presenta una porta, un coperchio, un'apertura di accesso o un giunto che necessita di una guarnizione perimetrale comprimibile. Il bulbo fornisce il contatto di tenuta, mentre la coda offre una sezione di montaggio dedicata.

Questa soluzione può risultare utile quando una semplice striscia di guarnizione piatta non è sufficiente a fornire il profilo richiesto o quando la guarnizione deve essere posizionata mediante una piastra di ritegno, una barra di serraggio o un canale.


Ossidatori termici e inceneritori di fumi

Gli ossidatori termici e gli inceneritori di fumi gestiscono flussi di processo che possono essere caldi, chimicamente complessi o soggetti a condizioni operative variabili. I punti in cui è possibile installare le guarnizioni includono gli sportelli di accesso ai bruciatori, le aperture di ispezione, i pannelli rimovibili e i giunti del rivestimento.

Prima di selezionare una guarnizione tessile, è necessario determinare la temperatura della guarnizione stessa, e non semplicemente il valore di riferimento della camera di combustione.

La verifica deve accertare se la guarnizione è esposta a perdite di gas caldi, calore radiante, contatto diretto con metallo riscaldato, condensa durante l'arresto o componenti chimici presenti nel flusso di processo. Queste condizioni possono variare tra il lato caldo e il lato freddo dello stesso sportello di accesso.


Apparecchiature per il controllo delle emissioni e pannelli di accesso ai condotti

I sistemi di controllo delle emissioni possono includere condotti, serrande, sportelli di ispezione, alloggiamenti per filtri e coperchi di accesso rimovibili. Una guarnizione a forma di girino può essere presa in considerazione laddove una sezione a bulbo e coda si adatti al giunto e la ferramenta di montaggio possa trattenere la coda senza ostacolare la compressione del bulbo.

Le applicazioni in condotti richiedono particolare attenzione al differenziale di pressione, alla composizione del gas, alle vibrazioni e alle perdite ammissibili.

Una guarnizione a girino in tessuto non dovrebbe essere automaticamente descritta come a tenuta di gas, certificata per le emissioni o adatta alla pressione. Tali proprietà devono essere stabilite per l'intera giunzione attraverso la progettazione dell'apparecchiatura e gli appositi test di validazione.

https://www.pkfiresleeve.com/Tadpole-Gaskets-for-Pollution-Control-Systems-Exhaust-Duct-and-Access-Panel-Sealing_n489

Silenziatori di scarico e involucri per silenziatori di turbina

I silenziatori di scarico e gli involucri dei silenziatori delle turbine possono contenere pannelli o sezioni di involucro rimovibili che richiedono una tenuta termica. I fattori di progettazione rilevanti includono la temperatura dei gas di scarico in corrispondenza della giunzione, il movimento acustico dell'involucro, le vibrazioni, la frequenza di rimozione dei pannelli e la forza di serraggio disponibile.

La guarnizione deve adattarsi alla geometria di contatto effettiva. Una guarnizione troppo grande può aumentare il carico di chiusura o comprimersi eccessivamente; una guarnizione troppo piccola potrebbe non mantenere il contatto attraverso la giunzione.

In presenza di vibrazioni, il metodo di fissaggio e la resistenza al movimento devono essere rivisti insieme al rivestimento e al nucleo.


Componenti per lo scarico e il collettore di aspirazione dei sistemi di generazione di energia

Le apparecchiature per la generazione di energia possono includere camere di distribuzione dell'aria calda, raccordi di scarico, sportelli di ispezione e sezioni di accesso rimovibili. Queste aree possono essere soggette a gradienti di temperatura e movimenti strutturali.

Il progettista deve identificare la direzione e l'entità del movimento previsto a livello della linea di guarnizione e verificare che l'attacco posteriore non limiti la compressione prevista della lampadina.


Sportelli e coperchi di accesso industriale per il processo di produzione di cellulosa e carta

Nelle industrie della cellulosa e della carta o in altri settori di processo, i portelli di processo e i coperchi di ispezione possono essere esposti a umidità, depositi, prodotti chimici per la pulizia e calore intermittente.

La scelta del materiale dovrebbe quindi tenere conto dell'intera esposizione, piuttosto che selezionare un telo di copertura basandosi esclusivamente sulla sua temperatura nominale.

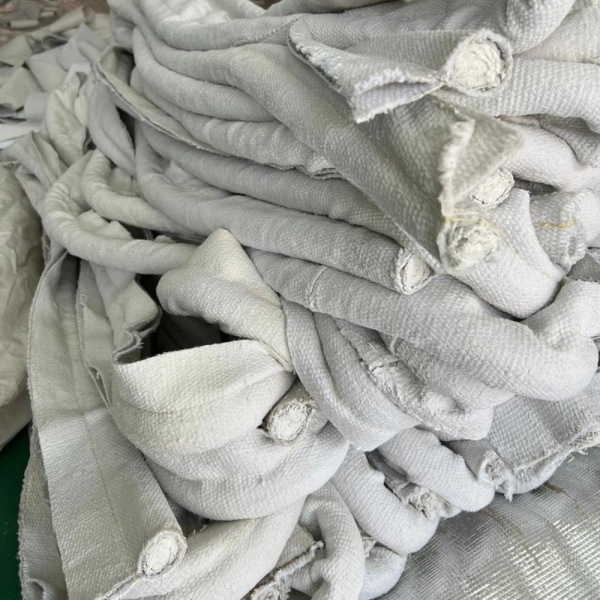

Tadpole Gaskets

Come specificare una guarnizione a girino per sistemi di controllo dell'inquinamento

Partiamo dai dati relativi al giunto e al processo. Una specifica utile distingue il materiale di rivestimento, il nucleo interno, le dimensioni del bulbo, le dimensioni della coda, il metodo di montaggio e le condizioni di esercizio.

Ciò impedisce che una descrizione generica come "guarnizione per porte ad alta temperatura" nasconda importanti differenze ingegneristiche.

Articolo di specifica Record informativo Perché è importante
Posizione della guarnizione Sportello dell'ossidatore termico, flangia del condotto, pannello silenziatore, coperchio del plenum o sportello di ispezione Definisce la funzione articolare e la zona di esposizione.
Temperatura Temperatura continua, temperatura di picco e durata del picco nella posizione della guarnizione Consente di esaminare l'intera copertina, l'anima, le cuciture e i materiali ausiliari.
Mezzo di processo Composizione del gas, condensa, polvere, oli, detergenti o altri contaminanti noti Individua le problematiche relative alla compatibilità chimica e ambientale.
Pressione e perdite Differenziale di pressione e requisiti specifici di tenuta o contenimento Previene ipotesi infondate sulle prestazioni in termini di tenuta ai gas o di pressione nominale.
Dimensioni della lampadina Altezza e larghezza del bulbo libere, oppure diametro per una sezione rotonda Definisce il profilo di tenuta comprimibile.
Dimensioni della coda Larghezza della coda, ispessitadisposizione di conservazione e mantenimento Conferma che la guarnizione può essere fissata senza ostruire il bulbo.
Spazio installato Spazio chiuso minimo e massimo intorno alla giunzione Indica l'intervallo di compressione richiesto durante il funzionamento.
Movimento e vibrazione Movimento termico, vibrazione, contatto di scorrimento e frequenza di apertura Aiuta a valutare l'usura del rivestimento, la sua ritenzione e la stabilità del profilo.
Fabbisogno di fornitura Quantità del prototipo, lunghezza del taglio o telaio finito e quantità di produzione Definisce i requisiti di produzione e fornitura.


Scegliere il materiale di copertura in base all'esposizione effettiva

Il rivestimento è la superficie tessile esposta. Può entrare in contatto con metallo caldo, essere soggetta a calore radiante, sfregare contro un telaio o essere esposta a contaminazioni derivanti dal processo produttivo.

Un materiale adatto a una determinata area di un sistema di controllo dell'inquinamento potrebbe non esserlo per un'altra.


Coperture in fibra di vetro

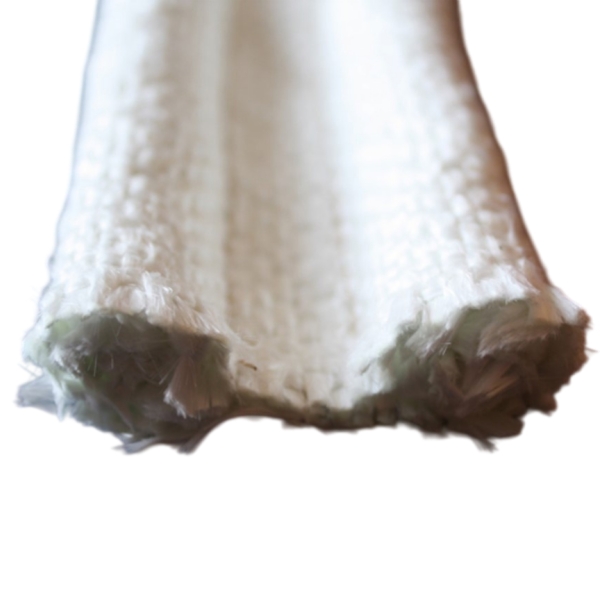

Il tessuto in fibra di vetro può essere preso in considerazione per porte di accesso industriali e involucri termici laddove le condizioni di esercizio verificate rientrino nelle capacità della struttura completa della guarnizione.

Le prestazioni finali dipendono dalla qualità del tessuto, dal nucleo, dalle cuciture, dall'installazione e dall'esposizione.

Per diverse configurazioni dell'anima in fibra di vetro, consultare i seguenti prodotti BSTFLEX:

Si tratta di diverse strutture di base, non di versioni intercambiabili della stessa specifica.


Coperture in tessuto di silice

Il tessuto di silice può essere valutato per applicazioni che richiedono un rivestimento tessile resistente alle alte temperature rispetto a quanto offerto dalla struttura in fibra di vetro selezionata. Il nucleo interno necessita comunque di una propria analisi termica e meccanica.

BSTFLEX offre unRivestimento in tessuto di silice, nucleo in Inconel, guarnizione a girinoe unGuarnizione a girino con nucleo ceramico rivestito in tessuto di silice.

La prima soluzione combina un tessuto di silice con un'anima metallica; la seconda utilizza un'anima in ceramica. La scelta finale dipende dalle effettive condizioni di giunzione.


Rivestimenti in tessuto ceramico

Le strutture in tessuto ceramico possono essere prese in considerazione per apparecchiature termiche impegnative, dove il tessuto esposto deve essere selezionato per resistere a temperature elevate. La scelta del nucleo rimane una decisione separata.

I codici prodotto BSTFLEX disponibili includono:

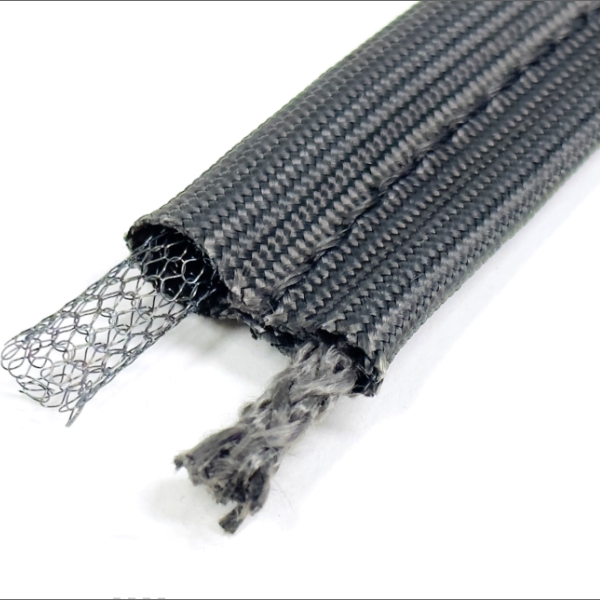

La struttura a calza in Inconel aggiunge una protezione metallica esterna e dovrebbe essere valutata laddove l'usura superficiale sia una componente dell'applicazione.


Basalto e altre coperture speciali

È possibile prendere in considerazione tessuti di basalto e altri teli tessili speciali qualora le loro proprietà dei materiali, verificate, siano compatibili con l'esposizione.

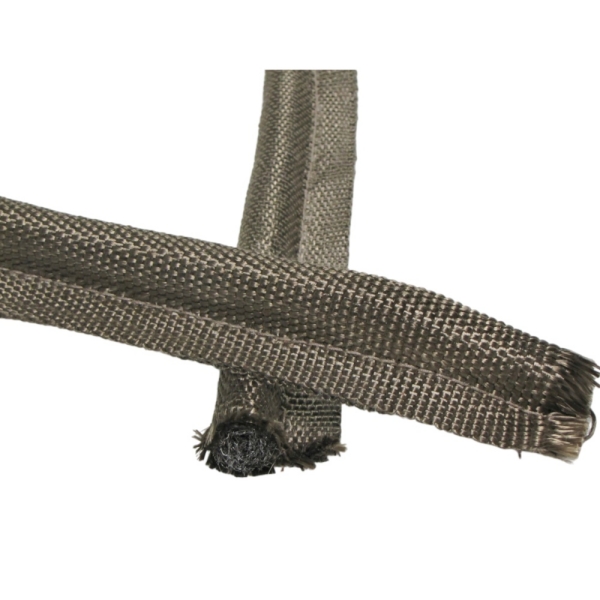

Ad esempio, ilRivestimento in tessuto di basalto, nucleo in rete metallica, guarnizione a girinocombina un rivestimento in tessuto di basalto con un nucleo in rete metallica.

Non bisogna dare per scontato che i tessuti in basalto, fibra di vetro, silice e ceramica abbiano limiti di temperatura o compatibilità chimica identici.

Tadpole Gaskets

Selezione del nucleo: compressione, supporto e recupero

Il nucleo influenza il modo in cui la lampadina si deforma alla chiusura dello sportello o del pannello di accesso. Nuclei in fibra, in ceramica e in rete metallica possono comportarsi in modo diverso a parità di dimensioni nominali della lampadina.

Il solo materiale del nucleo non è sufficiente a prevedere la forza di chiusura; contano anche la densità del nucleo, la geometria, la struttura del filo, la tensione del rivestimento e le dimensioni del bulbo.

Nuclei in fibra e ceramica

I nuclei in fibra possono essere presi in considerazione quando è richiesta una struttura interna non metallica. Il loro comportamento alla compressione dipende dal tipo di fibra, dalla densità e dalla struttura.

Un nucleo ceramico non dovrebbe essere automaticamente descritto come un nucleo per fune a meno che il componente interno non sia effettivamente fabbricato a forma di fune.

Anime in rete di acciaio inossidabile

Le reti in acciaio inossidabile possono fornire un rinforzo metallico interno. Il loro comportamento dipende dalla lega, dal diametro del filo, dalla geometria della maglia e dalla densità.

La valutazione dovrebbe essere effettuata nelle condizioni di compressione e temperatura previste, anziché presumere che il recupero abbia una caratteristica universale.

Nuclei metallici cavi

Un nucleo metallico cavo presenta una struttura a centro aperto che offre spazio per la deformazione. Può essere preso in considerazione quando il giunto richiede una diversa risposta alla compressione o ha una forza di chiusura limitata.

Per la costruzione effettiva è necessario verificare l'intervallo di compressione utilizzabile e la resistenza al collasso permanente.

Nuclei in Inconel

Le strutture con anima in Inconel possono essere valutate laddove il rinforzo metallico stesso deve operare in condizioni termiche gravose.

La composizione della lega e della rete metallica deve essere specificata laddove nota. Un nucleo resistente alle alte temperature non rende automaticamente la guarnizione completa adatta a tutti i gas di processo o a qualsiasi condizione di esposizione.

Custom tadpole gaskets

Progettazione di guarnizioni per il controllo dell'inquinamento: pressione e tenuta sono requisiti distinti

Una guarnizione a forma di girino in tessuto fornisce un profilo di contatto comprimibile, ma la presenza di un bulbo non determina una particolare classe di tenuta.

Le apparecchiature per il controllo dell'inquinamento possono avere requisiti specifici in termini di contenimento del processo, emissioni o pressione. Tali requisiti devono essere indicati dal progettista dell'apparecchiatura e convalidati a livello di progetto.

Per una flangia di condotto o un pannello di accesso, fornire la differenza di pressione di progetto, la perdita ammissibile, la temperatura del gas e il metodo di prova. Specificare inoltre se la guarnizione deve sigillare solo giunti statici o se è soggetta a movimenti ripetuti.

Laddove il contenimento delle emissioni sia critico per la sicurezza o per la conformità normativa, la guarnizione selezionata deve far parte di un giunto opportunamente progettato e testato.
