Una specifica personalizzata per nastro ad alta temperatura dovrebbe definire il materiale, la struttura tessile, le dimensioni, il carico termico, il metodo di installazione e il formato di fornitura come elementi separati.Una richiesta come "nastro termoresistente da 50 mm" non è sufficiente per un acquisto OEM affidabile, poiché nastri della stessa larghezza possono utilizzare fibre, armature, rivestimenti, rinforzi e sistemi adesivi differenti.
BSTFLEX fornisce nastri industriali ad alta temperatura per isolamento, tenuta di apparecchiature, protezione di cavi e tubi flessibili, assemblaggi di forni e stufe, e produzione OEM continuativa. Questa guida spiega come preparare una specifica ripetibile per larghezza, spessore, lunghezza del rotolo, rivestimento, supporto, confezionamento e approvazione tecnica personalizzati del nastro.
Lista di controllo rapida per le specifiche
Prima di richiedere un preventivo, confermare quanto segue:
- il componente e la funzione del nastro;
- le temperature continue e di breve durata nel punto in cui si trova il nastro;
- il materiale in fibra e la struttura tessile;
- larghezza, spessore e tolleranze dimensionali;
- lunghezza del rotolo, lunghezza di taglio o forma lavorata;
- esigenze di rivestimento, accoppiamento con foglio, rinforzo o adesivo sensibile alla pressione (PSA);
- metodo di installazione e ritenuta permanente;
- quantità, previsione, imballaggio ed etichettatura;
- documenti tecnici richiesti e metodo di approvazione dei campioni.
Il progetto OEM più affidabile inizia dall'applicazione e dai criteri di accettazione, non da un nome di prodotto copiato da un vecchio ordine d'acquisto.
1. Definire cosa deve fare il nastro
I nastri ad alta temperatura vengono utilizzati per diverse funzioni. La struttura richiesta cambia in base al lavoro.
| Funzione richiesta | Informazioninecessarie | Probabile direzione di costruzione |
|---|---|---|
| Rivestimento di tubi o tubi flessibili | Diametro esterno, lunghezza di copertura, sormonto, esposizione al calore e metodo di fissaggio | Nastro in fibra di vetro tessuta liscia, silice, basaltico o rivestito |
| Guarnizione termica per apparecchiature | Larghezza del giunto, spessore installato, compressione, movimento e requisito di tenuta | Nastro di tenuta tessuto, lavorato a maglia o altro nastro approvato |
| Giunto imbullonato per forno o stufa | Larghezza totale, apertura centrale, diametro dei bulloni, passo e contatto della banda laterale | Nastro a ordito cadente o a scala |
| Protezione dal calore radiante | Direzione della fonte di calore, distanza di sicurezza, limite del componente protetto e fissaggio | Nastro in fibra di vetro rivestito in alluminio |
| Posizionamento per l'installazione | Substrato, temperatura di applicazione, durata dell'adesione richiesta e ritenzione permanente | Nastro tessile con supporto PSA |
| Raggruppamento o rivestimento elettrico | Carico di tensione, spessore finito, sormonto, allungamento ed esposizione ambientale | Nastro in silicone autoagglomerante, soggetto a qualifica elettrica |
Non combinare diverse funzioni in un'unica dichiarazione vaga. Ad esempio, "sigillare e isolare un tubo" può comportare isolamento termico, tenuta meccanica e contenimento della pressione. Un nastro termico tessuto può soddisfare la funzione di isolamento, ma non si deve presumere che ripari o contenga una linea pressurizzata.
2. Selezionare il materiale in fibra dal carico termico effettivo
Il materiale deve essere selezionato utilizzando la temperatura continua, l'esposizione di picco, la durata, l'atmosfera e le condizioni richieste dopo il riscaldamento.
Nastro in fibra di vetro
Nastro isolante in fibra di vetro tessutaè ampiamente utilizzato per la coibentazione di tubazioni industriali, l'isolamento di apparecchiature e l'avvolgimento termico generale. È spesso il punto di partenza quando la sua temperatura di esercizio confermata e le sue proprietà meccaniche soddisfano l'applicazione.

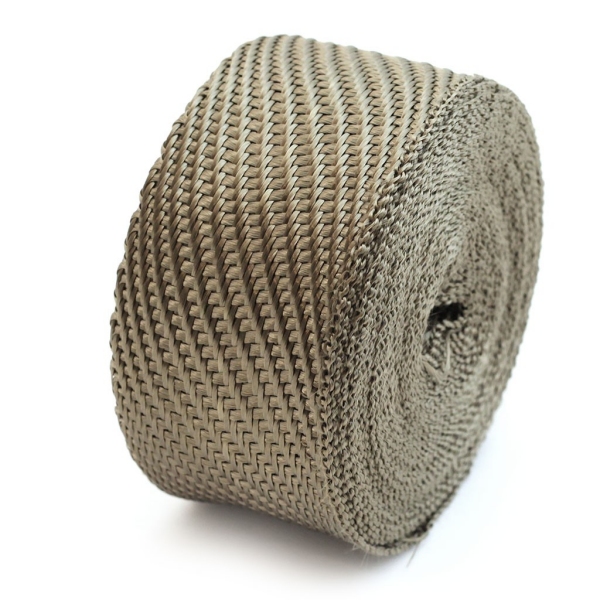

Nastro in fibra di basalto
Il nastro in fibra di basalto può essere valutato per l'isolamento di tubazioni ed apparecchiature industriali in cui è richiesta una struttura in fibra minerale tessuta. La selezione deve essere guidata dai dati di esercizio del nastro finito, non dal punto di fusione della fibra grezza.
Nastro in silice
Nastro in silice tessutaviene utilizzato quando le prestazioni termiche richieste superano la capacità confermata della struttura in fibra di vetro selezionata. Le strutture a cimosa e a taglio devono essere identificate separatamente.
Nastro in fibra ceramica
Nastro in fibra ceramica è disponibile in costruzioni tessili rinforzate per isolamenti e sigillature industriali ad alta temperatura. Il materiale di rinforzo e il suo limite di resistenza a caldo devono essere indicati nelle specifiche.
Non selezionare un materiale basandosi esclusivamente sulla temperatura massima indicata in un catalogo. Confrontare la struttura finita esatta, la flessibilità richiesta, la maneggevolezza, il rinforzo, le condizioni post-esposizione e le evidenze tecniche.
3. Specificare la struttura tessile
La stessa fibra può essere fornita in diverse costruzioni. La costruzione influisce sulle condizioni dei bordi, sulla conformabilità, sulla stabilità dimensionale, sul fissaggio e sul comportamento in opera.

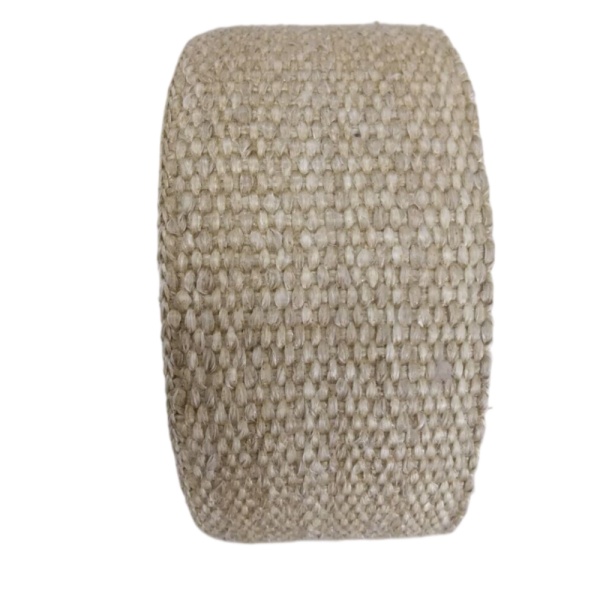

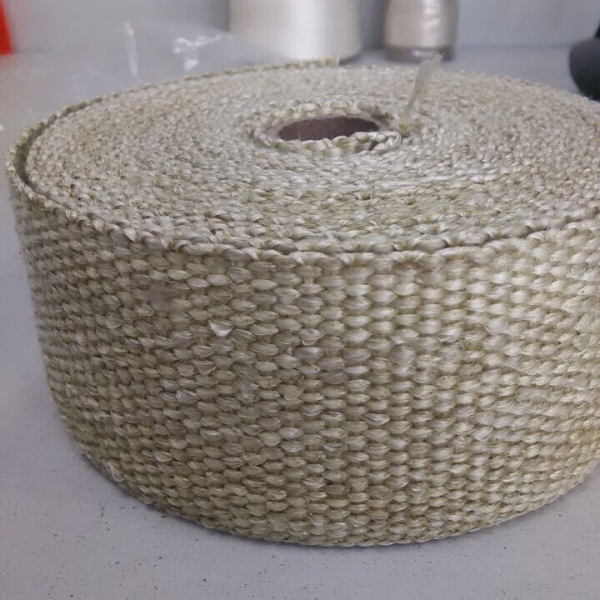

Nastro tessuto piano
Un nastro tessuto piano è una striscia continua con bordi longitudinali tessuti. È comunemente usato per fasciatura, rivestimento, isolamento piano e giunti di apparecchiature selezionate.
Nastro tagliato
Un nastro tagliato viene ricavato da un tessuto più largo. Può essere adatto laddove il supporto o il formato di fornitura richiesto sia più facile da produrre da materiale in fogli, ma i bordi tagliati devono essere considerati durante la manipolazione e l'installazione.

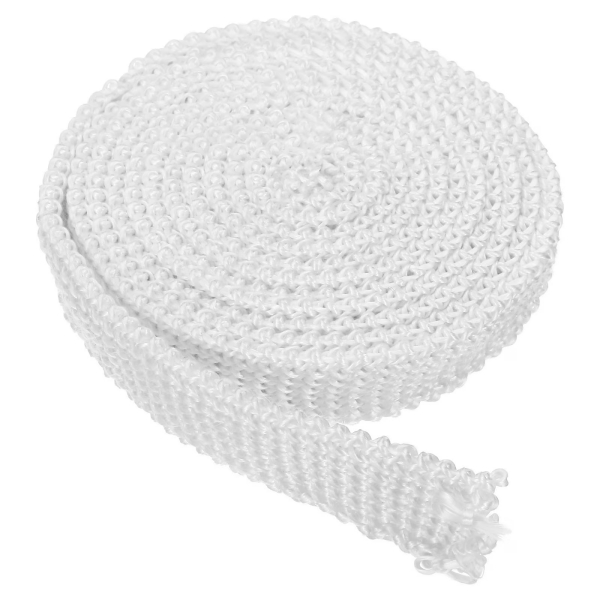

Nastro lavorato a maglia
Una struttura lavorata a maglia può offrire una striscia più morbida e conformabile per guarnizioni di apparecchiature selezionate. Specificare le dimensioni rilassate, lo spessore installato e il recupero richiesto dopo lo scarico o il riscaldamento.

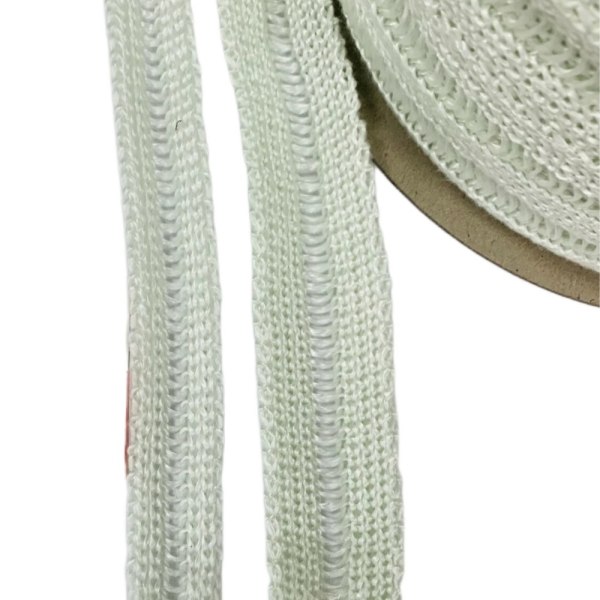

Nastro con ordito a caduta o a scala
Nastro a scala presenta filati longitudinali selezionati omessi da una zona centrale per adattarsi a una disposizione di fissaggio definita. L'apertura centrale e il passo dei bulloni dell'apparecchiatura sono dimensioni separate.
Nastro in silicone autoagglomerante
Nastro in silicone autoagglomerante si lega a se stesso quando viene allungato e sovrapposto. Non è lo stesso di un nastro in fibra tessuta con rivestimento in silicone o supporto PSA.
4. Definire correttamente la larghezza
La larghezza del nastro influisce sulla copertura, sulla flessibilità, sul consumo di materiale e sulla velocità di installazione. Il nastro più largo disponibile non è automaticamente la scelta migliore.
Per l'avvolgimento di tubi o manicotti, fornire:
- il diametro esterno sulla superficie di avvolgimento;
- il raggio di curvatura minimo;
- raccordi, derivazioni, supporti e restrizioni di spazio libero;
- la sovrapposizione pianificata;
- la lunghezza totale che richiede copertura.
Per una guarnizione piana, fornire la larghezza di sede e la posizione richiesta del nastro. Per il nastro a scala, fornire la larghezza totale, la larghezza dell'apertura centrale e le larghezze delle bande laterali.
La tolleranza di larghezza deve essere specificata laddove il nastro deve adattarsi a un canale stretto, a un elemento di tenuta o a un'attrezzatura di produzione. Una descrizione nominale di 50 mm non definisce la variazione di produzione consentita.
5. Definire lo spessore e la condizione di misurazione
Lo spessore nominale può essere fuorviante se non si conosce il metodo di misurazione. I tessuti morbidi tessuti e a maglia si comprimono sotto lo strumento di misurazione.
La specifica dovrebbe chiarire se per spessore si intende:
- spessore nominale così come fornito;
- spessore misurato sotto una pressione definita;
- spessore finito compreso il rivestimento o la pellicola;
- spessore finito compreso l'adesivo sensibile alla pressione (PSA), ma escluso il liner rimovibile;
- spessore installato sotto il carico di chiusura dell'apparecchiatura.
Per le guarnizioni per apparecchiature, lo spessore installato e il carico di chiusura sono spesso più utili di una misurazione a rotolo scarico. Non esiste una percentuale di compressione universale per tutti i nastri tessuti, a maglia o a scala.
6. Specificare la lunghezza del rotolo, la lunghezza di taglio e le regole di giunzione
La lunghezza del rotolo influisce sulla movimentazione, sullo stoccaggio, sul cambio linea, sugli scarti e sui costi di imballaggio. Un distributore potrebbe preferire rotoli standard, mentre una linea di montaggio OEM potrebbe necessitare di lunghezze di taglio o kit pronti per l'applicazione.
Indicare:
- la lunghezza del rotolo o la lunghezza di taglio richiesta;
- la tolleranza di lunghezza;
- se sono consentite giunzioni all'interno di un rotolo;
- il numero massimo di giunzioni, se presenti;
- la distanza minima tra le giunzioni;
- come devono essere contrassegnate le giunzioni;
- se ciascun pezzo tagliato richiede un'etichettatura individuale.
Laddove un pezzo debba correre in modo continuo attorno a una porta o a un pannello, calcolare lo sviluppo in lunghezza dal percorso approvato anziché dalle sole dimensioni esterne. Includere angoli, giunti e tolleranza di installazione.
7. Trattare rivestimenti, finiture e rinforzi come opzioni separate
Finiture aggiuntive possono modificare il comportamento della superficie, l'installazione e i limiti di temperatura.
| Opzione | Motivo tipico di selezione | Cosa deve essere confermato |
|---|---|---|
| Rivestimento in silicone | Protezione superficiale, manipolazione, esposizione a fluidi selezionati o schizzi | Formulazione del rivestimento, spessore finito e temperatura di servizio del prodotto completo |
| Rivestimento in vermiculite | Migliore comportamento superficiale ad alta temperatura e resistenza all'abrasione | Definizioni di temperatura continua, di picco e di fiamma diretta per la costruzione esatta |
| Rivestimento in alluminio | Protezione da calore radiante | Direzione del rivestimento, distanza, laminazione e ritenzione meccanica |
| Rinforzo in fibra di vetro | Supporto in filato in costruzioni tessili ceramiche selezionate | Limite di servizio specifico per il rinforzo |
| Rinforzo con filo metallico | Integrità meccanica a caldo in una costruzione idonea | Lega del filo, atmosfera, implicazioni elettriche e requisito di resistenza a caldo |
| Grafite o altro trattamento | Requisito di superficie o di manipolazione specifico per l'applicazione | Trattamento effettivo, funzione prevista ed evidenze specifiche del prodotto |
Non dare per scontato che un rivestimento aumenti la classe di temperatura della fibra. Il rivestimento, il rinforzo e l'assemblaggio finito possono introdurre ciascuno un limite distinto.
8. Specificare il PSA come sistema adesivo, non come casella da spuntare
Un adesivo sensibile alla pressione può aiutare a posizionare un nastro o fornire un legame di servizio qualificato. Si tratta di compiti diversi.
Per un nastro con supporto PSA, fornire:
- materiale del substrato e finitura superficiale;
- temperatura minima di applicazione;
- temperatura continua sulla linea di incollaggio;
- picco di breve durata e durata;
- tempo di posizionamento richiesto o funzione di legame permanente;
- curvatura, vibrazione e carico meccanico;
- esposizione a olio, umidità, agenti di pulizia e sostanze chimiche;
- requisiti del liner di rilascio e del fustellato.

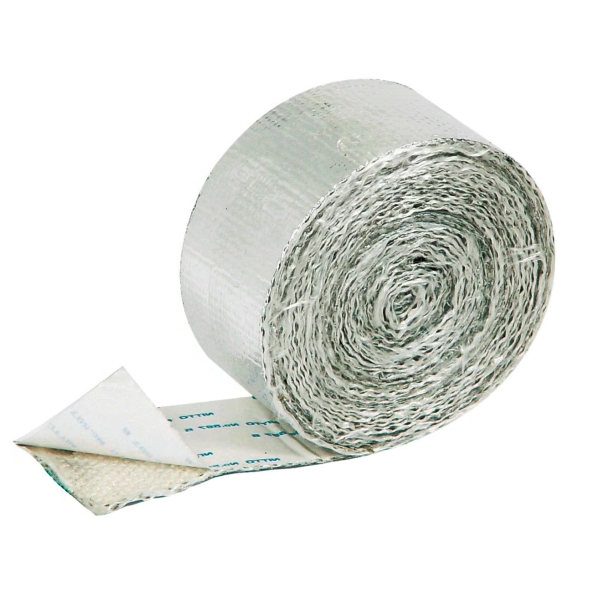

Nastro tagliato in silice con supporto adesivo e il nastro in fibra di vetro di alluminio con supporto adesivo utilizzano strutture tessili e superficiali differenti. Non si deve dare per scontato che i loro sistemi adesivi abbiano la stessa capacità di temperatura.
9. Definire anima, avvolgimento e imballaggio
L'imballaggio può influenzare l'efficienza con cui un nastro tecnicamente corretto scorre attraverso il processo dell'acquirente.
Per la fornitura OEM o a distributori, specificare:
- diametro interno dell'anima e materiale dell'anima ove richiesto;
- direzione di avvolgimento;
- diametro esterno massimo del rotolo;
- orientamento del liner per nastro con supporto adesivo;
- quantità di rotoli per cartone;
- limite di peso del cartone;
- imbustamento individuale o protezione contro l'umidità;
- etichette, codici a barre, numeri di lotto e requisiti di marchio privato;
- dimensioni del pallet e imballaggio per l'esportazione.
Non richiedere un'anima personalizzata o un formato di svolgimento automatizzato a meno che il processo di produzione non lo richieda effettivamente. Tali modifiche possono influire su MOQ, attrezzature, tempi di consegna e prezzo.
10. Stabilire tolleranze dimensionali adatte all'applicazione
Tolleranze eccessivamente larghe possono causare problemi di installazione. Tolleranze eccessivamente strette possono aumentare i costi senza migliorare le prestazioni.
Utilizzare l'assemblaggio per determinare quali caratteristiche sono critiche:
- larghezza per una sede o un canale stretto;
- spessore per uno spazio chiuso;
- posizione dell'apertura centrale per il nastro a scala;
- lunghezza di taglio per un percorso preformato;
- copertura dell'adesivo o del rivestimento;
- lunghezza del rotolo per la pianificazione della produzione.
Indicare il metodo di test o misurazione laddove un risultato dipenda dal carico, dal condizionamento o dall'apparecchiatura. Una tolleranza senza una condizione di misurazione potrebbe non essere ripetibile tra acquirente e fornitore.
11. Temperature continue, di picco e di prova separate
Ogni richiesta di preventivo (RFQ) per nastri personalizzati ad alta temperatura dovrebbe distinguere:
- temperatura di esercizio continuo: normale condizione operativa a lungo termine;
- temperatura di picco o intermittente: esposizione più elevata di breve durata con durata e frequenza definite;
- esposizione diretta alla fiamma: contatto con la fiamma in una condizione di prova o operativa stabilita;
- punto di rammollimento o fusione della materia prima: non una classificazione continua del nastro finito;
- temperatura dell'adesivo: distinta dalla temperatura della fibra o del rivestimento;
- temperatura del componente protetto: limite di accettazione per il tubo flessibile, il cavo o l'apparecchiatura sottostanti.
Non richiedere solo "il nastro a temperatura più elevata". Un prodotto tecnicamente idoneo è quello che soddisfa il servizio effettivo con il comportamento meccanico, le dimensioni e la costanza di fornitura richiesti.
12. Preparare un'approvazione del campione rappresentativo
L'approvazione del campione dovrebbe riprodurre la costruzione e l'installazione previste, anziché fornire solo un piccolo pezzo di tessuto per l'ispezione visiva.
Il registro di approvazione deve identificare:
- materiale e costruzione;
- larghezza, spessore e lunghezza del rotolo o del taglio;
- rivestimento, finitura, rinforzo o PSA;
- sovrapposizione di installazione, allungamento, compressione o disposizione dei fissaggi;
- esposizione alla temperatura e ambientale;
- metodi di prova richiesti;
- risultati di accettazione;
- campione approvato o revisione del disegno.
Per gli ordini ripetuti, le specifiche di acquisto dovrebbero fare riferimento alla costruzione approvata. Un colore, una larghezza e un nome generico del prodotto non sono sufficienti per controllare il materiale.
13. Richiedere i documenti tecnici giusti
I documenti devono corrispondere esattamente al prodotto e al requisito previsto. A seconda del progetto, un acquirente industriale può richiedere:
- scheda tecnica;
- scheda di sicurezza ove applicabile;
- dichiarazione sulla composizione del materiale;
- rapporto di ispezione dimensionale;
- identificazione del lotto o della partita;
- rapporto di prova di terze parti applicabile;
- documentazione RoHS o REACH ove richiesto;
- rapporto di approvazione del campione;
- specifiche di imballaggio ed etichettatura.
Un certificato di qualità aziendale non dimostra automaticamente ogni dichiarazione sulle prestazioni del prodotto. Confermare che il rapporto richiesto si applichi all'esatta costruzione del nastro, allo spessore, al rivestimento e all'ambito di produzione.
14. Creare una RFQ OEM completa
| Sezione RFQ | Informazioni richieste |
|---|---|
| Applicazione | Componente, funzione, settore e disegno o fotografie di installazione |
| Carico termico | Temperatura continua, picco, durata, frequenza e modalità di scambio termico |
| Materiale | Fibra di vetro, basaltica, silice, fibra ceramica, silicone o alternativa proposta |
| Costruzione | Tessuto, tagliato, lavorato a maglia, a scaletta/con fili di catena di rinforzo, spalmato, accoppiato, con supporto PSA o auto-agglomerante |
| Dimensioni | Larghezza, spessore, lunghezza, tolleranze e condizioni di misurazione |
| Installazione | Sovrapposizione, compressione, allungamento, bulloni, fermagli, fascette o altro sistema di fissaggio |
| Ambiente | Vibrazioni, umidità, oli, sostanze chimiche, esposizione agli agenti atmosferici e pulizia |
| Formato di fornitura | Rotoli, lunghezze tagliate, parti fustellate, anima, liner, imballaggio ed etichette |
| Requisito commerciale | Quantità campione, ordine di prova, previsione annuale, obiettivo MOQ e programma di consegna |
| Documentazione | TDS, SDS, rapporto di ispezione, rapporto di prova e documenti di conformità |
Domande frequenti
Un nastro per alte temperature può essere realizzato in una larghezza personalizzata?
La larghezza personalizzata dipende dal materiale, dalla struttura tessile, dal metodo di tessitura o taglio, dal requisito del bordo e dalla quantità dell'ordine. Un nastro tessuto a larghezza definita e un nastro tagliato presentano vincoli di produzione differenti. Confermare la costruzione del bordo richiesta prima di richiedere una larghezza personalizzata.
L'aumento dello spessore aumenta la classe di temperatura?
No. Uno spessore maggiore può modificare lo strato isolante, la compressione e il comportamento meccanico, ma non innalza il limite di temperatura di servizio approvato della fibra, del rivestimento o dell'adesivo.
Il supporto PSA è idoneo per la stessa temperatura del tessuto?
Non automaticamente. Il sistema adesivo deve disporre di propri dati relativi all'applicazione e alla temperatura di servizio. In alcune costruzioni, il PSA è principalmente un ausilio per l'installazione.
È possibile ordinare un nastro a scaletta che corrisponda a uno schema di bullonatura esistente?
La geometria dell'apertura centrale può essere verificata rispetto all'apparecchiatura, ma la struttura standard con fili di catena di rinforzo non crea automaticamente fori pre-punzonati a un passo specificato. Fornire il diametro dei bulloni, il passo, gli offset di estremità e un disegno.
Qual è la migliore lunghezza del rotolo per la produzione OEM?
La migliore lunghezza del rotolo dipende dalla gestione della linea, dall'utilizzo del componente, dagli scarti, dal peso del rotolo, dallo stoccaggio e dalla frequenza dei cambi formato. I rotoli standard possono essere economici, mentre le lunghezze personalizzate possono migliorare l'efficienza produttiva quando il volume annuale lo supporta.
Quali informazioni sono più importanti per un preventivo iniziale?
Fornire l'applicazione, le temperature continue e di picco, la costruzione richiesta, la larghezza, lo spessore, la lunghezza, la quantità e il metodo di installazione. Un disegno, una fotografia o un campione esistente migliorano la revisione tecnica.
Richiedi nastro personalizzato per alte temperature per fornitura OEM
BSTFLEX produce nastri industriali in strutture tessute, tagliate, spalmate, con supporto adesivo, con finitura in alluminio, a scaletta, lavorate a maglia e auto-agglomeranti. Larghezza, spessore, lunghezza del rotolo, lunghezza di taglio, colore, rivestimento, supporto e imballaggio personalizzati possono essere valutati in base al prodotto selezionato e alla quantità dell'ordine.
Confronta materiali e strutture nella sezione Nastri per alte temperature BSTFLEXgamma.
