Manicotto in fibra di carbonio unidirezionale

Rinforzo longitudinale in fibra di carbonio in una preforma tubolare flessibile per alberi, tubi e componenti sagomati in materiale composito.

Panoramica del prodotto

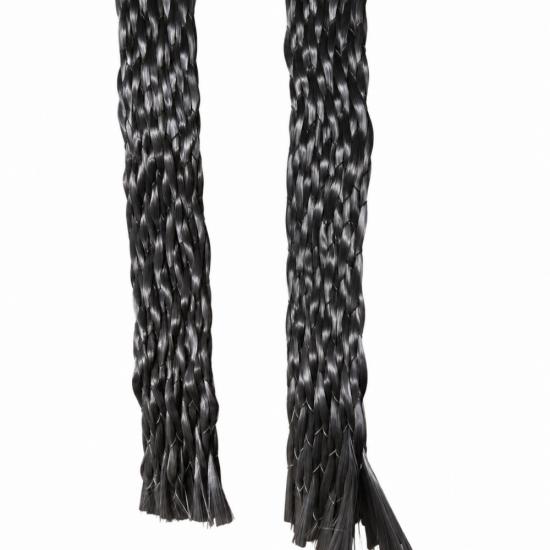

La guaina in fibra di carbonio unidirezionale BSTFLEX posiziona i filati principali in fibra di carbonio lungo la lunghezza di una preforma tubolare. Filati di supporto più sottili mantengono la forma della guaina mentre viene posizionata sopra un mandrino o un pezzo. La struttura consente ai produttori di disporre il rinforzo assiale attorno a un tubo o a una sezione trasversale variabile senza dover formare un tubo partendo da un foglio piatto. Viene fornita come rinforzo tessile secco per la stratificazione di compositi; le proprietà finali dipendono dal laminato completo e dal processo di produzione.

Progettata in base alla direzione del carico

Per un pezzo che richiede fibre di carbonio che corrono da un'estremità all'altra, una guaina unidirezionale fornisce un modo tubolare per posizionare i filati principali nella direzione a 0 gradi, o assiale. I filati di supporto stabilizzano il tessuto ma non devono essere considerati un sostituto per uno strato di rinforzo circonferenziale o torsionale progettato.

Un laminato può combinare il rinforzo assiale con altre orientazioni delle fibre quando il carico lo richiede. La guaina deve essere selezionata in base alla geometria effettiva del pezzo, al caso di carico, alla resina e al ciclo di polimerizzazione. La resistenza o la rigidità finale non possono essere specificate dalla sola guaina secca.

Adattabilità su pezzi dritti e sagomati

La forma tubolare può essere provata su sezioni dritte, rastremature e transizioni. Un diametro nominale della guaina non stabilisce di per sé l'adattamento installato: contano anche la costruzione dei filati di supporto, la forma del mandrino e la tensione di posizionamento. Per componenti con diversi diametri, inviare un disegno che mostri le sezioni più piccole e più grandi e la lunghezza di ogni transizione. Una prova di adattamento fisico può confermare la copertura e la lunghezza di taglio prima di un ordine OEM.

Dove può essere utilizzata

• Rinforzo assiale in tubi, alberi e profili cavi in materiale composito
• Stratificazione su mandrini rastremati o pezzi con sezioni trasversali variabili
• Rinforzo locale in lunghezza in componenti per attrezzature industriali e sportive
• Assemblaggi in materiale composito per prototipi e produzione ripetuta che richiedono una preforma tubolare

Informazioni da specificare

Per un preventivo utile, fornire il grado del filato di carbonio o la dimensione del tow se controllata dal proprio progetto, i diametri nominali e installati, il peso richiesto della fibra, i requisiti dei filati di supporto, la lunghezza del rotolo o del taglio e l'imballaggio desiderato. Comunicare se la guaina verrà posata su un mandrino nudo o su un altro strato di rinforzo e identificare il sistema di resina previsto.

BSTFLEX può discutere una costruzione personalizzata o un campione in base a tali requisiti. Il grado del filato, l'intervallo di diametro, il peso, l'espansione e i valori meccanici devono essere documentati per la variante di prodotto selezionata dopo la conferma; i valori di un fornitore diverso o di una treccia biassiale non definiscono questa guaina.

Scegliere l'architettura della fibra adatta al pezzo

La tabella identifica il posizionamento della fibra. Il progettista del laminato deve determinare la stratificazione completa e verificare il pezzo polimerizzato per l'uso previsto.

Domande dagli acquirenti di compositi

Si tratta di un tubo in fibra di carbonio finito?

No. Questo prodotto è una guaina in fibra di carbonio secca per la successiva lavorazione di compositi. Richiede un sistema di resina appropriato e una stratificazione e polimerizzazione convalidate.

Può sostituire una treccia in fibra di carbonio biassiale?

Dipende dai carichi. Le due costruzioni posizionano le loro fibre principali in direzioni diverse. Un progetto che necessita di rinforzo circonferenziale o torsionale potrebbe richiedere strati aggiuntivi.

Cosa devo inviare per un campione personalizzato?

Inviare un disegno o un campione, il profilo completo del diametro, la lunghezza finita, il requisito del filato di carbonio, il peso target della fibra, il processo di resina e la quantità di prova. Includere la domanda annuale se si necessita di un preventivo di fornitura OEM.

Discutere una costruzione di guaina OEM

Condividere la geometria del pezzo e la direzione della fibra richiesta con BSTFLEX. Esamineremo la costruzione della guaina e i requisiti del campione prima di quotare la fornitura di produzione.
