Manicotto in fibra di vetro unidirezionale

Rinforzo assiale in fibra di vetro in forma tubolare per componenti compositi con sezioni trasversali dritte, coniche o variabili.

Panoramica del prodotto

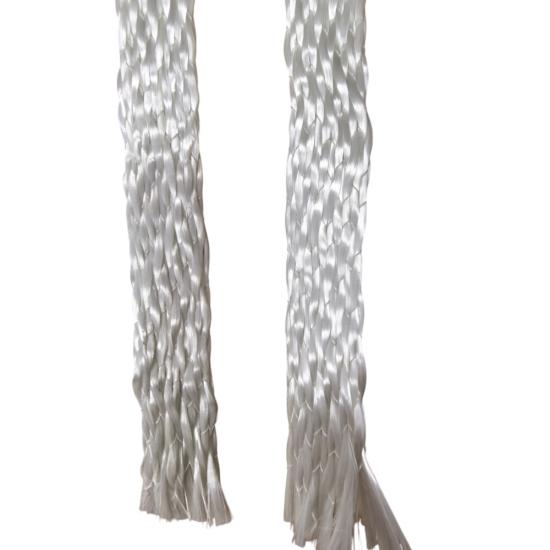

La guaina in fibra di vetro unidirezionale BSTFLEX è un rinforzo tubolare a secco con i filati principali in fibra di vetro che corrono lungo la lunghezza della guaina. Sottili filati di supporto mantengono le fibre longitudinali in un tubo flessibile, consentendo ai produttori di posizionare il rinforzo attorno a un mandrino o a un componente esistente senza tagliare e unire un foglio piatto. La guaina è destinata alla produzione di compositi impregnati di resina in cui il rinforzo in direzione longitudinale fa parte del design del laminato. Diametro, peso della fibra, costruzione del filato di supporto e lunghezza di fornitura possono essere specificati per il progetto.

Orientamento e costruzione della fibra

In una tradizionale guaina intrecciata biassiale, i filati principali si incrociano ad angolo. In questa costruzione unidirezionale, i filati principali in fibra di vetro seguono l'asse del componente. Filati di supporto più piccoli stabilizzano la preforma tubolare durante la manipolazione e la stratificazione. Questa disposizione è utile quando il design del laminato richiede una quota sostanziale di fibre nella direzione a 0 gradi.

Il diametro installato, la copertura e l'allineamento delle fibre dipendono dalla costruzione specificata e dalla forma del componente. Per un componente conico o curvo, la prova di adattamento è il modo migliore per confermare la copertura e la lunghezza di taglio richiesta prima della produzione.

Applicazioni tipiche

• Rinforzo longitudinale di tubi, aste e profili cavi in composito
• Stratificazione di compositi su alberi conici e mandrini sagomati
• Rinforzo assiale locale in articoli sportivi, componenti industriali e assemblaggi personalizzati
• Produzione di prototipi e OEM in cui una preforma tubolare in fibra di vetro semplifica il posizionamento della fibra

La resistenza e le condizioni di servizio del componente finito dipendono dal laminato completo, dal sistema di resina, dal processo di polimerizzazione e dai test di validazione.

Selezione della guaina giusta

Iniziare con il diametro del componente nei suoi punti più piccoli e più grandi, la sua lunghezza complessiva e la direzione dei carichi. Specificare il tipo di fibra di vetro o il filato richiesto se il design lo prevede. Fornire inoltre il peso target della fibra o il peso areico, il contenuto ammissibile di filato di supporto e la resina e il processo di produzione previsti.

L'appretto della fibra di vetro deve essere adatto alla resina selezionata. Confermare l'impregnazione, il drappeggio, la compattazione e le proprietà del laminato polimerizzato con un campione rappresentativo. Se il design necessita di fibre bilanciate attorno alla circonferenza invece di un rinforzo prevalentemente assiale, confrontare la nostra guaina in fibra di vetro intrecciata biassiale. Per una fibra di rinforzo diversa, vedere le nostre guaine intrecciate in fibra di carbonio.

Fornitura personalizzata per la produzione di compositi

BSTFLEX può esaminare un disegno, un campione o un requisito di stratificazione della fibra per quotare una costruzione di guaina adatta. Discutere il diametro nominale, la tolleranza del diametro, il filato di vetro, la disposizione del filato di supporto, il peso della fibra, la lunghezza del rotolo o del taglio, l'imballaggio e il volume previsto quando si richiede un preventivo OEM. Le specifiche di produzione e i dati di test dovrebbero essere concordati per la costruzione selezionata prima che vengano aggiunti a una scheda tecnica di progetto.

Domande comuni

È la stessa cosa di una normale guaina intrecciata in fibra di vetro?

No. La caratteristica distintiva qui è l'orientamento longitudinale delle fibre di vetro di rinforzo principali. Una treccia biassiale standard ha le sue fibre principali che si incrociano ad angoli di intreccio. L'orientamento richiesto dipende dai carichi nel componente finito.

La guaina viene fornita come tubo composito finito?

No. È una preforma in fibra a secco da incorporare in una stratificazione di composito. La selezione della resina, l'impregnazione e la polimerizzazione sono determinate dal processo di produzione del cliente.

Quali informazioni sono necessarie per un preventivo?

Inviare il disegno del componente o le dimensioni del mandrino, i diametri minimi e massimi, la lunghezza, la specifica della fibra di vetro se richiesta, il peso target della fibra, il sistema di resina, la quantità di prova e l'utilizzo annuale previsto.

Richiedi un campione o un preventivo OEM

Dire a BSTFLEX cosa deve adattarsi alla guaina e come verrà realizzato il composito finito. Possiamo utilizzare tali informazioni per discutere una costruzione e un campione per le vostre prove di stratificazione.
