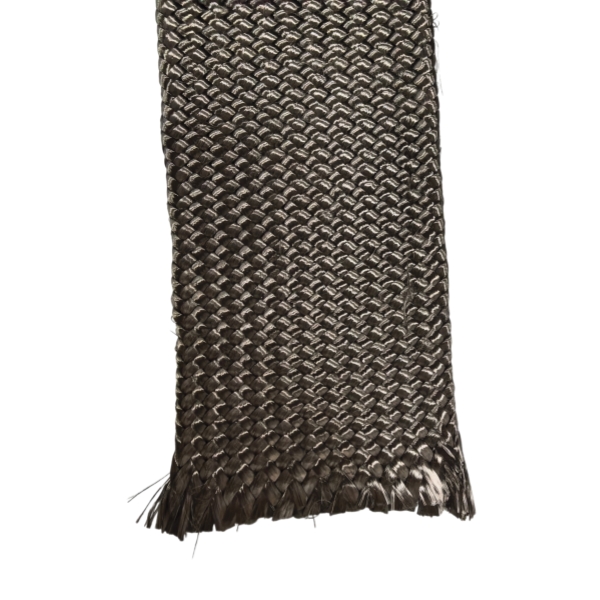

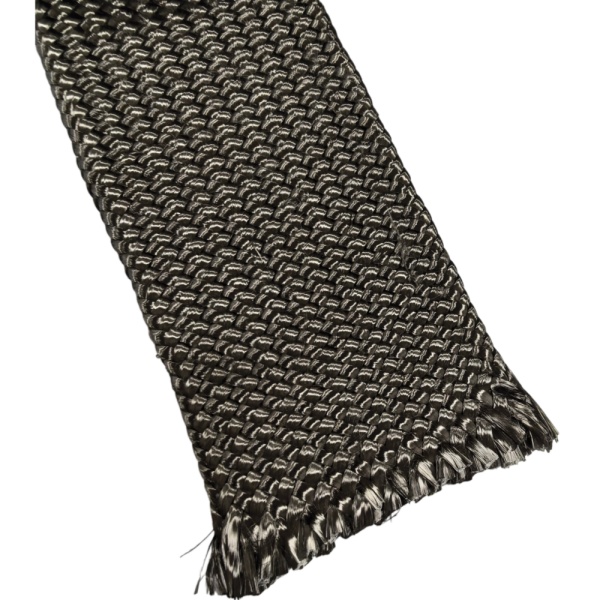

Manicotti intrecciati in fibra di carbonio 3K, 6K e 12K: dimensioni del rimorchio e selezione del prodotto

Un acquirente richiede una guaina in fibra di carbonio 3K. La domanda successiva dovrebbe essere: per quale diametro di installazione? La sigla K indica il numero nominale di filamenti in un fascio di fibre di carbonio; non specifica il diametro, lo spessore o la resistenza della guaina una volta polimerizzata. Questi parametri dipendono dall'intera struttura della treccia e dal laminato che ne deriva.

Leggete il modello, non solo il numero K.

ILManicotti intrecciati in fibra di carbonio BSTFLEXIl catalogo include diversi modelli 3K, 6K e 12K e un modello 24K. Ogni voce riporta anche il numero di fusi, un intervallo di diametro nominale e una massa lineare nominale in grammi per metro. Ad esempio, la voce 3K20 pubblicata ha un intervallo di 20-40 mm e una massa lineare di 20 g/m, mentre la voce 6K39 pubblicata ha un intervallo di 30-50 mm e una massa lineare di 39 g/m. Si tratta di costruzioni e intervalli di montaggio differenti; i valori numerici non possono essere utilizzati isolatamente come parametro di confronto della resistenza.

La massa lineare si riferisce alla massa della treccia secca per unità di lunghezza nelle condizioni specificate nel catalogo. Non corrisponde al peso areale, allo spessore della parete o alla frazione volumetrica delle fibre del laminato polimerizzato. Una volta aperta o applicata su un componente, la lunghezza e la copertura possono variare. Se un disegno specifica un peso areale o uno spessore della parete finito, è necessario chiedere come tale requisito debba essere misurato sulla geometria prevista.

Cosa cambia all'aumentare della lunghezza del rimorchio?

Un fascio di fibre più spesso contiene un maggior numero di filamenti di carbonio per fascio, ma la dimensione del fascio è solo una delle variabili. Anche il numero di supporti per i filati, l'angolo di intreccio, la tensione e il diametro di installazione influenzano l'aspetto e la copertura della treccia. Una superficie dall'aspetto più fine può essere utile per un progetto; una struttura più robusta può essere specificata per un altro. Nessuna delle due scelte sostituisce la prova del composito finito.

Confronta i candidati al diametro di installazione del componente. Verifica l'uniformità con cui i filati coprono le sezioni rettilinee e le transizioni, se la treccia deve essere eccessivamente tesa per superare una spalla e se la resina scelta bagna la costruzione durante il processo effettivo. Un manicotto che si adatta meccanicamente ma lascia spazi indesiderati su una conicità potrebbe richiedere un altro modello.

Un ordine di selezione pratico

1. Annotare i diametri esterni minimo e massimo che il manicotto occuperà.
2. Selezionare i modelli il cui intervallo di diametro pubblicato copra il componente, incluso il percorso di installazione.
3. Confronta la dimensione del traino, il numero di mandrini e la massa lineare nominale all'interno dei modelli preselezionati.
4. Posizionare i campioni sul mandrino effettivo e documentare la copertura, l'angolo delle fibre e la lunghezza di taglio.
5. Prima di approvare la produzione, verificare la compatibilità della resina, il metodo di lavorazione e i requisiti per il test del laminato.

Se un cliente specifica "12K" solo perché suona più pesante, questa sequenza spesso rivela informazioni mancanti. Una treccia 12K deve comunque adattarsi all'utensile e fornire l'architettura delle fibre richiesta. Al contrario, una guaina 3K non è automaticamente troppo leggera per ogni lavoro. Il confronto corretto va fatto con un componente specifico, non con un'etichetta.

Invia informazioni sufficienti per ottenere un preventivo utile.

Includere il disegno o le dimensioni del mandrino, la lunghezza di rinforzo desiderata, la resina e il processo, la dimensione del filo richiesta se nota, la quantità e qualsiasi tolleranza controllata. Chiedere a BSTFLEX di confermare i valori di catalogo attuali e i modelli disponibili prima di utilizzare le specifiche in un ordine di acquisto.tabella dei prodottiè il riferimento per le opzioni pubblicate 3K, 6K, 12K e 24K.
