Una coperta isolante su misura può adattarsi bene solo quanto le informazioni utilizzate per crearne il modello. La lunghezza e il diametro complessivi sono un utile punto di partenza, ma non mostrano steli di valvole, flange, staffe di supporto, ingressi per cavi, punti di drenaggio o lo spazio disponibile per l'apertura della copertura.
Questa guida spiega come raccogliere misurazioni pratiche per una coperta isolante rimovibile, quali fotografie scattare e quali dettagli operativi dovrebbero accompagnare le dimensioni. Si applica a valvole, tubi, flange, filtri, fusti e altre apparecchiature industriali.
Per coperture personalizzate finite e produzione di progetti, visita la pagina produttore di coperte isolanti rimovibili su misura pagina. I tipi di coperte esistenti possono anche essere esaminati nella coperte isolanti rimovibili categoria.
Le apparecchiature industriali sono raramente un cilindro pulito o una scatola rettangolare. Una valvola può avere un corpo, un volantino, un attuatore, flange e un collegamento di drenaggio. L'alloggiamento di un filtro può includere un coperchio rimovibile, un manometro, gambe di supporto e diversi ugelli. Un fusto può avere maniglie, un'apertura superiore, un'uscita e un sistema di riscaldamento.
Se vengono forniti solo il diametro e la lunghezza principali, una coperta potrebbe coprire la superficie calda ma interferire con il funzionamento o la manutenzione. Un modello utilizzabile deve rispondere a quattro domande:
Il processo di misurazione dovrebbe quindi iniziare con il limite di isolamento, non con il metro a nastro.
Decidi dove inizia e finisce la copertura. Contrassegna questi punti su un disegno o direttamente su una fotografia. Il limite dovrebbe essere chiaro attorno a ogni collegamento alle tubazioni adiacenti, all'isolamento fisso o a un'altra sezione rimovibile.
Per una valvola, la coperta può coprire solo il corpo della valvola, oppure può includere sia le flange che parte del tubo adiacente. Per un filtro, può coprire il corpo lasciando esposti il morsetto del coperchio e lo scarico. Per un fusto, può essere divisa in una giacca per il corpo e una copertura separata per il coperchio.
Quando sono necessari diversi pezzi, assegna un nome o un numero di parte semplice a ciascuna sezione. Questo rende più facile abbinare misurazioni, disegni e fotografie durante la produzione.
Usa millimetri o pollici in modo coerente. Indica l'unità di misura su ogni foglio. Non mescolare le unità nella stessa tabella delle dimensioni.
| Misurazione | Cosa registrare | Perché è importante |
|---|---|---|
| Lunghezza complessiva | Distanza tra i due bordi pianificati della coperta | Definisce la copertura lungo l'apparecchiatura o il tubo |
| Larghezza complessiva | Dimensione massima da lato a lato all'interno del limite di isolamento | Cattura alloggiamenti, flange e sporgenze più larghi del corpo principale |
| Altezza complessiva | Dimensione dal punto più basso al più alto, incluse le sporgenze fisse | Aiuta a stabilire l'involucro finito e la disposizione dei pannelli |
| Diametro esterno | Diametro del componente nudo in ogni sezione rilevante | Utilizzato per corpi cilindrici, tubi, flange e serbatoi |
| Circonferenza | Misurata attorno alla superficie effettiva dove si posizionerà la coperta | Utile quando un componente non è perfettamente rotondo o l'accesso è limitato |
| Dimensione del collegamento | Diametro esterno del tubo, diametro della flangia e posizione della connessione | Definisce le aperture e la transizione verso l'isolamento adiacente |
| Spazio libero | Spazio libero tra l'apparecchiatura e le strutture vicine | Determina se la copertura può essere avvolta, allacciata e rimossa |
Misurare l'apparecchiatura nuda a meno che la nuova coperta non venga installata sopra uno strato esistente. Se un altro strato rimarrà in posizione, indicarne il diametro esterno finito e lo spessore.
Una sporgenza è qualsiasi parte che si estende attraverso o oltre la forma principale della coperta. Esempi comuni includono steli di valvole, maniglie, attuatori, manometri, sensori, cavi, staffe di supporto, golfari di sollevamento, scarichi, sfiati e piccoli tubi di derivazione.
Per ogni sporgenza, registrare:
Non descrivere una sporgenza semplicemente come situata a sinistra o a destra. La direzione di osservazione può cambiare tra le fotografie. Utilizzare un riferimento etichettato, come il lato di ingresso, il lato di uscita, la linea centrale superiore o la faccia della flangia.
La geometria della valvola cambia in base al tipo di valvola, alla classe di pressione, alla connessione terminale e alla disposizione dell'attuatore. Il solo diametro nominale del tubo o della valvola non definisce la forma esterna.
Per un rivestimento per valvole personalizzato, raccogliere le seguenti dimensioni:
Indicare chiaramente se il volantino o l'attuatore devono rimanere all'esterno dell'isolamento. La maggior parte delle coperture per valvole richiede un'apertura sagomata attorno allo stelo o al cappello, ma la disposizione corretta dipende dall'apparecchiatura effettiva.
Per esempi di costruzioni finite, vedere rivestimenti isolanti rimovibili per valvole.
Registrare il diametro esterno del tubo e la lunghezza isolata richiesta. Annotare eventuali saldature, morsetti, supporti, targhette identificative o strumenti all'interno dell'area della coperta. Se il tubo ha già un isolamento fisso accanto alla sezione rimovibile, misurare il diametro esterno di tale isolamento in modo che la nuova copertura possa combaciare correttamente.
Registrare il diametro esterno del tubo, l'angolo del gomito, il raggio della linea centrale se noto e la lunghezza rettilinea disponibile a ciascuna estremità. Una fotografia scattata perpendicolarmente al gomito è utile. Laddove il gomito sia vicino a una parete o a un altro tubo, includere lo spazio libero minimo.
Registrare il diametro esterno della flangia, lo spessore della flangia, la sporgenza dei bulloni e la lunghezza totale faccia a faccia della coppia di flange. Mostrare se la coperta deve coprire solo le flange o anche sovrapporsi all'isolamento del tubo adiacente.
Se una flangia necessita di frequenti ispezioni, identificare la direzione di apertura preferita. La chiusura deve essere accessibile dopo l'installazione e non deve essere posizionata contro una parete, un pavimento o una linea adiacente.
I filtri e i filtri a cestello richiedono un'apertura regolare per la pulizia o la sostituzione dell'elemento. Il modello della copertura deve seguire il metodo di manutenzione invece di trattare l'apparecchiatura come un unico recipiente chiuso.
Registrare il diametro del corpo, la lunghezza del corpo, il diametro del coperchio o della copertura, la profondità del coperchio, la disposizione dei morsetti, le posizioni di ingresso e uscita, la posizione dello scarico, la posizione del manometro e i dettagli del supporto. Indicare quali parti vengono rimosse durante la normale manutenzione.
Per un filtro a cestello o un alloggiamento del filtro, potrebbe essere più pratico utilizzare una sezione del corpo e una sezione del coperchio separata. Un filtro a Y potrebbe necessitare di un pezzo sagomato attorno alla diramazione angolata e al tappo di scarico. Le fotografie dovrebbero mostrare l'apparecchiatura sia assemblata che, ove possibile, nella sua normale posizione di apertura per la manutenzione.
Vedere la copertura isolante rimovibile personalizzata per filtri pagina per questo tipo di prodotto.
Per un fusto o un recipiente cilindrico, registrare il diametro o la circonferenza del corpo, l'altezza del lato dritto e la forma della parte superiore e inferiore. Misurare tutti gli ugelli, le maniglie, le gambe, i morsetti, i punti di sollevamento, le uscite e i componenti di controllo.
Indicare se il coperchio si apre, si solleva o rimane fisso. Se il recipiente viene riempito, pulito o ispezionato dall'alto, una copertura separata per il coperchio potrebbe essere più pratica di un involucro completo. Per le apparecchiature montate a pavimento, misurare lo spazio sotto il recipiente e indicare se l'isolamento deve terminare sopra la base.
La copertura isolante rimovibile personalizzata per fusti pagina mostra il percorso di acquisto per le applicazioni su fusti.
Le fotografie aiutano a spiegare la geometria difficile da descrivere in una tabella. Dovrebbero supportare le misurazioni, non sostituirle.
Scattare almeno le seguenti viste:
Posizionare un righello, un metro a nastro o un oggetto di riferimento chiaramente identificato nelle fotografie selezionate. Mantenere la fotocamera il più possibile perpendicolare alla superficie mostrata. Le immagini grandangolari scattate molto vicino all'apparecchiatura possono distorcere le proporzioni.
Contrassegnare le lettere di misurazione direttamente sulle copie delle fotografie. Le stesse lettere dovrebbero apparire nella tabella delle dimensioni. Ad esempio, A può identificare la lunghezza complessiva, B il diametro principale e C l'altezza dello stelo.
Un disegno quotato dell'apparecchiatura è il miglior punto di partenza quando rappresenta accuratamente l'unità installata. Evidenziare l'esatto confine dell'isolamento e identificare eventuali componenti aggiunti dopo l'emissione del disegno originale.
Per forme piatte o moderatamente complesse, un modello fisico può aiutare a definire il contorno. Utilizzare materiale in fogli stabile, contrassegnare il lato dell'apparecchiatura e il lato esterno e identificare tutti i ritagli. È possibile valutare anche una copertura campione, ma è necessario annotare danni, restringimenti o modifiche sul campo in modo che non vengano copiati involontariamente.
I file tridimensionali possono supportare progetti complessi, ma non sostituiscono le informazioni sull'accesso per la manutenzione, la posizione di chiusura e il confine di isolamento richiesto.
Fornire le dimensioni effettive dell'apparecchiatura a meno che il preventivo non richieda specificamente le dimensioni finite della copertura. Il produttore della copertura terrà normalmente conto dello spessore dell'isolamento, della costruzione delle cuciture, della sovrapposizione e della disposizione di chiusura durante lo sviluppo del modello.
Se il personale sul campo aggiunge le proprie tolleranze senza identificarle, la stessa tolleranza potrebbe essere aggiunta due volte. Ciò può produrre una copertura sovradimensionata, aperture fuori posto o chiusure allentate.
Qualsiasi tolleranza già inclusa in una dimensione deve essere scritta chiaramente. Ad esempio, identificare se una circonferenza è la superficie metallica effettiva, l'esterno dell'isolamento esistente o la circonferenza della copertura finita richiesta.
Le dimensioni definiscono la forma, ma non definiscono la costruzione. Includere le seguenti informazioni di servizio con la scheda di misurazione:
Questi dettagli aiutano a determinare il tessuto esterno, il rivestimento a contatto con il calore, il nucleo isolante, il filo per cucire e il metodo di fissaggio. Gli acquirenti che reperiscono questi componenti separatamente possono consultare la guida ai materiali per coperte isolanti rimovibili.

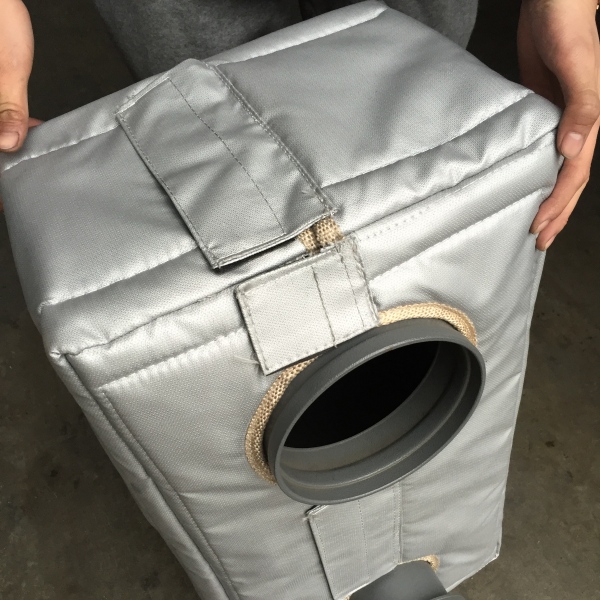

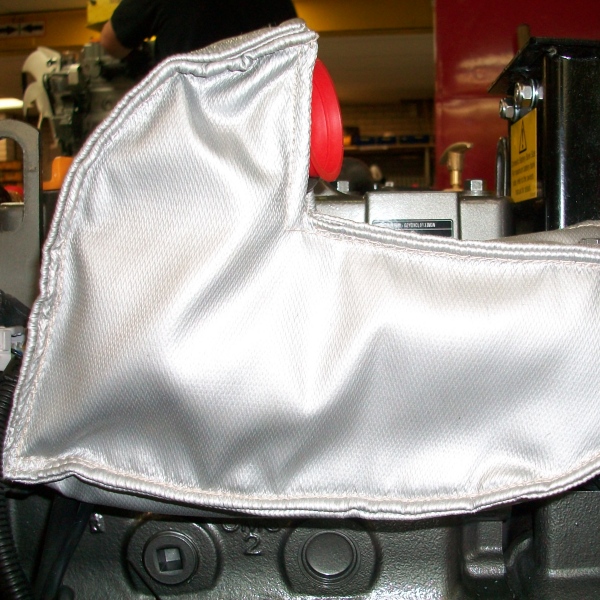

Un modello può adattarsi all'attrezzatura ma risultare comunque difficile da installare se la direzione di apertura è errata. Identificare dove un installatore può stare, raggiungere e tirare la copertura in posizione. Mostrare qualsiasi lato bloccato da una parete, pavimento, protezione o componente adiacente.

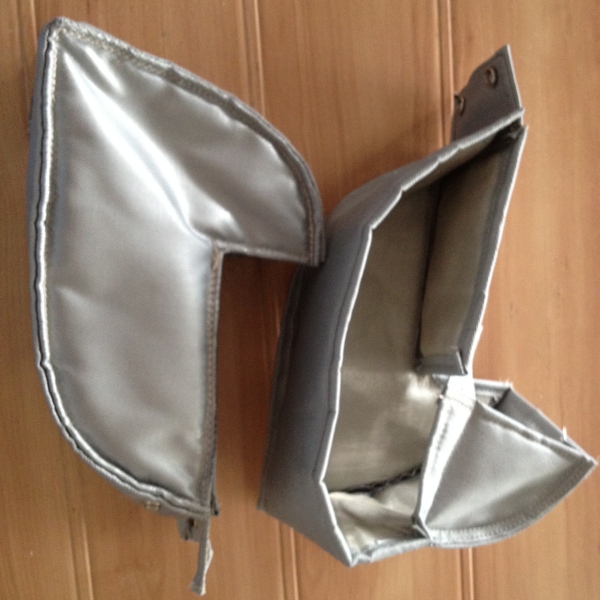

Per attrezzature più grandi, indicare se una o più persone installeranno la coperta. Le coperture in più pezzi dovrebbero avere un chiaro ordine di montaggio e contrassegni di identificazione corrispondenti. Laddove sia richiesta un'installazione sopraelevata, il peso, l'accesso per il sollevamento e il supporto temporaneo possono influenzare il design.

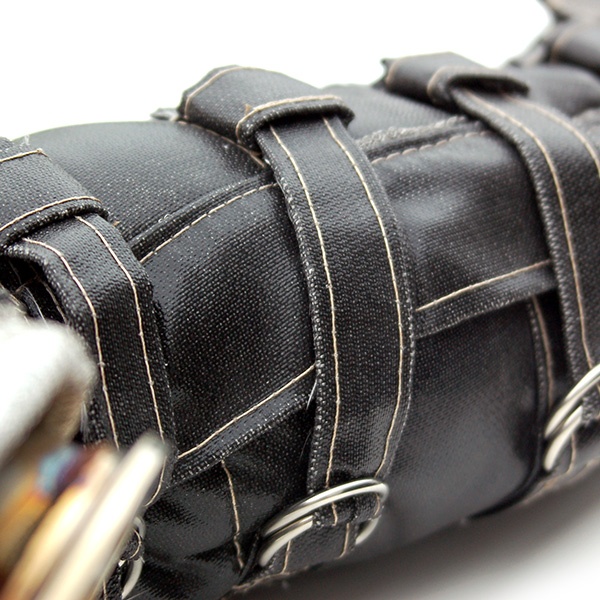

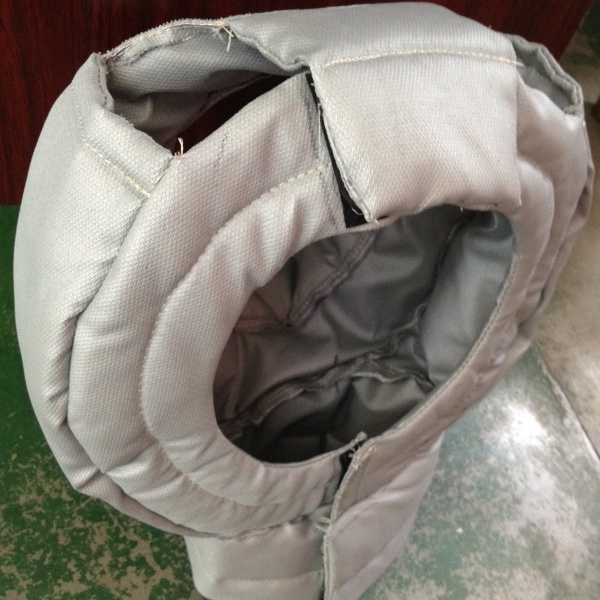

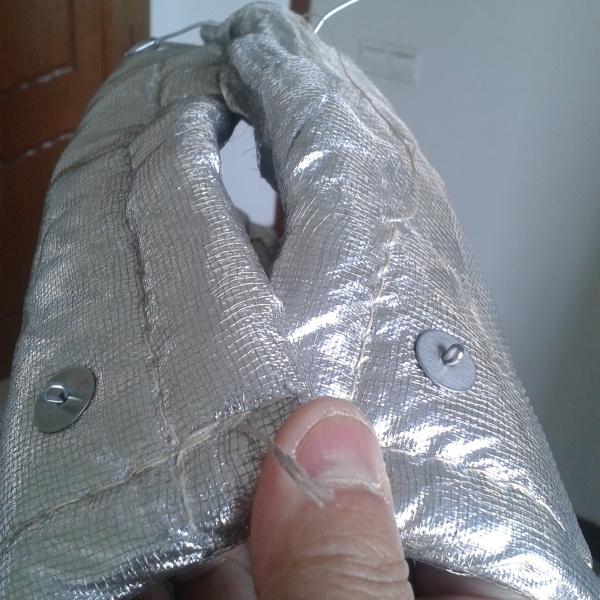

Il sistema di chiusura dovrebbe rimanere accessibile dopo che la coperta è in posizione. Dovrebbe inoltre essere tenuto lontano da parti in movimento e non dovrebbe impedire il funzionamento di valvole, maniglie o punti di ispezione.
La dimensione nominale è una designazione di sistema e potrebbe non corrispondere al diametro esterno misurato. Registrare il diametro esterno effettivo o identificare chiaramente lo standard e la dimensione del tubo applicabili.
Flange, coperchi, morsetti e staffe creano spesso le dimensioni massime. Misurare l'ingombro totale, quindi registrare il corpo principale separatamente.
Una dimensione di ritaglio senza la sua posizione è incompleta. Misurare da un bordo fisso, dalla faccia della flangia o dalla linea centrale in modo che l'apertura possa essere posizionata correttamente.
Una copertura necessita di spazio per avvolgere, sovrapporre e chiudere. Registrare la distanza da pareti, tubi, piattaforme e protezioni vicine.
Le fotografie di unità diverse possono essere facilmente confuse. Aggiungere l'etichetta dell'attrezzatura, il numero di parte o il riferimento del foglio di misurazione a ogni set di immagini.
Indicare esattamente cosa è stato misurato. Non aggiungere silenziosamente spazio per isolamento, cuciture o sovrapposizioni.
Prima di inviare la richiesta, verificare che il pacchetto contenga:
Quando alcune informazioni non sono disponibili, contrassegnarle come sconosciute invece di stimarle. BSTFLEX può esaminare i dati disponibili e identificare quali dimensioni mancanti sono necessarie prima dell'approvazione del modello.
Le fotografie possono supportare una revisione preliminare, ma le dimensioni sono solitamente richieste prima della produzione. Includere un metro a nastro o una scala di riferimento nelle immagini selezionate ed etichettare l'attrezzatura da ogni angolazione rilevante.
La misurazione sul campo deve seguire la procedura di sicurezza del sito. Registrare le condizioni in cui sono state prese le dimensioni e identificare qualsiasi movimento termico o espansione significativa che debba essere considerata.
Entrambi possono essere utili. Il diametro funziona bene per componenti rotondi regolari. La circonferenza può essere più pratica per attrezzature installate o forme che non sono perfettamente rotonde. Indicare esattamente dove è stata effettuata la misurazione.
Fornire le dimensioni effettive dell'attrezzatura ed elencare separatamente lo spessore dell'isolamento richiesto. Se la coperta coprirà l'isolamento esistente, fornire le dimensioni esterne finite di quello strato.
Può essere possibile quando le dimensioni esterne e i punti di interferenza sono realmente identici. Confrontare le misurazioni effettive invece di affidarsi solo al tipo di valvola o alla dimensione nominale.
Preparare un semplice schizzo a mano con le dimensioni etichettate e combinarlo con fotografie da più angolazioni. Uno schizzo chiaro sul campo è spesso più utile di un vecchio disegno che non corrisponde all'attrezzatura installata.
L'apertura dovrebbe essere accessibile all'installatore e dovrebbe evitare parti in movimento, punti di ispezione per perdite e lati ostruiti. Mostrare lo spazio di lavoro disponibile nelle fotografie e nel disegno.
Non per ogni progetto. Disegni, misurazioni e fotografie sono spesso sufficienti. Un campione o una dima possono essere utili per attrezzature complesse, irregolari o precedentemente modificate.
BSTFLEX produce coperte isolanti rimovibili personalizzate per valvole, tubi, flange, filtri, tamburi, componenti di scarico e attrezzature industriali. Invia la scheda di misurazione, le fotografie, la temperatura operativa, l'ambiente e la quantità richiesta a sales@pkfiresleeve.com.
Per una panoramica sullo sviluppo del modello, il taglio, l'assemblaggio degli strati, la cucitura e l'ispezione finale, leggi come produrre una coperta isolante rimovibile.
