Guaina in fibra di carbonio biassiale vs unidirezionale: di quale orientamento delle fibre ha bisogno il tuo layup?
Due guaine possono sembrare simili prima dell'applicazione della resina e comportarsi in modo molto diverso dopo l'indurimento. La domanda è dove corrono le fibre di carbonio principali. In una treccia biassiale, esse si incrociano attorno al tubo in due direzioni diagonali. In una guaina unidirezionale, le fibre di carbonio principali corrono lungo il pezzo. Alcuni piccoli filati di tenuta possono tenere insieme una guaina unidirezionale, ma non devono essere confusi con le sue fibre assiali portanti.
| Punto di selezione | Guaina in carbonio biassiale | Unidirezionale guaina in carbonio |
|---|---|---|
| Percorso principale della fibra di carbonio | Due direzioni diagonali incrociate attorno al tubo | Principalmente lungo l'asse del tubo |
| Perché un progettista potrebbe specificarla | Rinforzo diagonale all'interno di un laminato tubolare | Rinforzo longitudinale all'interno di un laminato tubolare |
| Domanda sull'adattamento | Come cambiano insieme diametro installato, angolo e copertura? | Come vengono mantenuti in posizione i filati assiali al variare del diametro? |
| Pagina BSTFLEX | Guaine intrecciate in fibra di carbonio | Richiedi la specifica separata per la guaina in fibra di carbonio unidirezionale |
Inizia con il caso di carico
Se il programma di laminazione richiede fibre diagonali, una guaina biassiale può posizionare tale rinforzo attorno alla circonferenza senza la giuntura longitudinale di un pezzo tagliato in piano. Se il programma richiede principalmente fibre lungo il pezzo, una guaina assiale è un materiale di partenza diverso. Nessuna delle due costruzioni fornisce automaticamente ogni direzione della fibra richiesta da un albero o un tubo finito. I progettisti possono combinare strati, orientamenti e materiali per soddisfare le specifiche del pezzo.
I termini 'più forte' e 'più debole' non sono una scorciatoia utile in questo caso. La rigidità, il comportamento torsionale e altre proprietà appartengono a un laminato e a un setup di prova definiti. La resina, il contenuto di fibra, la geometria, il processo e l'orientamento della fibra sono tutti fattori importanti. Chiedi prima l'architettura, poi convalida lo stack proposto sul pezzo finito.
Controlla cosa succede su una rastremazione
Una treccia biassiale si apre quando viene spinta insieme longitudinalmente. Cambiare il suo diametro installato modifica anche la sua lunghezza e l'angolo locale della fibra. Per un mandrino rastremato, esamina la copertura sia sull'estremità grande che su quella piccola invece di presumere che l'angolo stampato per una guaina non installata rimanga costante ovunque.

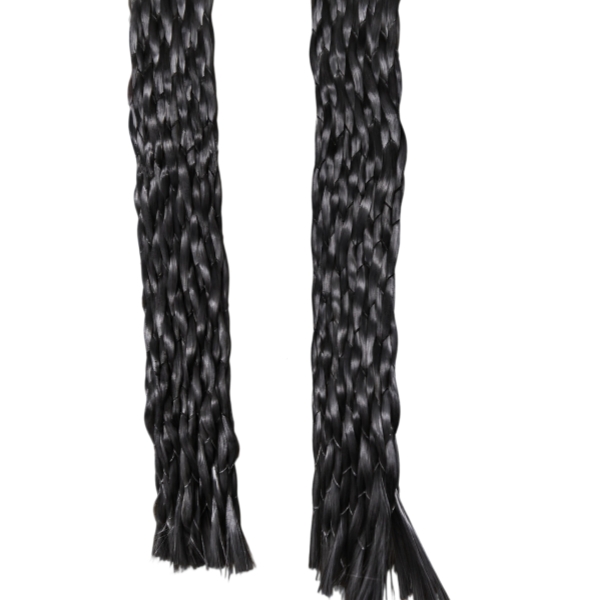

Una guaina unidirezionale ha un compito diverso: mantenere le sue fibre principali allineate approssimativamente lungo l'asse mentre si conforma alla forma. La costruzione e i filati di tenuta variano a seconda del fornitore. Chiedi come il prodotto specifico si adatta ai cambiamenti di diametro, come sono distribuite le fibre assiali e se i suoi filati di manipolazione sono compatibili con il processo pianificato.
Domande per la revisione del disegno
- Quali casi di carico e orientamenti delle fibre specifica il programma di laminazione?
- Quali sono i diametri esterni minimo e massimo in cui si troverà la guaina?
- Ci sono curve, spallamenti o raccordi che la guaina deve superare durante l'installazione?
- Quali resina, metodo di impregnazione e dimensioni finali indurite verranno utilizzati?
- Sono richiesti diversi strati o una combinazione di rinforzo assiale e diagonale?
La pagina del prodotto biassiale di BSTFLEX pagina del prodotto biassiale elenca i modelli a catalogo attuali. Per il rinforzo assiale, richiedi i dettagli del prodotto unidirezionale dedicato e confronta entrambe le costruzioni su un mandrino campione prima di approvare un layup di produzione.
