Giunti di dilatazione in tessuto per cementificiSi tratta di raccordi flessibili utilizzati nei condotti del gas industriali per adattarsi a specifiche dilatazioni termiche e spostamenti delle apparecchiature. Nei condotti dei forni, negli scarichi dei preriscaldatori e nei circuiti di raffreddamento del clinker, la loro costruzione deve tenere conto delle condizioni presenti nel singolo raccordo, e non semplicemente della temperatura massima associata alla linea di produzione.
Una cinghia resistente al calore può comunque danneggiarsi a causa di flussi abrasivi, polvere intrappolata o contatto con un rivestimento. Una cinghia di ricambio che si adatti alle flange esistenti potrebbe comunque risultare inadatta se il suo margine di movimento o le sue specifiche operative sono incomplete.

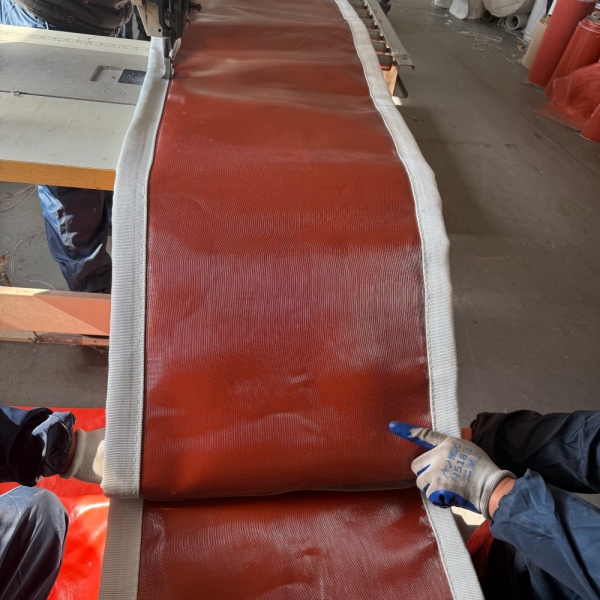

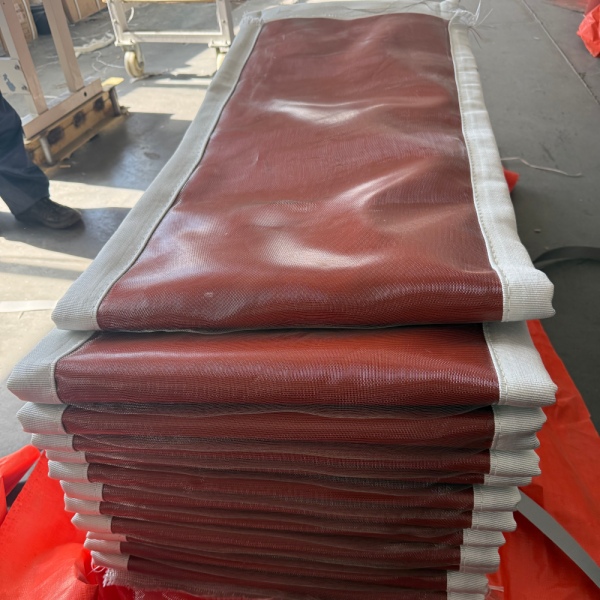

BSTFLEX producegiunti di dilatazione in tessuto non metallico su misuraPer le canalizzazioni industriali di aria calda, aspirazione e fumi. Per i progetti nel settore del cemento, il punto di partenza è la posizione delle apparecchiature, le condizioni di processo e il movimento richiesto in corrispondenza di ogni giunto.
Ambito:Questo articolo riguarda i collegamenti flessibili tra sezioni fisse di condotti e apparecchiature. Non specifica le guarnizioni di ingresso o uscita rotanti di un forno rotante, né le intercapedini di dilatazione nei rivestimenti refrattari.
Un cementificio, diverse funzioni di canalizzazione
La dicitura "giunto di dilatazione per forno da cemento" non è una descrizione completa del servizio. Identificare il collegamento del condotto sul disegno dell'impianto e specificare cosa lo attraversa. Un collegamento di scarico del preriscaldatore e un collegamento di recupero calore del raffreddatore devono essere specificati separatamente, anche se le loro dimensioni sono simili.
Condotti di preriscaldamento e di scarico del forno
Per ungiunto di dilatazione del condotto del preriscaldatoreRichiedere le condizioni del gas nel punto di installazione, inclusi temperatura, pressione, carico di polveri e movimento previsto. Non sostituire la temperatura interna del processo del forno con la temperatura del gas in un punto di connessione del condotto remoto.
È importante considerare la posizione del giunto rispetto a gomiti, serrande e variazioni di sezione del condotto. Questo aiuta il progettista a capire se l'assemblaggio flessibile potrebbe essere esposto a un percorso di flusso concentrato anziché alle condizioni medie rappresentate da una misurazione sull'intera lunghezza del condotto.
Collegamenti per il sistema di raffreddamento del clinker e per il recupero del calore.
UNgiunto di dilatazione del raffreddatore di clinkerÈ necessaria una descrizione specifica del luogo: quale percorso dell'aria o dei gas di scarico è coinvolto, dove si trova il giunto rispetto alle apparecchiature di recupero del calore e quali condizioni di particolato lo raggiungono. I giunti di dilatazione in tessuto sono utilizzati nelle canalizzazioni di recupero del calore degli impianti di cemento, ma tale denominazione dell'applicazione non stabilisce uno standard di temperatura o pressione nominale.
Chiedete al team di processo di fornire informazioni sulle condizioni normali e sulle escursioni plausibili. Registrate se le modifiche al funzionamento delle apparecchiature alterano la temperatura, la portata o l'esposizione alla polvere in corrispondenza di questo specifico punto di connessione.
Connessioni per la raccolta della polvere e la ventola
Per ungiunto di dilatazione del condotto dell'impianto di cementoIn prossimità di un aspiratore o di un ventilatore, identificare il lato sporco o pulito dell'apparecchiatura. Verificare la pressione effettiva e l'eventuale presenza di pulsazioni o vibrazioni, anziché limitarsi a specificare "servizio a bassa pressione".
In un punto di connessione relativamente più freddo, la flessibilità del tessuto, la tenuta e la resistenza ai movimenti ripetuti possono diventare più importanti dell'aggiunta di un pesante pacchetto isolante. La composizione del materiale dovrebbe essere determinata in base al carico di lavoro misurato, piuttosto che in base a una preferenza generalizzata dello stabilimento per la cinghia più spessa.
L'abrasione da polvere e l'accumulo di polvere sono problemi diversi.
In presenza di gas contenenti particolato, un rivestimento interno per il flusso può proteggere la cinghia flessibile dall'esposizione diretta al gas e alle particelle. Una barriera di accumulo ha uno scopo diverso: limitare l'accumulo di particolato nella cavità della giunzione. La barriera non sostituisce il rivestimento interno e nessuno dei due componenti sostituisce l'elemento di tenuta al gas.
Questa distinzione è importante quando si esamina una giunzione difettosa. L'usura superficiale suggerisce un'indagine diversa rispetto a una cavità riempita di materiale. Specificare semplicemente un tessuto più resistente potrebbe non modificare il percorso di esposizione originale.
Per un collegamento polveroso, chiedere al progettista di spiegare come l'assemblaggio gestisce il flusso diretto, l'ingresso di solidi nella cavità e lo spazio necessario per il movimento. Identificare l'orientamento di installazione e la direzione del flusso. Non aggiungere materiale di riempimento sfuso né sigillare un'eventuale fessura senza approvazione; una modifica improvvisata potrebbe interferire con il movimento previsto.
La pressione negativa modifica l'aspetto di una perdita.
La pressione agisce sull'elemento flessibile. Quando il condotto funziona a una pressione inferiore a quella ambiente, l'aria esterna può penetrare attraverso una perdita anziché consentire la fuoriuscita del gas di processo. Di conseguenza, l'assenza di una visibile nube di polvere non dimostra che la giunzione sia sigillata.
La pressione negativa può anche tirare la cinghia verso l'interno. La revisione del progetto dovrebbe considerare la sua posizione rispetto ai rivestimenti e ad altri componenti interni, incluso l'effetto del movimento simultaneo del condotto. Un collegamento che appare libero in posizione di arresto potrebbe non avere lo stesso spazio libero durante il funzionamento.
Specificare il segno, le unità di misura, il valore normale e i limiti di progetto della pressione. Includere le fluttuazioni di pressione note in prossimità di ventilatori o serrande. Descrivere le oscillazioni osservate anziché presumere che ogni cinghia in movimento si comporti normalmente.
Ridurre l'ingresso di aria può essere un obiettivo di manutenzione, ma qualsiasi miglioramento dichiarato in termini di consumo energetico dei ventilatori o efficienza di processo dovrebbe essere basato su misurazioni effettuate in impianto. La sola sostituzione del tessuto non garantisce un risparmio.
Separare la temperatura del processo dalla temperatura del materiale.
Il flusso di gas, l'isolamento e la membrana di tenuta esterna non necessariamente operano alla stessa temperatura.giunto di dilatazione in tessuto ad alta temperaturapuò utilizzare un pacchetto termico per proteggere i materiali che offrono flessibilità e tenuta ai gas.
La scelta dei materiali dovrebbe assegnare una funzione a ciascun componente. La fibra di vetro può fornire rinforzo; i tessuti rivestiti in silicone o le strutture a base di PTFE possono fungere da rivestimenti flessibili o strati sigillanti; i tessuti in silice e un isolamento adeguato possono fornire un'ulteriore protezione termica laddove necessario. La loro idoneità dipende dall'effettiva esposizione e dalla struttura complessiva.
Non esiste una "struttura universale per cementifici" in grado di risolvere simultaneamente i problemi di temperatura, composizione chimica, abrasione e movimento. La scelta del rivestimento deve tenere conto del fluido di processo e di eventuali umidità o condensa, non solo di un valore di resistenza al calore pubblicato.
Per la valutazione termica, fornire la temperatura normale, la temperatura e la durata massime dell'escursione termica, le condizioni di avvio e arresto e la configurazione esistente dell'isolamento del condotto. Non coprire il giunto di dilatazione con ulteriore isolamento esterno a meno che il progetto approvato non lo consenta. La variazione della dissipazione del calore può alterare la temperatura dell'elemento flessibile.
Verificare il giunto nelle sue posizioni di movimento
I giunti di dilatazione in tessuto possono compensare movimenti in più direzioni se progettati per la combinazione specificata. Il progetto deve identificare la compressione assiale, l'estensione assiale, il movimento laterale in entrambe le direzioni trasversali e lo spostamento angolare. Indicare quali movimenti si verificano contemporaneamente.
Separare la posizione di installazione a freddo dallo spostamento operativo. Un offset permanente, una preimpostazione intenzionale e un movimento ciclico non sono voci intercambiabili in un disegno.
Per le canalizzazioni rettangolari, richiedere i dettagli degli angoli e una revisione del perimetro completo. Le dimensioni dell'apertura da sole non definiscono la cinghia, la geometria di serraggio o lo spazio disponibile per il rivestimento. La nostra guida aGiunti di dilatazione rettangolari in tessuto per condotti industrialicopre queste considerazioni dimensionali.
L'ingegnere impiantista deve inoltre verificare che la disposizione dei collegamenti e i supporti circostanti siano idonei. La specifica del giunto di dilatazione non deve basarsi sulla flessibilità della struttura per compensare movimenti strutturali non identificati.
Leggere il modello di danneggiamento prima di modificare le specifiche
Utilizzate i risultati dell'ispezione per formulare domande, non per giungere a una diagnosi immediata. Gli esempi seguenti sono spunti di indagine, non prove di uno specifico meccanismo di guasto.
| Condizione osservata | Informazioni da raccogliere | Non dare per scontato |
|---|---|---|
| Usura concentrata lungo il bordo della fodera | Fotografie dell'area di contatto, delle condizioni del rivestimento e degli spazi liberi nell'involucro di movimento approvato. | Un tessuto resistente alle alte temperature eliminerà il contatto meccanico. |
| Materiale imballato all'interno della cavità del giunto | Ubicazione del giacimento, condizioni di protezione interna, direzione del flusso e prove di movimento limitato. | La cavità deve essere riempita con ulteriore materiale isolante. |
| Decolorazione o deterioramento localizzato | Storico di funzionamento, registri delle escursioni, condizioni di isolamento ed eventuali modifiche ai rivestimenti esterni. | L'aspetto esteriore da solo dimostra che il gas ha superato la temperatura specificata. |
| Strappi ripetuti vicino a un angolo o a una pinza | Geometria allo stato attuale, superfici di serraggio, offset a freddo, dati di movimento e riparazioni precedenti. | Il ricambio dovrebbe semplicemente essere più largo o più spesso. |
Annotare quando si è verificato il danno per la prima volta e quali modifiche sono state apportate in precedenza. Una modifica alle condizioni operative deve essere esplicitamente indicata, anziché essere nascosta all'interno di un ordine ripetuto per il codice articolo precedente.
Trattare la sostituzione durante l'arresto come un pacchetto di lavoro definito.
Prima di un'interruzione programmata, suddividere la fornitura in elemento flessibile, protezione interna e struttura metallica. Specificare se l'ordine comprende solo una cinghia di ricambio, una cinghia con isolamento o componenti di controllo dell'accumulo, oppure un gruppo completo.
Confermare l'accesso prima di scegliere la modalità di consegna. Un nastro trasportatore a circuito chiuso, un nastro a circuito aperto che richiede una chiusura del sito approvata e un assemblaggio a sezioni hanno requisiti di installazione differenti. Concordare le istruzioni di montaggio, gli accessori, la preparazione dei fori e la responsabilità per i lavori in loco prima della consegna.
Per i giunti esistenti, distinguere le distanze di installazione misurate dalle dimensioni finali della cinghia di ricambio. Utilizzare il disegno approvato e la registrazione del rilievo, non solo le dimensioni di un componente usurato. VedereCome misurare e specificare un giunto di dilatazione in tessuto di ricambioper la procedura dettagliata del sondaggio.
Ispezione di sicurezza:L'ispezione o lo smontaggio manuale richiedono l'arresto autorizzato, l'isolamento, temperature di sicurezza, lo sfogo della pressione e un accesso adeguato. Applicare, ove pertinente, le procedure di autorizzazione del sito e quelle per gli spazi confinati. Non allentare un collegamento di condotto sotto tensione né disturbare i depositi senza un piano di lavoro approvato.
Al ricevimento, verificare la documentazione fornita e i dati identificativi confrontandoli con i documenti approvati. Risolvere eventuali componenti mancanti o istruzioni di installazione poco chiare prima dell'inizio dell'interruzione di servizio.
Cosa allegare a una richiesta di offerta congiunta per l'ampliamento di un cementificio
Un'indagine utile collega l'etichetta dell'apparecchiatura alle sue condizioni operative e al relativo disegno. È preferibile preparare una documentazione per ogni giunto piuttosto che raggruppare compiti diversi sotto un'unica specifica generica.
Luogo e mezzo.Identificare il condotto, il preriscaldatore, il raffreddatore, il collegamento per il recupero di calore, il depolveratore o il ventilatore relativi al forno. Includere informazioni sulla composizione del gas, l'umidità, la presenza di particolato, la direzione del flusso e i dati di velocità disponibili.
Involucro operativo.Fornire le temperature normali e di progetto, le escursioni con la relativa durata, le pressioni positive o negative, le fluttuazioni note e le modalità operative pertinenti al giunto.
Geometria e movimento.Allegare il disegno di collegamento, il riferimento di installazione, i dettagli della flangia, la disposizione del rivestimento, la preimpostazione a freddo (ove applicabile) e i requisiti di movimento specificati separatamente. Indicare chiaramente le dimensioni non risolte e i valori sconosciuti.
Ambito di fornitura e interruzione.Indicare la quantità, i componenti che si intendono riutilizzare, la forma di consegna richiesta, le restrizioni di accesso, la data di consegna prevista e la finestra di fermo programmata. Allegare fotografie e storico degli interventi di manutenzione per i componenti sostituiti.
Richiedete un preventivo che specifichi la costruzione proposta, i componenti inclusi, le ipotesi e le informazioni ancora necessarie per l'approvazione. Un prezzo inferiore non è sufficiente per un confronto equo quando i requisiti relativi al rivestimento, all'isolamento o alla chiusura del sito sono diversi.
Giunti di dilatazione in tessuto su misura per condotti in cemento

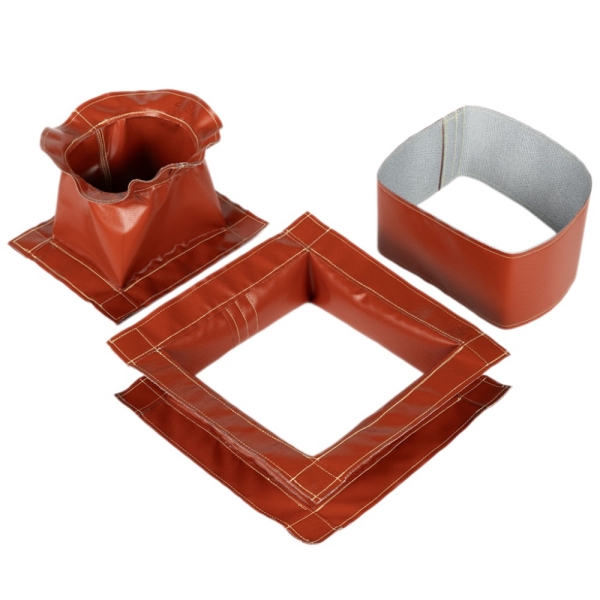

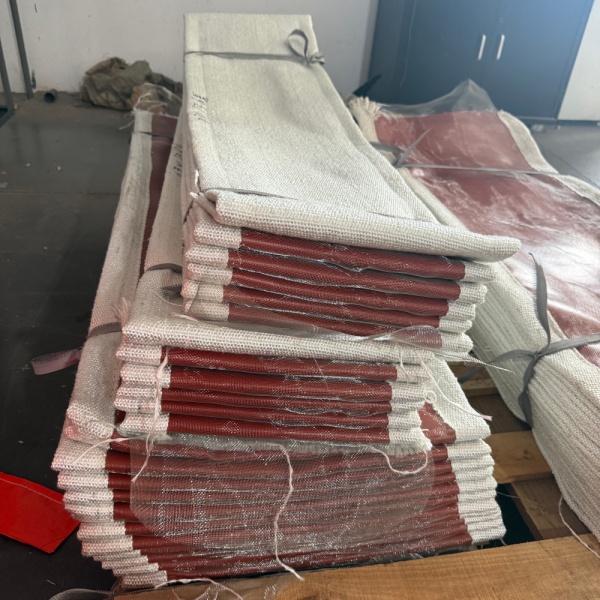

BSTFLEX offre forme rotonde, rettangolari e personalizzategiunti di dilatazione in tessuto non metalliciPer sistemi di canalizzazione industriali. Cinghie flessibili e assemblaggi specifici per l'applicazione possono essere valutati in base a disegni, dimensioni e condizioni operative del cliente.
Per un progetto di cementificio, inviare insieme i dati relativi alla posizione del collegamento e al processo. Un'uscita del preriscaldatore, un collegamento tra clinker e raffreddatore e un ingresso della ventola non devono essere considerati intercambiabili solo perché appartengono alla stessa linea di produzione.
L'obiettivo dell'acquisto è un giunto che si adatti al collegamento approvato, ne supporti il movimento e sia protetto dall'effettiva esposizione al processo, e non semplicemente una cinghia con un'etichetta che indica una temperatura più elevata.
Richiedi un preventivo per un giunto di dilatazione in tessuto per il tuo cementificio
