Guaina in Fibra di Vetro HTG per Cablaggio Elettrico: Cosa Specificare

Guaina che si adatta a un cavo sul banco di lavoro potrebbe essere difficile da installare dopo la crimpatura del terminale. Potrebbe inoltre trovarsi adiacente all'avvolgimento di un motore, a un componente caldo dell'apparecchiatura o a un bordo metallico affilato. Tali dettagli influiscono sulla scelta della guaina da ordinare. Per il cablaggio elettrico, un punto di partenza utile è l'assieme finito e le sue condizioni operative, anziché un semplice dato relativo a diametro e temperatura.

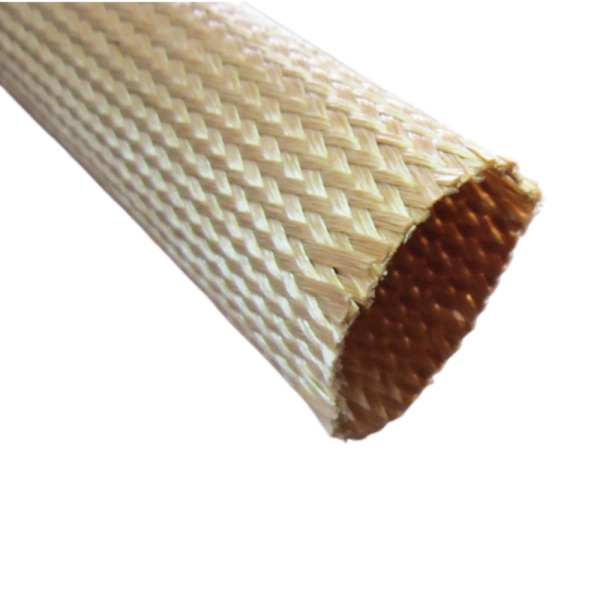

La guaina in fibra di vetro HTG di BSTFLEX guaina in fibra di vetro HTG è intrecciata con filato di vetro E non alcalino, trattata termicamente e impregnata con resina flessibile. La pagina del prodotto la indica per l'isolamento e la protezione meccanica dei cablaggi in macchinari elettrici, motori ed elettrodomestici. Le note sottostanti illustrano come trasformare questa descrizione in una specifica di acquisto operativa.

Iniziare con il cavo così come verrà installato

Misurare il diametro esterno massimo che la guaina deve superare, compresi isolamento, giunzioni, nodi ed eventuali connettori che non possono essere montati in un secondo momento. Registrare la lunghezza di copertura richiesta e il punto in cui posizionare le estremità della guaina. Se l'installazione prevede il passaggio attraverso un alloggiamento o attorno a una piega, eseguire una prova con un campione sul percorso effettivo. La dimensione nominale del cavo non descrive un cablaggio finito.

La pagina del prodotto HTG riporta diametri interni nominali da 0,5 mm a 30 mm, con diverse tolleranze di diametro e intervalli di spessore della parete in base alla misura. Specificare il diametro interno nominale richiesto e verificare la tolleranza per tale dimensione rispetto sia all'elemento di installazione più ingombrante sia al diametro minimo necessario per una calzata aderente. Per la produzione in serie, specificare la lunghezza di taglio finita e il margine di variazione tollerabile per l'assieme.

Descrivere i punti in cui il calore raggiunge la guaina

Fornire al fornitore la temperatura normale nel punto di posizionamento della guaina, la durata di tale esposizione ed eventuali eventi di breve durata come l'avvio o una condizione di guasto. La scheda HTG indica un intervallo operativo compreso tra -30 °C e 350 °C e picchi di breve durata a 400 °C. Riporta inoltre la classe termica C. Questi sono i dati di prodotto pubblicati; non stabiliscono la classe di temperatura del cavo completo o dell'intero elettrodomestico. L'isolamento del conduttore, i componenti adiacenti e i requisiti di omologazione richiedono comunque una valutazione specifica.

Laddove la guaina tocchi un componente caldo, allegare uno schizzo o una foto che mostri il punto di contatto. Se il calore proviene invece da una superficie vicina, indicare la distanza, il flusso d'aria ed eventuali schermi già presenti. Questo aiuta a distinguere un problema di contatto locale dal calore ambientale generale all'interno della custodia.

Concordare il test elettrico per la misura selezionata

La pagina del prodotto indica un intervallo di tensione di scarica da 0,5 kV a 1,5 kV. Chiedere quale risultato si applichi al diametro e alla struttura oggetto del preventivo, e richiedere il metodo e le condizioni di prova. L'intervallo riportato sulla pagina di un prodotto non deve essere considerato come la classe di isolamento di ogni misura di guaina o come un sostituto del test sul sistema di cablaggio installato.

Per i conduttori dei motori e i cablaggi degli elettrodomestici, specificare inoltre al fornitore se la guaina costituisce un ulteriore strato protettivo su un conduttore già isolato oppure fa parte del sistema di isolamento oggetto di qualifica. Questa distinzione determina la documentazione necessaria per il team di progettazione. Se un determinato standard o test del cliente è obbligatorio, inviarne la denominazione esatta unitamente alla richiesta.

Verificare la finitura della resina e il processo di montaggio

La guaina HTG è una treccia di vetro impregnata di resina. La finitura fa parte della specifica del prodotto, pertanto è necessario includere qualsiasi vernice di avvolgimento, resina di inglobamento, adesivo, agente detergente o calore di processo utilizzati dopo l'applicazione della guaina. Verificare la compatibilità con il processo effettivo ed ispezionare un campione dopo le fasi di taglio, infilaggio e montaggio finale. Se il processo richiede una superficie diversa o un rivestimento separato, discuterne prima di ordinare le quantità per la produzione.

Uno strato esterno in gomma siliconica costituisce una struttura distinta. Per un requisito che richiede nello specifico una guaina rivestita in silicone, consultare la pagina del prodotto guaina in fibra di vetro rivestita in gomma siliconica e confrontare le proprietà e i dati di prova dichiarati con la versione HTG. I due prodotti devono avere specifiche e termini di ricerca separati.

Inviare una richiesta di preventivo utilizzabile

Una breve scheda tecnica fa risparmiare più tempo rispetto a un lungo elenco di parole chiave generiche. Includere quanto segue:

• Applicazione: cavo motore, cablaggio per elettrodomestici o altro assieme elettrico.
• Diametro esterno del cavo finito o della giunzione, oltre a qualsiasi elemento che la guaina deve superare.
• Lunghezza di copertura richiesta, tolleranza della lunghezza di taglio e metodo di montaggio.
• Temperatura normale e di picco in corrispondenza della guaina, compresa la durata dell'esposizione.
• Test elettrico o specifica del cliente, unitamente alla documentazione richiesta.
• Contatto con vernici, adesivi, detergenti chimici o altri materiali di processo.
• Colore preferito, quantità dell'ordine e necessità o meno di una prova con campione.

BSTFLEX indica il nero e il marrone chiaro come colori standard, con altri colori disponibili su richiesta. La pagina del prodotto riporta anche lunghezze dei rotoli variabili in base alla misura, pertanto è opportuno confermare la lunghezza esatta della bobina e l'imballaggio per il diametro selezionato. Inviare la scheda compilata tramite la pagina del prodotto guaina in fibra di vetro HTG per richiedere un campione corrispondente e un preventivo.
