Non esiste un unico spessore corretto per ogni coperta isolante rimovibile. Due coperture installate su apparecchiature alla stessa temperatura potrebbero richiedere spessori di isolamento differenti perché il diametro dell'apparecchiatura, le condizioni ambientali, lo spazio disponibile, il materiale del nucleo e le prestazioni superficiali richieste sono diversi.
Una decisione utile sullo spessore inizia dal compito che la coperta deve svolgere. La priorità è ridurre la dispersione di calore, abbassare la temperatura della superficie esposta, proteggere un componente vicino, mantenere la temperatura di processo o adattare l'isolamento in uno spazio ristretto? La risposta cambia la costruzione.

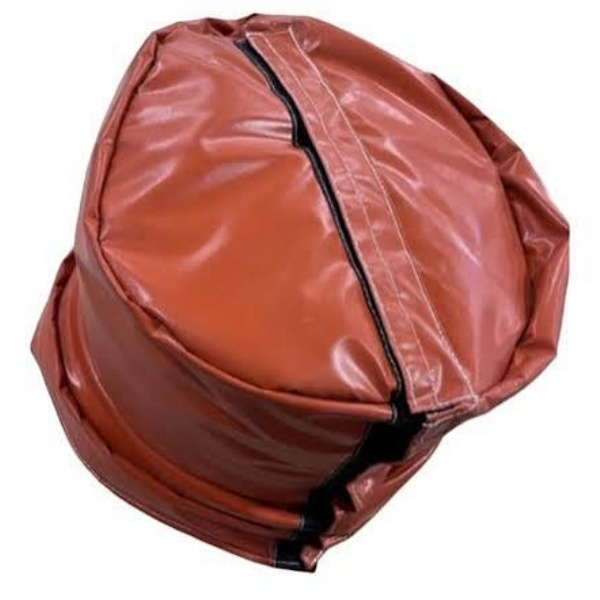

BSTFLEX produce coperte isolanti rimovibili per valvole, tubi, parti di scarico, filtri, tamburi e apparecchiature industriali. Lo spessore della coperta può essere regolato per adattarsi all'apparecchiatura e alle condizioni di servizio, invece di forzare ogni applicazione in una costruzione standard.
La temperatura operativa è importante, ma non può determinare da sola lo spessore della coperta. Una raccomandazione sullo spessore dovrebbe considerare almeno:
Una specifica di progetto può indicare uno spessore nominale del nucleo, una dispersione termica massima, una temperatura della superficie esterna richiesta o una combinazione di questi requisiti. Quando le prestazioni sono specificate, lo spessore dovrebbe essere verificato tramite un calcolo di trasferimento termico appropriato invece di essere scelto da una tabella basata solo sulla temperatura.

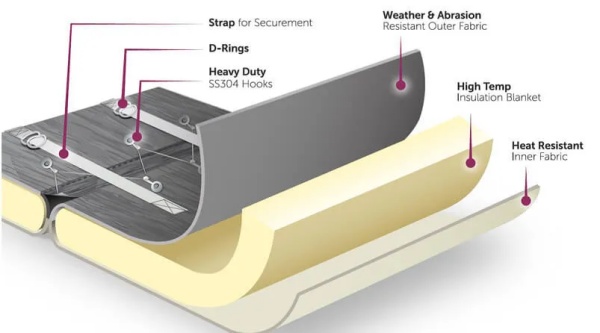

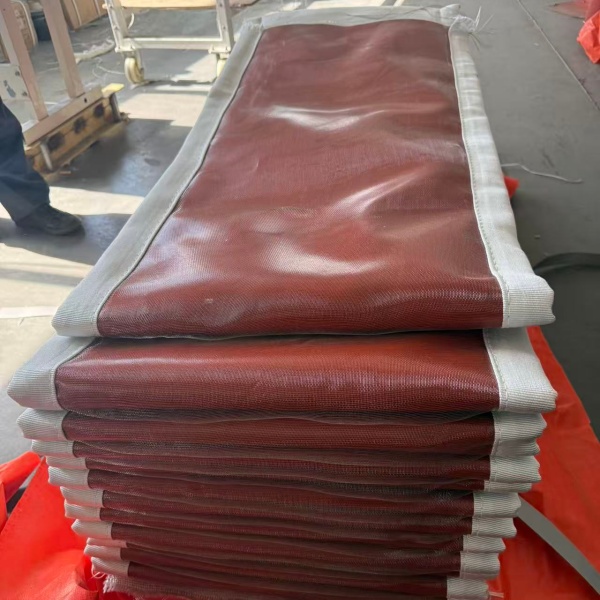

Gli acquirenti usano spesso il termine spessore senza identificare cosa viene misurato. Una copertura rimovibile ha diversi strati e durante un progetto possono essere discussi tre valori differenti.
| Termine di spessore | Significato | Perché è importante |
|---|---|---|
| Spessore nominale del nucleo | Lo spessore specificato del materassino isolante prima dell'assemblaggio finale e dell'installazione | Utilizzato per la selezione dei materiali e i calcoli termici |
| Spessore della coperta assemblata | Lo spessore approssimativo dopo l'aggiunta del rivestimento esterno, della fodera, delle giunture e dell'attacco interno | Influisce sul modello, sui bordi dei pannelli e sulla manipolazione |
| Spessore installato | Lo spessore dopo che la coperta è stata montata, chiusa e localmente compressa attorno all'apparecchiatura | Determina le dimensioni esterne finite e lo spazio libero reale |
La coperta installata non rimarrà perfettamente uniforme attorno a ogni giuntura, bordo della flangia o chiusura. Quando lo spazio è ridotto, il design dovrebbe considerare l'area locale più spessa invece di fare affidamento solo sul valore nominale del nucleo.
Quando lo scopo è il risparmio energetico o la stabilità della temperatura di processo, il valore importante è il flusso di calore dall'apparecchiatura isolata nelle condizioni operative e ambientali previste. Aumentare lo spessore del nucleo generalmente riduce il trasferimento di calore, ma ogni strato aggiuntivo produce un miglioramento incrementale minore. Aumentano anche il costo del materiale, le dimensioni della coperta, il peso e lo spazio di installazione.
Lo spessore economico non è quindi automaticamente la costruzione più spessa che può essere cucita. È la costruzione che fornisce il risultato termico richiesto a una dimensione installata e a un costo di progetto pratici.
Quando la protezione del personale o dei componenti vicini è la preoccupazione principale, il progetto può specificare una temperatura massima della superficie della coperta. Questa dovrebbe essere valutata utilizzando la temperatura effettiva dell'apparecchiatura, la temperatura ambiente, il movimento dell'aria, l'orientamento della coperta e le proprietà superficiali.
Un risultato di temperatura superficiale misurato in aria interna ferma non dovrebbe essere dato per scontato per il servizio esterno con vento, pioggia o luce solare diretta. Le condizioni di test o di calcolo devono essere dichiarate.
Alcune valvole, componenti dello scarico e gruppi di processo sono installati vicino a protezioni, pareti, pavimenti o tubazioni adiacenti. Un materassino spesso può fornire un buon isolamento sulla carta, ma essere impossibile da montare, chiudere o rimuovere.
I progetti con spazio ridotto possono richiedere un'anima più sottile con una migliore efficienza termica, un materassino segmentato, uno spessore ridotto solo in corrispondenza del restringimento o una modifica della posizione di chiusura. Qualsiasi riduzione locale deve essere verificata perché può creare un'area più calda sulla copertura finita.
Cilindri di iniezione, filtri riscaldati, tamburi e altre apparecchiature di processo possono richiedere un isolamento per ridurre i cicli o mantenere la temperatura del prodotto. In queste applicazioni, la potenza del riscaldatore, il ciclo operativo, il tempo di riscaldamento e i requisiti di accesso possono contare quanto la temperatura superficiale massima.
Due materiali isolanti con lo stesso spessore nominale non forniscono necessariamente le stesse prestazioni termiche. Il valore rilevante è la conducibilità termica del materiale nell'intervallo di temperatura previsto, insieme a densità, comportamento alla compressione e stabilità a lungo termine.
Il materassino agugliato in fibra di vetro è ampiamente utilizzato nelle coperture industriali flessibili perché può essere tagliato, stratificato e cucito in forme irregolari. È adatto per molte applicazioni generali ad alta temperatura quando il grado selezionato corrisponde alla temperatura operativa. Lo spessore finale dovrebbe tenere conto della compressione nei punti di trapuntatura, nelle cuciture e nelle curve strette.
Il materassino agugliato in silice viene scelto quando è richiesta un'anima per temperature più elevate mantenendo una struttura agugliata e flessibile. La composizione del materiale, la densità e lo spessore disponibile devono essere confermati anziché presupporre che ogni materassino in silice abbia le stesse prestazioni.
L'isolamento in fibra ceramica può essere preso in considerazione per condizioni ad alta temperatura più gravose. Il design del materassino necessita comunque di un rivestimento idoneo per il lato caldo, di un guscio esterno, di un filo da cucitura e di un sistema di chiusura adeguati. Un'anima per alte temperature non rende automaticamente l'intero gruppo idoneo alla stessa temperatura.
Un isolamento flessibile ad alta efficienza può essere d'aiuto dove lo spazio o il peso sono limitati, ma il confronto dovrebbe essere fatto utilizzando i dati termici del progetto, i requisiti di movimentazione e il costo totale installato. Un materiale sottile non è automaticamente la scelta migliore se si danneggia facilmente, è difficile da cucire o non è adatto a rimozioni ripetute.
BSTFLEX fornisce anime isolanti per alte temperature in molteplici tipologie di materiale e spessori. La disponibilità dipende dal grado dell'anima e dalle specifiche del progetto. Gli acquirenti che confezionano autonomamente le proprie coperture possono anche consultare la guida ai materiali per materassini isolanti rimovibili.
La temperatura massima d'uso del materiale descrive la capacità termica nelle condizioni dichiarate. Non indica all'acquirente quanto calore passerà attraverso il materassino né quale sarà la temperatura della superficie esterna.
Le prestazioni dell'isolamento dipendono dall'intero gruppo. Un materiale può tollerare il lato caldo ma richiedere comunque uno spessore maggiore per soddisfare un obiettivo di dispersione termica. Viceversa, un'anima più spessa non può compensare un tessuto esterno, un filo o un elemento di fissaggio non idonei all'esposizione.
La temperatura di esercizio continuo e il picco di breve durata devono essere forniti separatamente. Fiamma diretta, perdite di scarico, schizzi di metallo fuso e calore radiante da una sorgente adiacente sono condizioni diverse e non devono essere trattate come un normale contatto superficiale.
Il trasferimento di calore da un corpo valvola piccolo non è identico al trasferimento di calore da un grande serbatoio piatto alla stessa temperatura. Curvatura, area superficiale, orientamento e flusso d'aria locale influiscono sul risultato.
Lo spessore del materassino modifica anche le dimensioni esterne finite. Su un tubo piccolo, l'aggiunta di isolamento attorno all'intera circonferenza può produrre un aumento percentuale significativo del diametro esterno. Ciò può influire su fascette, protezioni, passarelle e sulla distanza dalle linee adiacenti.
Per un filtro o un tamburo di grandi dimensioni, lo stesso spessore nominale può creare un pannello pesante e difficile da rimuovere in un unico pezzo. Suddividere la copertura in sezioni etichettate può migliorare la movimentazione senza modificare lo spessore dell'anima selezionato.
I calcoli termici partono spesso da uno strato isolante uniforme, ma una copertura cucita include sovrapposizioni, cuciture, intagli, punti di trapuntatura e sistemi di fissaggio. Questi dettagli tengono unito il materassino e lo rendono rimovibile, ma possono anche influire sullo spessore locale.

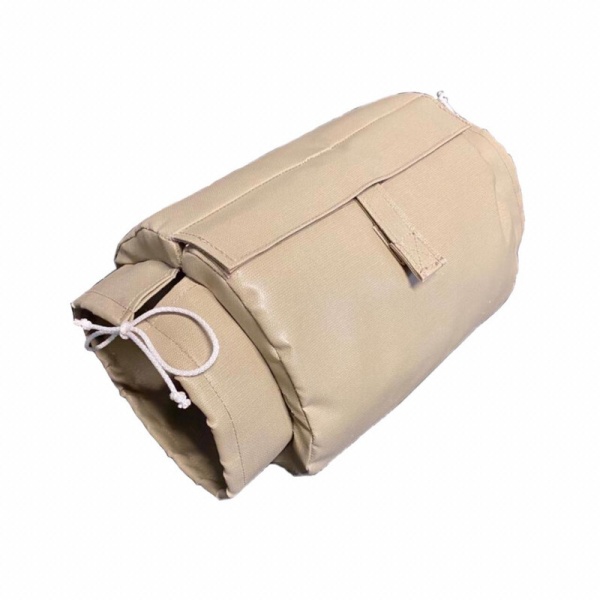

Questi effetti sono particolarmente importanti su valvole, flange e apparecchiature con molti attraversamenti. Il design della cappotta isolante rimovibile per valvole dovrebbe garantire l'accesso allo stelo, alla leva o all'attuatore mantenendo il confine dell'isolamento il più continuo possibile.
Misurare la distanza minima dall'apparecchiatura nuda a ogni ostacolo circostante. Includere pareti, pavimenti, protezioni, passarelle portacavi, strutture di supporto in acciaio, tubazioni adiacenti e parti in movimento.
Lo spazio richiesto è superiore allo spessore nominale del nucleo. Potrebbe essere necessario prevedere un margine per:
Una coperta che si inserisce nello spazio statico ma che non può essere aperta o rimossa non è un design rimovibile pratico. Utilizzare la procedura di misurazione in come misurare per una coperta isolante rimovibile personalizzata prima che lo spessore finale del nucleo venga approvato.
I nuclei isolanti flessibili contengono spazi d'aria che contribuiscono alla resistenza termica. Una compressione eccessiva riduce lo spessore e può alterare le prestazioni. La compressione può verificarsi in corrispondenza di giunture, sotto le cinghie, attorno a piccoli raggi o quando una coperta è stata modellata in modo troppo stretto.
Lo scopo della chiusura è trattenere saldamente la coperta, non schiacciarla contro l'attrezzatura. Se una copertura richiede ripetutamente una forza eccessiva per essere chiusa, controllare le dimensioni dell'attrezzatura, il modello, la sovrapposizione e lo spessore del nucleo invece di limitarsi a stringere l'hardware.
Per la produzione ripetuta, il campione approvato dovrebbe definire come viene controllato lo spessore della coperta. Il punto di ispezione, il metodo di misurazione e la tolleranza accettabile dovrebbero essere coerenti, poiché una coperta morbida può fornire letture diverse sotto pressioni diverse.
Una sezione isolante spessa può essere costruita con più di uno strato. Gli strati multipli possono facilitare il taglio e l'assemblaggio e possono ridurre la possibilità che i giunti si allineino lungo l'intero spessore. Possono anche consentire di combinare materiali diversi laddove il progetto lo richieda.
La stratificazione deve essere controllata. Gli strati non fissati possono spostarsi, raggrupparsi o separarsi durante la manipolazione. Il design dovrebbe specificare l'orientamento dello strato, la posizione del giunto, l'attacco interno e il modo in cui il nucleo viene trattenuto all'interno del guscio.
L'utilizzo di più strati non migliora automaticamente il risultato se l'assemblaggio finito è fortemente compresso o montato male.
| Condizione del progetto | Probabile direzione del design | Informazioni necessarie |
|---|---|---|
| La riduzione della dispersione termica è l'obiettivo principale | Calcolare il tipo e lo spessore del nucleo in base al flusso di calore richiesto | Temperatura superficiale, condizioni ambientali, dimensioni dell'attrezzatura e obiettivo di dispersione termica |
| La temperatura della superficie esterna è limitata | Selezionare l'assemblaggio in base all'obiettivo di temperatura al tatto o superficiale dichiarato | Temperatura target, temperatura ambiente, vento e orientamento della coperta |
| Lo spazio libero è limitato | Esaminare nuclei più sottili, profilazione locale o costruzione segmentata | Spazi minimi, fotografie e direzione di rimozione |
| La coperta viene rimossa frequentemente | Bilanciare lo spessore termico con la manipolazione, le dimensioni del pannello e la ritenzione del nucleo | Intervallo di manutenzione, accesso per l'installatore e peso accettabile del pannello |
| L'attrezzatura presenta forti vibrazioni | Controllare il movimento del nucleo, la trapuntatura e la sicurezza della chiusura | Fonte di vibrazione, posizione di montaggio e ciclo di servizio |
| L'attrezzatura irregolare presenta molte penetrazioni | Utilizzare sezioni sagomate e sovrapposizioni controllate invece di una copertura ingombrante | Dimensioni dettagliate, fotografie e punti di accesso |
Laddove una specifica di progetto richieda uno standard di isolamento industriale o un metodo di calcolo prescritto, tali requisiti dovrebbero controllare la selezione. Non sostituire un calcolo ingegneristico richiesto con una tabella di spessore generica online.
Per ricevere una raccomandazione e un preventivo utili, fornire:
Per un nuovo progetto personalizzato, la paginaproduttore di coperte isolanti rimovibili personalizzatespiega i percorsi di disegno, materiale e produzione disponibili da BSTFLEX.
La stessa temperatura operativa può richiedere spessori diversi per dimensioni dell'attrezzatura, condizioni ambientali e obiettivi di prestazione differenti.
Un nucleo può resistere alla temperatura ma essere comunque troppo sottile per soddisfare il risultato termico richiesto.
L'aumento dello spessore dell'anima incrementa l'ingombro esterno del mantello e potrebbe interferire con protezioni, passaggi, supporti o apparecchiature adiacenti.
Una chiusura stretta non sostituisce un modello corretto. Una compressione eccessiva può ridurre lo spessore installato e creare prestazioni disomogenee.
Lo spazio libero locale e la geometria possono richiedere sezioni di mantello separate o variazioni di spessore controllate. Tali modifiche dovrebbero essere documentate anziché effettuate in modo informale durante l'installazione.
Il rivestimento esterno, il rivestimento interno, le cuciture e la minuteria influiscono a loro volta sulle dimensioni finite e sulla capacità operativa. È necessario esaminare la struttura completa.
Non esiste uno spessore standard universale per ogni applicazione. I progetti dovrebbero selezionare lo spessore in base al materiale dell'anima, alla temperatura dell'apparecchiatura, alle condizioni ambientali, all'obiettivo di prestazione, alla geometria e allo spazio libero disponibile.
Uno spessore aggiuntivo riduce solitamente il trasferimento di calore quando il materiale e l'installazione rimangono idonei, ma il miglioramento non è lineare. Uno spessore maggiore aumenta anche dimensioni, peso, costo e spazio libero necessario per l'installazione.
La modellazione sagomata locale può essere possibile, ma l'area ridotta potrebbe diventare più calda o disperdere più calore. Il progetto dovrebbe essere rivisto anziché ritagliare o comprimere il mantello durante l'installazione.
Il progetto dovrebbe definire se si sta verificando lo spessore nominale dell'anima, lo spessore assemblato o lo spessore installato. Una copertura flessibile può comprimersi sotto lo strumento di misurazione, pertanto il metodo e la pressione dovrebbero essere coerenti.
Sì, quando la combinazione soddisfa uno scopo termico o costruttivo definito. L'ordine degli strati, la compatibilità dei materiali, il fissaggio e lo spessore totale dovrebbero essere specificati.
Lo spazio libero deve accogliere l'intero mantello, le cuciture, le sovrapposizioni e gli elementi di fissaggio, oltre allo spazio necessario per l'installazione e la rimozione. Misurare il punto più stretto e mostrare gli ostacoli vicini nelle fotografie.
Sì. Il tipo di anima e lo spessore nominale possono essere selezionati per il progetto, in base alla disponibilità del materiale e ai requisiti di fabbricazione. Fornire l'obiettivo termico e lo spazio disponibile al momento della richiesta.
No, a meno che non vengano specificamente richieste le dimensioni del mantello finito. Fornire le dimensioni effettive dell'apparecchiatura e identificare eventuale isolamento esistente. I margini per il modello, le cuciture e le sovrapposizioni vengono gestiti durante la progettazione del mantello.
Inviare il disegno dell'apparecchiatura, le dimensioni, la temperatura d'esercizio, le condizioni ambientali, l'obiettivo termico, lo spazio libero minimo e la quantità richiesta a sales@pkfiresleeve.com. BSTFLEX può esaminare l'applicazione e inviare un preventivo per una struttura di mantello isolante rimovibile personalizzata in base alle informazioni fornite.
