La guaina in fibra di vetro saturata è un tubo in fibra di vetro trecciato trattato con un legante in resina per aiutare a mantenere insieme i filati durante il taglio e l'installazione. Per un acquirente di produzione, la domanda utile è come si comporta la guaina finita sulla linea di assemblaggio: se un'estremità tagliata rimane gestibile, se il tubo passa sopra il componente e se mantiene la protezione richiesta dopo l'esposizione in servizio.

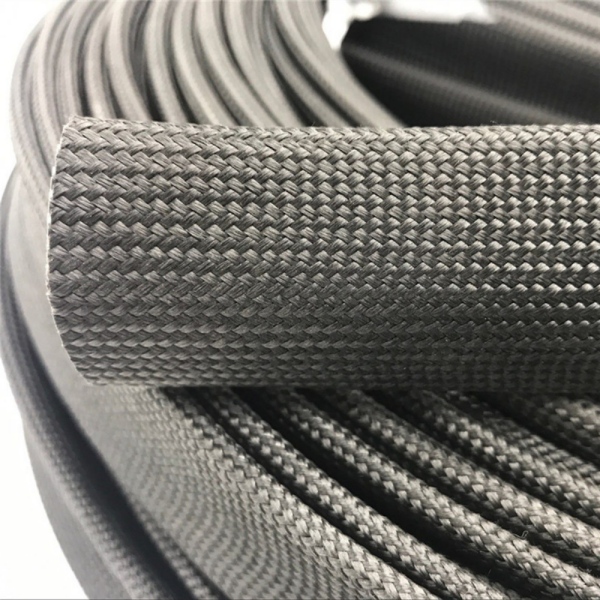

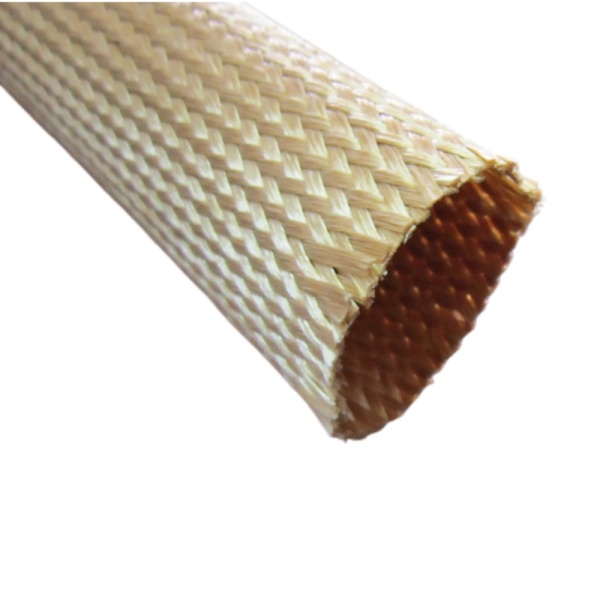

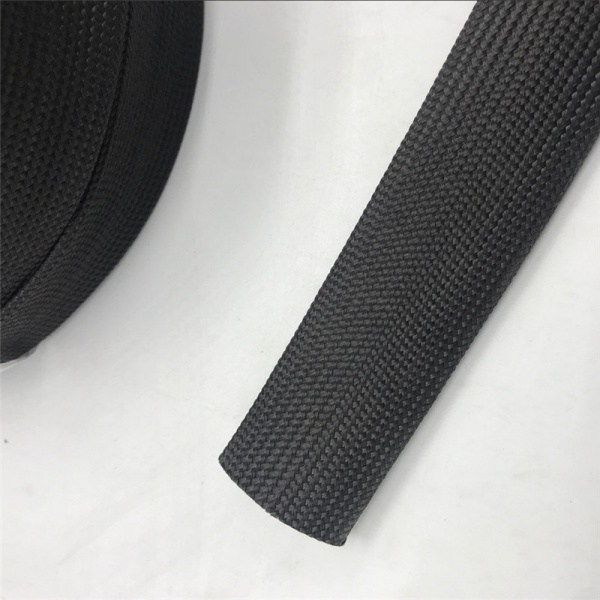

BSTFLEX guaina trecciata in fibra di vetro saturata FGS-ST utilizza filato in fibra di vetro con un trattamento in resina acrilica. Questa guida descrive una procedura di valutazione dei campioni; i limiti di accettazione dovrebbero essere concordati per l'assemblaggio previsto.

Il trattamento aiuta a stabilizzare la treccia e a ridurre le fibre sciolte durante la manipolazione. Ciò può essere importante quando gli operatori tagliano molti pezzi corti o spingono una guaina lungo un cavo o un tubo. Non rende ogni taglio completamente privo di fibre sciolte e non deve essere considerato come prova di una superficie sigillata e impermeabile.
Le condizioni della treccia di vetro e le condizioni del legante sono punti di ispezione separati. Per un'installazione riscaldata, chiedi come si comporta la finitura in resina durante l'esposizione iniziale e il servizio successivo. Un valore di temperatura per la fibra non stabilisce che la finitura superficiale originale, la flessibilità o la resistenza alla manipolazione rimarranno inalterate a quella temperatura.
Inizia con le dimensioni e lo spessore di produzione proposti. Usa lo strumento di taglio destinato al lavoro; la pagina del prodotto identifica le forbici come opzione di taglio. Mantieni coerenti le condizioni della lama e il metodo di taglio quando confronti i campioni. Misura la guaina senza tirarla e registra se la lunghezza di produzione si riferisce al pezzo tagliato rilassato o alla copertura installata.
Ispeziona il taglio immediatamente, poi dopo la normale manipolazione. Fotografa la stessa estremità prima dell'installazione e dopo aver tirato la guaina in posizione. Cerca filati che si separano dalla treccia, trefoli sciolti che sporgono in un'area del connettore e cambiamenti nella forma dell'estremità. Un campione appena tagliato da solo non mostrerà cosa succede dopo una manipolazione ripetuta.

Usa la dimensione esterna maggiore che la guaina deve superare, inclusi raccordi, spalle dei connettori o variazioni locali del diametro del tubo. Il diametro interno nominale della guaina è un punto di partenza; il campione determina se la costruzione finita passa senza forza o danni eccessivi.
Osserva dove gli operatori afferrano il tubo. Tirare forte su un'estremità può cambiare la forma di una treccia e influire sulla lunghezza che copre il componente. Segna la copertura richiesta sull'assemblaggio e controllala di nuovo dopo che la guaina è posizionata e trattenuta. Includi curve e morsetti nella prova anziché testare solo una sezione diritta.
| Punto di ispezione | Cosa registrare | Decisione prima della produzione |
|---|---|---|
| Estremità tagliata | Sfilacciamento e fibre sciolte prima e dopo la manipolazione | Concorda una condizione finale accettabile utilizzando un campione di riferimento o una fotografia |
| Adattamento sugli ostacoli | Dimensione massima di passaggio, sforzo di installazione e danno visibile | Conferma dimensioni e sequenza di assemblaggio |
| Copertura installata | Lunghezza coperta, arricciatura in corrispondenza delle curve e movimento alle estremità | Imposta la lunghezza di taglio e i dettagli di ritenzione |
| Contatto con l'hardware | Punti di sfregamento e pressione dei morsetti | Regola l'instradamento o definisci un test di usura rappresentativo |
| Dopo l'esposizione al calore | Condizione del legante, flessibilità, integrità della treccia e stabilità dell'estremità | Approva l'assemblaggio finito rispetto ai suoi requisiti di servizio |
Definisci la fonte di calore, la durata dell'esposizione e se il riscaldamento è continuo o ciclico. Specifica se la guaina tocca la superficie calda o si trova nelle vicinanze. Laddove lo scopo è la protezione termica, misura il componente protetto nelle condizioni operative previste e confronta il risultato con la temperatura consentita di quel componente.
Se l'esposizione ai fluidi è rilevante, identifica il fluido effettivo, la temperatura e la durata del contatto. Una descrizione generale della resistenza chimica non può stabilire la compatibilità con ogni detergente, fluido idraulico o prodotto chimico di processo. Includi il metodo di pulizia previsto nella valutazione del campione quando la guaina verrà pulita in servizio.
Per applicazioni con un requisito elettrico specificato, richiedi i dati per la costruzione finita e il metodo di prova applicabile. Non selezionare una classe dielettrica dalla parola fibra di vetro. Allo stesso modo, il contenimento dello scoppio del tubo e la protezione diretta dalle fiamme richiedono prove proprie; non sono stabiliti superando un controllo dell'estremità tagliata o dell'abrasione.
Conserva il campione approvato insieme al diametro interno concordato, allo spessore, alla lunghezza di taglio, al colore e all'imballaggio. Registra qualsiasi trattamento delle estremità e il metodo utilizzato per ispezionarlo. Se i pezzi tagliati saranno forniti sfusi, valuta come le estremità sopravvivono all'imballaggio e alla rimozione dalla confezione, non solo un singolo campione preparato a mano.
La pagina del prodotto FGS-ST offre opzioni di spessore, lunghezza e imballaggio su richiesta. Invia tali requisiti con la quantità annuale e la quantità di prova in modo che il preventivo corrisponda alla stessa costruzione che intendi approvare. Conferma la quantità minima d'ordine attuale nel preventivo.

No. Il trattamento ha lo scopo di ridurre lo sfilacciamento e migliorare la stabilità di manipolazione. Il taglio, la manipolazione ripetuta e l'installazione su parti ruvide possono comunque danneggiare la treccia. Definire la qualità accettabile dell'estremità tagliata per il proprio processo.
Non darlo per scontato. Laddove le vibrazioni o la manutenzione possano spostare la guaina, valutare il metodo di ritenzione sull'assieme. Verificare l'idoneità di qualsiasi nastro, fascetta o altra terminazione aggiunta rispetto alla temperatura e al componente adiacente.
Sì, quando funzionerà in un ambiente riscaldato. Ispezionare la treccia e la finitura dopo l'esposizione rappresentativa, quindi ripetere qualsiasi manipolazione o flessione prevista durante la manutenzione. Il solo aspetto del nuovo campione non è sufficiente per tale approvazione.
Fornire il diametro del componente, il maggiore ostacolo all'installazione, la copertura richiesta, lo spazio disponibile, le condizioni di esposizione e la quantità. Includere fotografie di pieghe e punti di ritenuta. Per lo sviluppo dei campioni BSTFLEX, Anhui Parker New Material Co., Ltd. può esaminare questi dettagli rispetto alla struttura FGS-ST proposta.
Vedere le specifiche della guaina in fibra di vetro saturata per identificare una dimensione iniziale per la prova.
