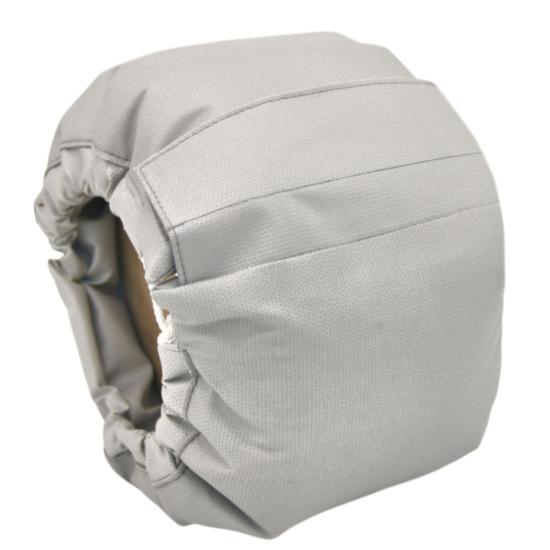

I rivestimenti isolanti rimovibili per flange BSTFLEX sono realizzati su misura in base al diametro della flangia, alla dimensione del tubo, alla sporgenza dei bulloni e allo spazio di installazione disponibile. La struttura multistrato riutilizzabile aiuta a controllare la dispersione di calore e la temperatura della superficie esposta, consentendo al contempo l'apertura del giunto flangiato per ispezioni o manutenzione senza distruggere l'isolamento.
ordine (moq):
1Una copertura isolante rimovibile per flange è un rivestimento termico realizzato su misura, progettato per i collegamenti a flangia imbullonati nei sistemi di tubazioni industriali. Chiude il vuoto di isolamento attorno al corpo della flangia, ai bulloni e all'isolamento adiacente della tubazione, preservando al contempo l'accesso al giunto per ispezione, serraggio, manutenzione o sostituzione.
BSTFLEX produce ogni copertura per flangia basandosi sulle dimensioni effettive dell'attrezzatura piuttosto che su una forma standard di magazzino. I clienti possono inviare un disegno, una scheda di misurazione, fotografie o un campione fisico. La geometria della copertura, lo spessore dell'isolamento, il sistema di tessuto e il sistema di fissaggio vengono quindi selezionati in base alla temperatura operativa, all'ambiente di servizio e ai requisiti di manutenzione.
I collegamenti a flangia vengono spesso lasciati esposti perché l'isolamento rigido è difficile da rimuovere e reinstallare attorno a bulloni e profili irregolari. Una flangia calda non coperta può diventare una fonte concentrata di perdita di calore e creare una superficie calda vicino a operatori, cavi o attrezzature vicine.
Una copertura isolante rimovibile montata correttamente fornisce una copertura termica senza sigillare permanentemente il giunto. Quando è necessaria la manutenzione, i dispositivi di fissaggio possono essere rilasciati e la copertura completa rimossa. Una volta terminato il lavoro, la stessa copertura può solitamente essere reinstallata, evitando il taglio e la sostituzione ripetuti dell'isolamento convenzionale.
Il solo diametro esterno non è sufficiente per produrre una copertura per flangia affidabile. La lunghezza dei bulloni, lo spessore dell'isolamento del tubo, la larghezza della flangia, i raccordi adiacenti e lo spazio di installazione possono influenzare il modello finito. BSTFLEX esamina l'intero gruppo prima di confermare la costruzione.

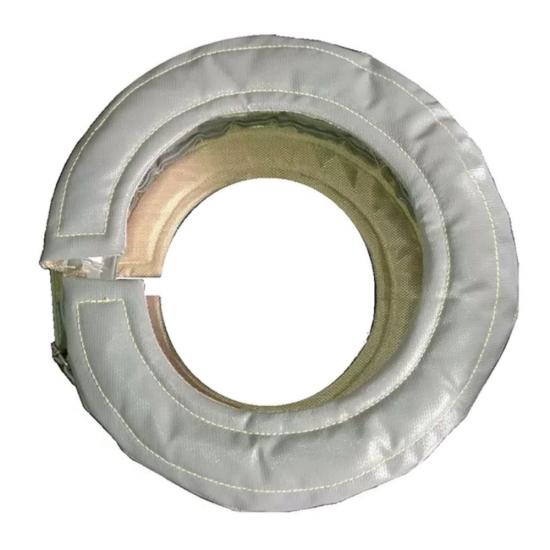

La copertura può essere prodotta come rivestimento avvolgente in un unico pezzo o come costruzione divisa quando l'accesso è limitato. Aperture, sovrapposizioni, bordi rinforzati e ritagli locali possono essere incorporati per supporti, scarichi, strumenti o tubazioni vicine. È possibile aggiungere etichette di identificazione quando un impianto utilizza molte coperture simili.
| Sezione di copertura | Opzioni di materiale disponibili | Considerazioni sulla selezione |
|---|---|---|

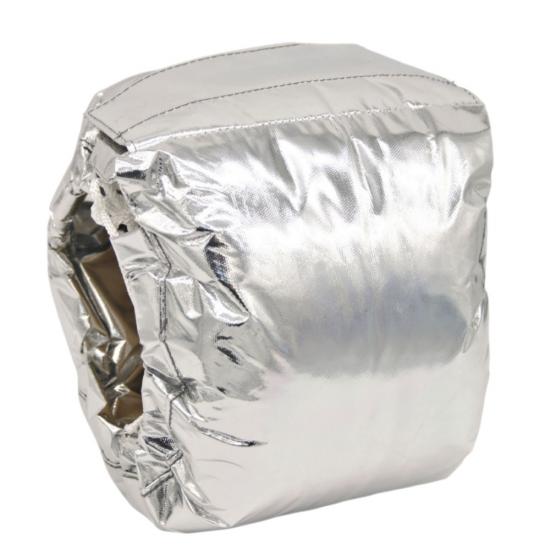

| Copertura esterna | Fibra di vetro rivestita in silicone, PFibra di vetro rivestita in TFE, fibra di vetro alluminizzata o altri tessuti rivestiti resistenti al calore | Condizioni di agenti atmosferici, olio, umidità, abrasione, calore radiante e pulizia |
| Nucleo isolante | Materassino agugliato in fibra di vetro, materassino agugliato in silice, isolamento in fibra ceramica o isolamento a base di aerogel | Temperatura operativa, spessore richiesto, spazio disponibile e obiettivo termico |
| Rivestimento lato caldo | Tessuto in fibra di vetro, tessuto in silice, foglio di acciaio inossidabile o rete in acciaio inossidabile | Temperatura di contatto diretto, vibrazioni, abrasione e ambiente di processo |
| Sistema di fissaggio | Anelli a D e cinghie, ganci in acciaio inossidabile e filo di legatura, molle, fibbie o altre chiusure rimovibili | Spazio di installazione, frequenza di rimozione, vibrazioni e temperatura di esposizione |
| Rinforzo | Rete in acciaio inossidabile, cuciture rinforzate, protezione dei bordi, perni di trapuntatura o hardware di supporto | Dimensioni della copertura, orientamento, movimento e carico meccanico |
Le classificazioni di temperatura dei materiali non possono essere applicate alla copertura finita senza esaminare l'intero gruppo. Il tessuto esterno, il nucleo isolante, il rivestimento, il filo, i dispositivi di fissaggio e il metodo di installazione devono funzionare insieme nelle condizioni di servizio effettive.
BSTFLEX può produrre coperture isolanti per flange a faccia rialzata, flange a faccia piana, raccordi per tubi e altri collegamenti imbullonati. I design possono essere adattati a tratti di tubi orizzontali, tubazioni verticali, gruppi di valvole a montaggio ravvicinato e flange posizionate vicino a pareti, supporti o altre attrezzature.
Informazioni accurate sul progetto aiutano a evitare interferenze con bulloni, supporti e apparecchiature vicine. Per una nuova copertura isolante per flange, fornire il maggior numero possibile dei seguenti dettagli:
Per assemblaggi complessi, una fotografia con dimensioni contrassegnate o un semplice disegno dimensionale è solitamente più utile della sola dimensione della flangia. BSTFLEX può anche lavorare partendo da un campione approvato quando gli ordini ripetuti richiedono una vestibilità coerente.
Il metodo di fissaggio deve corrispondere sia alla temperatura di lavoro che al modo in cui i team di manutenzione gestiscono la copertura. Gli anelli a D con cinghie forniscono una tensione regolabile e sono adatti per molte applicazioni industriali generali. Ganci in acciaio inossidabile, filo di allacciatura e molle sono disponibili laddove temperature più elevate, vibrazioni o accessi frequenti richiedono una chiusura interamente in metallo.

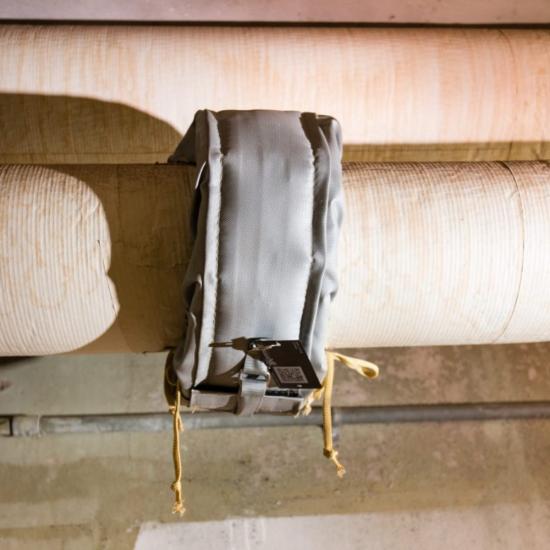

Il modello può includere lembi di sovrapposizione attorno alle aperture dei tubi per ridurre gli spazi esposti. Linguette di trazione rinforzate e chiusure chiaramente posizionate possono semplificare la rimozione mentre si indossano guanti industriali. Laddove l'orientamento è importante, etichette permanenti possono identificare il numero dell'apparecchiatura, la direzione del flusso o la posizione di installazione.
Una copertura isolante per flange e una protezione per flange servono a scopi diversi. La copertura isolante è un prodotto termico multistrato destinato a ridurre il trasferimento di calore e fornire un accesso rimovibile. Una protezione per flange o uno schermo antispruzzo è progettato principalmente per aiutare a contenere o indicare perdite da un collegamento a flangia pressurizzato.
Un prodotto non dovrebbe essere automaticamente trattato come un sostituto dell'altro. Se un progetto richiede sia isolamento termico che protezione dalle perdite, il design deve essere rivisto in base al fluido di processo, alla pressione, al drenaggio, ai requisiti di ispezione e alle procedure di sicurezza.
BSTFLEX supporta prototipi singoli, coperture di ricambio e produzione OEM ripetuta. Le coperture possono essere prodotte da disegni del cliente, misurazioni in loco, fotografie, modelli o campioni approvati. Per i programmi ripetuti, i codici articolo, le etichette di identificazione e i requisiti di imballaggio possono essere incorporati nelle specifiche di produzione.
I progetti di sostituzione dovrebbero includere informazioni sulla costruzione della copertura precedente e sul motivo della sostituzione. Danni da calore, esposizione chimica, elementi di fissaggio strappati, scarsa vestibilità o accesso limitato per la manutenzione potrebbero richiedere un materiale o un modello diverso piuttosto che una copia diretta.
Sono normalmente realizzate su ordinazione perché il diametro della flangia, la sporgenza del bullone, l'isolamento del tubo e lo spazio di installazione differiscono tra i sistemi. I dati standard delle flange possono essere utilizzati come punto di partenza, ma l'assemblaggio installato dovrebbe essere controllato prima della produzione.
Sì. Il prodotto è progettato per essere aperto e reinstallato durante l'ispezione o la manutenzione. La durata effettiva dipende dalla temperatura, dalla manipolazione, dalla contaminazione, dai danni meccanici e dal fatto che i materiali selezionati corrispondano all'ambiente operativo.
Sì, ma un rivestimento combinato per valvola e flangia non è sempre la soluzione migliore. Coperture separate possono consentire un accesso più rapido a un singolo componente, mentre una copertura combinata può ridurre giunture e spazi esposti. BSTFLEX può esaminare entrambe le opzioni a partire dal disegno tecnico dell'attrezzatura.
Sì. I modelli per esterni possono utilizzare tessuti esterni resistenti alle intemperie, cuciture protette, dettagli per il drenaggio e chiusure adatte. La copertura finita deve comunque essere installata in modo che l'acqua non possa accumularsi all'interno del sistema di isolamento.
Negli acquisti industriali, questi termini sono spesso usati per lo stesso tipo generale di isolamento flessibile rimovibile. Copertura isolante per flangia è il nome di prodotto più chiaro perché identifica sia il componente isolato che la funzione del prodotto.
Sì. Un campione utilizzabile può aiutare a confermare forma, chiusure e sequenza di installazione. Eventuali problemi di adattamento noti o aree danneggiate dovrebbero essere segnalati in modo che non vengano ripetuti nella nuova copertura.
Invia le dimensioni della flangia, la temperatura operativa, la quantità, le fotografie e i disegni disponibili a BSTFLEX. Esamineremo la struttura degli strati, il metodo di fissaggio, lo spazio di installazione e l'approccio produttivo per la tua applicazione.
