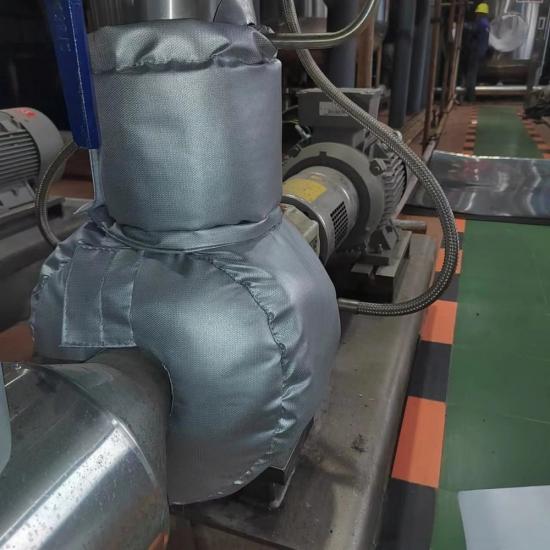

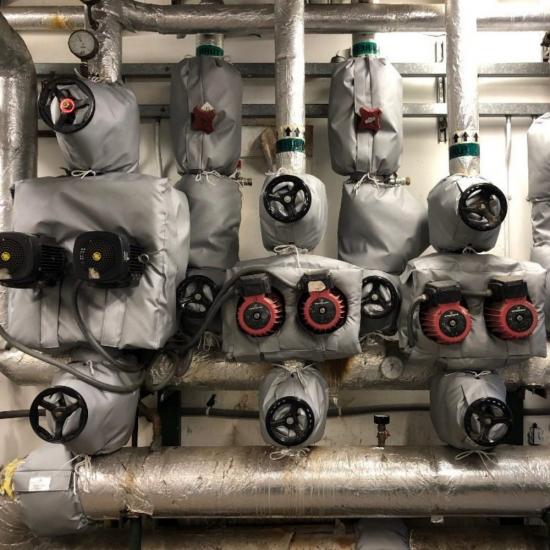

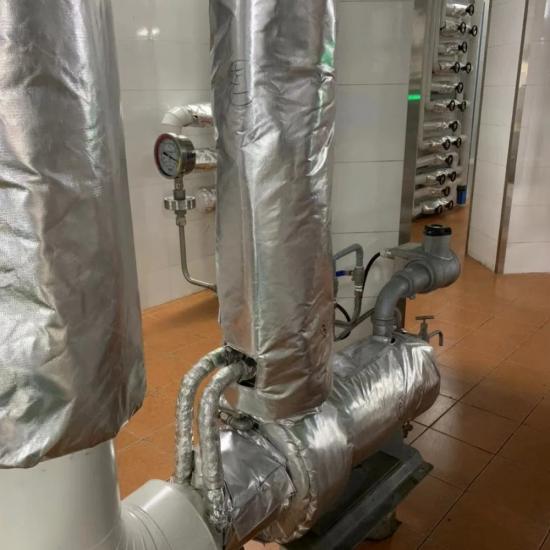

Le coperture isolanti rimovibili per pompe BSTFLEX sono realizzate su misura per pompe industriali che gestiscono fluidi di processo riscaldati. Ogni copertura riutilizzabile è modellata attorno al corpo della pompa, ai collegamenti di aspirazione e mandata, ai supporti e ai punti di manutenzione, contribuendo a ridurre il calore esposto pur mantenendo accessibili guarnizioni, cuscinetti, giunti e altre aree di manutenzione.
ordine (moq):
1BSTFLEX produce coperture isolanti rimovibili per pompe industriali che trasportano condensa di vapore, olio termico, asfalto, resina, adesivi, prodotti chimici e altri fluidi di processo sensibili alla temperatura. Ogni copertura è realizzata attorno alla geometria effettiva della pompa, non selezionata da una misura di magazzino generica.
La copertura si adatta alla parte isolata del corpo pompa e ai relativi collegamenti, consentendo al contempo l'accesso programmato a guarnizioni, cuscinetti, scarichi, sfiati, aree di accoppiamento e punti di montaggio. Una struttura rimovibile può essere aperta durante la manutenzione e reinstallata senza dover tagliare e ricostruire l'isolamento convenzionale.
Le pompe combinano corpi curvi, collegamenti flangiati, piedini di supporto, passaggi dell'albero e tubazioni vicine in uno spazio compatto. Queste caratteristiche rendono l'isolamento rigido difficile da installare e scomodo da rimuovere. Lasciare il corpo pompa esposto, tuttavia, può creare un'interruzione in una linea di processo altrimenti isolata.
Un rivestimento isolante personalizzato per pompe segue il profilo dell'attrezzatura separando le aree che devono rimanere accessibili. A seconda della pompa e della procedura di manutenzione, il sistema finito può utilizzare una copertura avvolgente o diverse sezioni numerate. Le coperture divise sono utili quando i tecnici devono rimuovere la sezione del corpo pompa senza disturbare l'isolamento attorno ai collegamenti di aspirazione e mandata.
Il limite dell'isolamento deve essere confermato prima della produzione. Motori elettrici, aperture di ventilazione, protezioni dei giunti, alloggiamenti dei cuscinetti, tenute meccaniche e altri componenti sensibili al calore o in movimento non devono essere coperti a meno che il produttore dell'attrezzatura e l'ingegnere di progetto non abbiano approvato la disposizione.
Le coperture isolanti rimovibili per pompe vengono utilizzate dove il corpo pompa opera al di sopra o al di sotto della temperatura circostante e deve rimanere disponibile per l'ispezione. Le applicazioni comuni includono:
Questo prodotto è destinato all'isolamento di apparecchiature industriali. Non è una copertura per pompe da pozzo domestiche, un involucro per pompe di piscine, una coperta acustica per pompe di calore o una borsa autoriscaldante antigelo. Le applicazioni che richiedono un riscaldamento attivo devono utilizzare un sistema di riscaldamento o tracciamento termico progettato separatamente.
Il sistema di strati finale viene selezionato in base alla temperatura operativa, al fluido della pompa, all'ambiente di installazione, allo spazio disponibile e alla frequenza di rimozione. Una tipica copertura isolante rimovibile per pompe include uno strato protettivo esterno, un nucleo di isolamento termico, un rivestimento interno resistente al calore e componenti di fissaggio riutilizzabili.
| Strato o componente | Tipico Opzioni | Scopo del design |
|---|---|---|
| Copertura protettiva esterna | Fibra di vetro rivestita in silicone, fibra di vetro rivestita in PTFE, fibra di vetro alluminizzata o altri tessuti rivestiti resistenti al calore | Protegge l'isolamento da manipolazione, umidità, olio, agenti atmosferici e contaminazione del sito |
| Nucleo isolante | Materassino in fibra di vetro agugliata, materassino in silice agugliata, isolamento in fibra ceramica o isolamento a base di aerogel | Fornisce la resistenza termica richiesta entro lo spessore consentito |
| Rivestimento interno | Tessuto in fibra di vetro, tessuto in silice, foglio di acciaio inossidabile o rete in acciaio inossidabile | Contiene l'isolamento ed è rivolto verso la superficie calda dell'apparecchiatura |
| Chiusure | Anelli a D e cinghie, ganci in acciaio inossidabile, filo di allacciatura, molle, fibbie o altri elementi di fissaggio rimovibili | Fissa le sezioni sagomate e consente una rimozione ripetuta |
| Rinforzo | Spilli da trapuntatura, rete in acciaio inossidabile, cuciture rinforzate, protezione dei bordi e toppe di usura locali | Mantiene la posizione dello strato attorno a superfici curve e irregolari |
La capacità di temperatura deve essere valutata come un assemblaggio completo. Il tessuto, il nucleo isolante, il rivestimento, il filo per cucire, gli elementi di fissaggio e gli spazi liberi influenzano tutti l'idoneità di una costruzione per una particolare pompa.
Una copertura per pompa solitamente richiede più dettagli nel modello rispetto a una semplice giacca per tubi o flange. L'involucro può avere diametri diversi su ciascun lato e l'apertura lato motore deve adattarsi attorno all'albero o all'area di tenuta senza entrare in contatto con le parti in movimento. Anche i tappi di scarico, gli sfiati, i collegamenti di pressione e le targhette potrebbero dover rimanere visibili.
BSTFLEX può dividere la copertura in sezioni individuali per l'involucro, il collegamento di aspirazione e il collegamento di scarico. I lembi sovrapposti possono ridurre gli spazi tra le sezioni consentendo al contempo di rimuovere una parte in modo indipendente. Etichette permanenti possono identificare il numero dell'apparecchiatura, la sezione della copertura e la direzione di installazione.
Per una nuova giacca isolante per pompa è preferibile un disegno dimensionale. Quando un disegno non è disponibile, è possibile utilizzare fotografie e misurazioni sul campo per lo sviluppo preliminare del modello. Si prega di fornire:
Le fotografie dovrebbero mostrare la pompa dalla parte anteriore, posteriore, da entrambi i lati e dall'alto. Contrassegnare il confine di isolamento previsto direttamente su una fotografia in caso di incertezza su quali componenti debbano rimanere all'esterno della copertura.
La disposizione della chiusura dipende dalla temperatura, dalle vibrazioni, dallo spazio disponibile e dalla frequenza con cui la copertura verrà aperta. Gli anelli a D e le cinghie forniscono una tensione regolabile per molte pompe industriali generiche. Ganci in acciaio inossidabile, molle e filo di allacciatura possono essere selezionati dove si preferisce un sistema di fissaggio interamente metallico.
Le chiusure devono essere posizionate dove il personale di manutenzione può raggiungerle in sicurezza. Non devono essere collocate contro una parete, sotto la pompa o vicino ad apparecchiature rotanti. Linguette di trazione rinforzate possono essere aggiunte per semplificare la manipolazione quando i lavoratori indossano guanti protettivi.
La pompa deve essere spenta e messa in sicurezza secondo la procedura dell'impianto prima di rimuovere o installare la copertura. Dopo l'installazione, verificare che la giacca non ostruisca l'albero, il giunto, il flusso d'aria di raffreddamento, il percorso di scarico o l'accesso richiesto per i controlli di routine.
Durante la manutenzione programmata, ispezionare la copertura per isolamento contaminato, cuciture danneggiate, hardware allentato e deterioramento dovuto al calore. Un nucleo isolante bagnato o chimicamente contaminato dovrebbe essere esaminato invece di essere semplicemente coperto di nuovo. Anche la pompa e le tubazioni dovrebbero essere controllate per eventuali perdite prima della reinstallazione.
Isolare un involucro della pompa esposto può aiutare a ridurre il trasferimento di calore indesiderato tra il processo e lo spazio di lavoro circostante. Per i fluidi riscaldati, la copertura può favorire la ritenzione del calore attraverso il corpo della pompa. Può anche ridurre l'esposizione diretta alle superfici calde nelle aree industriali occupate.
Il risultato termico effettivo dipende dalla temperatura superficiale, dalle condizioni ambientali, dal tipo di isolamento, dallo spessore, dalla copertura e dalla qualità dell'installazione. Laddove sia richiesta una specifica temperatura superficiale esterna o un valore di perdita di calore, fornire le condizioni di progetto in modo che la costruzione possa essere valutata rispetto all'obiettivo del progetto.
BSTFLEX supporta prototipi, piccole quantità di progetto e forniture OEM ripetute. Le coperture possono essere prodotte da disegni tecnici, misurazioni in loco, modelli in cartone o tessuto, fotografie o un campione fisico approvato. Numeri di parte, etichette di sezione, identificazione del cliente e requisiti di imballaggio possono essere incorporati per programmi ripetuti.
Per i lavori di sostituzione, spiegare perché la copertura precedente viene sostituita. Una copia diretta potrebbe non risolvere i problemi causati da spazi liberi errati, chiusure inaccessibili, contaminazione, peso eccessivo o un confine di isolamento non idoneo. Le fotografie della copertura installata e rimossa aiutano a identificare le modifiche di design necessarie.
Normalmente, la copertura è progettata attorno al corpo della pompa e alle sezioni calde approvate, piuttosto che attorno al motore elettrico. La ventilazione del motore, i cuscinetti, i giunti, le guarnizioni e i componenti in movimento devono rimanere liberi, a meno che il produttore dell'attrezzatura non abbia approvato una diversa disposizione.
Solo quando la geometria esterna, le posizioni dei collegamenti e i punti di accesso richiesti sono sufficientemente simili. Per un adattamento affidabile, ogni modello di pompa o gruppo dimensionale dovrebbe essere esaminato separatamente.
Sì. Le flange possono essere incorporate nella copertura principale o isolate con coperture per flange rimovibili separate. Le sezioni separate solitamente offrono un accesso più comodo quando solo un collegamento richiede manutenzione.
Le costruzioni per esterni sono disponibili con tessuti esterni idonei, cuciture protette e accorgimenti per il drenaggio. La resistenza agli agenti atmosferici dipende dal design completo, non solo dal rivestimento del tessuto, pertanto l'orientamento e i punti di ingresso dell'acqua devono essere esaminati.
L'isolamento rallenta il trasferimento di calore ma non genera calore. Laddove siano possibili condizioni di congelamento, il sistema potrebbe richiedere un tracciamento termico progettato correttamente o un'altra fonte di calore attiva oltre alla copertura isolante rimovibile.
Sì. Inviate un campione non danneggiato o un campione con le aree danneggiate chiaramente identificate. La conferma dimensionale è comunque raccomandata poiché le coperture più vecchie potrebbero essersi allungate, ristrette o alterate durante l'uso.
Inviate il disegno della pompa, il modello dell'attrezzatura, la temperatura operativa, la quantità e le fotografie a BSTFLEX. Esamineremo il perimetro di isolamento, la disposizione delle sezioni, i materiali, il metodo di fissaggio e l'accesso per la manutenzione prima di confermare le specifiche di produzione.
