Giunti di dilatazione in tessuto a nastro vs flangiati: scelta del profilo di connessione

Giunti di dilatazione in tessuto a nastro e flangiati utilizzano metodi diversi per collegare l'elemento flessibile ai condotti industriali. La differenza influisce su qualcosa di più del semplice aspetto. Il profilo di connessione può influenzare il movimento disponibile, lo spazio di installazione, il design del telaio, la disposizione del rivestimento, le operazioni di sostituzione e il modo in cui il nastro flessibile viene fissato o imbullonato al condotto adiacente.

Nessuna delle due configurazioni è automaticamente migliore. Un design idoneo dipende dall'interfaccia del condotto esistente, dai requisiti di movimento, dalla temperatura, dalla pressione, dal fluido di processo, dalle condizioni del particolato e dallo spazio disponibile per l'installazione.

BSTFLEX produce giunti di dilatazione in tessuto non metallico personalizzati per sistemi di condotti industriali circolari, rettangolari e speciali. Questa guida spiega le differenze pratiche tra le configurazioni a nastro e flangiate e le informazioni che gli acquirenti dovrebbero fornire prima di selezionare l'uno o l'altro design.

Confronto rapido: tipo a nastro vs tipo flangiato

Questa tabella è una panoramica per la selezione, non una regola di progettazione universale. La geometria finale e le prestazioni devono essere determinate in base alle condizioni effettive del progetto.

Che cos'è un giunto di dilatazione tessile di tipo a nastro?

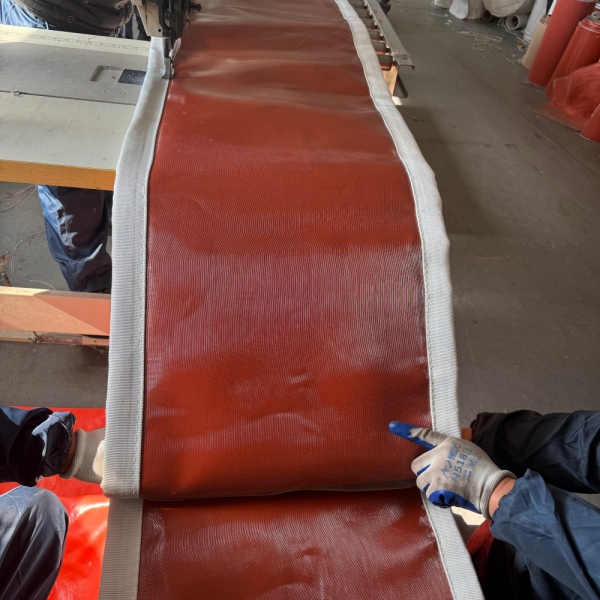

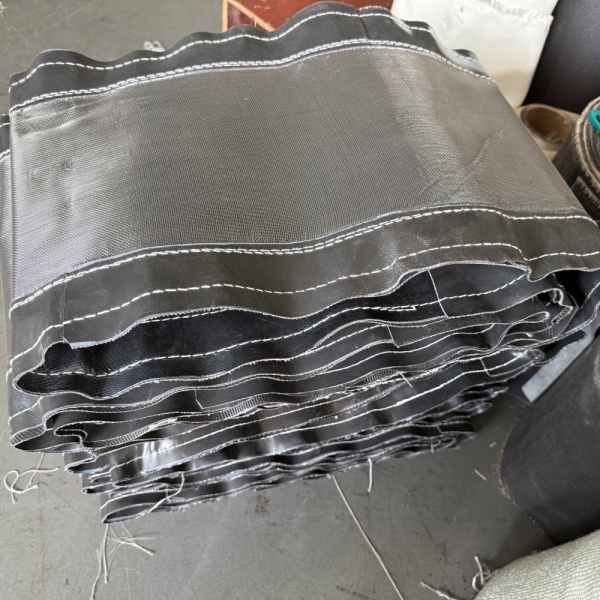

In un giunto di dilatazione in tessuto a nastro, l'elemento flessibile è generalmente fabbricato come un nastro piatto e fissato attorno a telai metallici appositamente progettati. Barre di serraggio, elementi di fissaggio o un altro metodo di fissaggio approvato trattengono il nastro sul telaio.

Il nastro flessibile copre lo spazio tra le aree di fissaggio e si deforma mentre i condotti adiacenti si muovono l'uno rispetto all'altro.

Una disposizione a nastro può essere utilizzata con:

• Condotti circolari
• Condotti rettangolari
• Condotti quadrati
• Grandi impianti di aspirazione industriali
• Condotti per aria calda
• Sistemi di scarico dei fumi
• Raccordi di ingresso e uscita del ventilatore

Il suo vantaggio principale non è semplicemente che il tessuto è piatto. Il telaio di fissaggio separato offre al progettista del giunto di dilatazione la flessibilità di stabilire la posizione della fascia, la zona di movimento disponibile e la distanza dal gas di processo.

Perché l'arretramento del telaio è importante

In un condotto ad alta temperatura, posizionare l'elemento flessibile più lontano dal flusso diretto del gas può essere utile. Un telaio a nastro può creare un arretramento tra il percorso del gas e la fascia flessibile.

Questo spazio può ospitare componenti quali:

• Deflettori interni di flusso
• Isolamento termico
• Cuscini isolanti
• Barriere contro l'accumulo
• Protezione lato caldo

L'arretramento in sé non garantisce la protezione termica. La temperatura del gas, la geometria del deflettore, la costruzione dell'isolamento e i materiali della fascia devono comunque essere valutati insieme.

Per applicazioni termiche impegnative, consultare la nostra guida ai giunti di dilatazione in tessuto per alte temperature.

Che cos'è un giunto di dilatazione in tessuto flangiato?

In un giunto di dilatazione in tessuto flangiato, l'elemento flessibile incorpora bordi o gambe a forma di flangia che fanno parte del collegamento al condotto adiacente o alla struttura di supporto.

Alcuni produttori definiscono determinate versioni come:

• Tipo flangiato
• Tipo a U
• Tipo integralmente flangiato

Questi termini sono correlati ma non devono essere considerati automaticamente identici per ogni produttore. Il disegno di progetto dovrebbe definire la geometria effettiva anziché basarsi solo sul nome di una configurazione.

Una configurazione flangiata può essere utile laddove il sistema esistente sia già progettato attorno a un collegamento flangia-flangia o dove lo spazio di installazione disponibile non sia adatto a un grande telaio a nastro esterno.

Non effettuare la scelta in base al solo spazio disponibile

Può essere allettante scegliere una costruzione flangiata ogni volta che lo spazio di installazione è ridotto. Tale approccio può essere fuorviante.

La geometria flessibile richiesta deve comunque accogliere:

• Compressione assiale
• Estensione assiale
• Movimento laterale
• Movimento angolare
• Movimento combinato
• Deformazione correlata alla pressione
• Cicli termici ripetuti

Un collegamento compatto che non fornisce materiale flessibile sufficiente per il movimento richiesto non migliora semplicemente perché si adatta tra le flange esistenti.

Il tipo a nastro non significa solo nastro

Un giunto a nastro può essere fornito in diverse configurazioni di fornitura.

A seconda del progetto, la fornitura richiesta può includere:

• Solo fascia flessibile
• Nastro flessibile con componenti isolanti
• Nastro con barriera per l'accumulo
• Nastro con rivestimento interno
• Telaio metallico completo e gruppo flessibile
• Unità giunto di dilatazione preassemblata

Questa distinzione è particolarmente importante per i progetti di sostituzione.

Se i telai metallici esistenti sono ancora idonei, il cliente potrebbe richiedere solo un nastro flessibile di ricambio. Se i telai, i rivestimenti o le superfici di attacco sono danneggiati, la sola sostituzione del tessuto potrebbe non ripristinare la geometria o le prestazioni previste.

Per un'installazione esistente, utilizzare la nostra guida alla misurazione dei giunti di dilatazione in tessuto di ricambio prima di preparare la richiesta di preventivo (RFQ).

Tipo flangiato non significa una flangia standard

L'espressione “giunto di dilatazione flangiato” non deve essere interpretata come se ogni giunto utilizzasse una flangia per tubi standard.

I giunti di dilatazione tessili industriali sono frequentemente collegati a grandi condotti d'aria sagomati. Il loro collegamento può essere rettangolare, rotondo, quadrato o specifico per il progetto.

Il disegno dovrebbe identificare:

• Dimensioni dell'apertura del condotto
• Larghezza flangia
• Spessore della flangia, dove rilevante
• Diametro del foro
• Interasse dei fori dei bulloni
• Costruzione degli angoli
• Distanza di collegamento
• Dimensioni del profilo flessibile

Per i sistemi rettangolari di grandi dimensioni, il profilo angolare e il comportamento del lato lungo meritano una particolare attenzione. Vedere giunti di dilatazione in tessuto rettangolari per condotte industriali per ulteriori indicazioni sulle dimensioni.

Il movimento conta di solito più del nome della configurazione

Un acquirente non dovrebbe specificare solo:

“Tipo a nastro richiesto”

oppure:

“Tipo flangiato richiesto.”

Il produttore necessita anche dell'effettivo requisito di movimento.

Il profilo flessibile deve essere progettato attorno a questo involucro di movimento. I soli nomi delle configurazioni non possono stabilire la capacità di movimento.

La temperatura può modificare l'architettura preferita

Una temperatura elevata del gas può rendere particolarmente importante la relazione tra il giunto flessibile e il percorso del gas.

Una costruzione di tipo a nastro può offrire spazio per:

• Un arretramento rispetto al flusso diretto del gas
• Isolamento interno
• Tessuti per alte temperature
• Deflettori di flusso
• Componenti di controllo dell'accumulo

Ciò può rendere le disposizioni di tipo a nastro utili in molti sistemi di condotte ad alta temperatura.

Tuttavia, sarebbe errato concludere che ogni giunto di dilatazione ad alta temperatura debba essere del tipo a nastro. Una costruzione flangiata correttamente progettata può anche essere adatta quando i suoi materiali, il profilo e la protezione termica corrispondono al servizio.

Il pacchetto di materiali corretto può combinare fibra di vetro, fibra di vetro spalmata, materiali a base di PTFE, tessuti di silice e isolamento. Vedi la nostra guida ai materiali per giunti di dilatazione in tessuto per il ruolo di ciascun strato.

Polvere e abrasione possono favorire una posizione protetta del nastro

Il gas carico di polvere non determina automaticamente una costruzione a nastro o flangiata, ma può influenzare l'architettura attorno all'elemento flessibile.

Laddove le particelle potrebbero colpire direttamente il nastro, il sistema potrebbe richiedere un deflettore di flusso. Laddove i solidi possono entrare nella cavità del giunto e limitare il movimento, si può anche prendere in considerazione una barriera di accumulo.

Questi componenti svolgono funzioni diverse.

Deflettore di flusso: protegge l'elemento flessibile dal flusso diretto del gas e dall'impatto delle particelle.

Barriera di accumulo: aiuta a limitare l'ingresso o l'accumulo di solidi all'interno della cavità del giunto di dilatazione.

Il progettista deve comunque fornire uno spazio libero sufficiente per il movimento completo specificato.

Considerare la pressione positiva e negativa

L'elemento flessibile cambia forma sotto pressione. Ciò è particolarmente importante nei grandi giunti di dilatazione in tessuto.

Sotto pressione negativa, il nastro può essere attirato verso l'interno della condotta. Sotto pressione positiva, l'elemento flessibile è caricato nella direzione opposta.

Quando si confrontano i design a nastro e flangiati, fornire:

• Pressione di esercizio normale
• Pressione di progetto
• Segno positivo o negativo
• Unità di pressione
• Pulsazioni di pressione note

Se il giunto di dilatazione è vicino a un ventilatore o a una serranda, è opportuno identificare anche le fluttuazioni di pressione ripetute.

Il tipo a nastro può semplificare la futura sostituzione del nastro

Un motivo per cui la costruzione a nastro può essere interessante nelle applicazioni di manutenzione è che il nastro flessibile può essere sostituito separatamente rispetto ai telai metallici di supporto.

Questo è un vantaggio solo quando:

• I telai rimangono strutturalmente idonei
• Le superfici di fissaggio rimangono utilizzabili
• Il rivestimento rimane posizionato correttamente
• La geometria originale rimane appropriata
• Le condizioni operative non sono cambiate oltre le specifiche originali

Un nastro danneggiato dovrebbe quindi attivare l'ispezione dell'intero gruppo prima di effettuare un ordine ripetuto.

Vedi cause, ispezione e prevenzione dei guasti dei giunti di dilatazione in tessuto quando un giunto esistente si è strappato, surriscaldato, ha perso o ha subito danni ripetuti.

Nastro aperto o nastro chiuso sono una decisione separata

Il profilo di connessione e la forma di fornitura sono correlati ma non costituiscono la stessa questione.

Un elemento in tessuto di tipo a nastro può potenzialmente essere fornito come:

• Un nastro chiuso o senza fine
• Un nastro aperto predisposto per una chiusura in loco approvata
• Parte di un giunto di dilatazione preassemblato completo

La scelta corretta dipende dall'accesso per l'installazione e dal metodo di giunzione approvato.

Ad esempio, un nastro senza fine può essere difficile da installare attorno a un condotto esistente quando nessuna delle due estremità può essere scollegata. Un nastro aperto può risolvere il problema di accesso, ma la sua chiusura in loco deve essere compatibile con la costruzione selezionata.

Questo argomento dovrebbe essere specificato indipendentemente dalla scelta tra profili a nastro e flangiati.

E i giunti di dilatazione in tessuto di tipo combinato?

Alcuni sistemi di giunti di dilatazione in tessuto combinano le caratteristiche delle configurazioni a nastro e flangiate.

Un design combinato può essere utile quando le due interfacce del condotto sono diverse o quando la geometria del progetto richiede profili di fissaggio diversi sui lati opposti dell'elemento flessibile.

Non dare per scontato che una configurazione combinata sia una soluzione universale per installazioni difficili. Il produttore ha comunque bisogno degli stessi input ingegneristici: dimensioni, movimento, temperatura, pressione, fluido e geometria di installazione.

Nuova installazione rispetto a progetto di sostituzione

Per un nuovo sistema di condotti

La configurazione del giunto di dilatazione può essere coordinata con il design del condotto prima della fabbricazione. Ciò consente al progettista di valutare:

• Arretramento del telaio richiesto
• Spazio faccia a faccia disponibile
• Disposizione del rivestimento
• Larghezza del nastro flessibile
• Accesso per il montaggio
• Futura sostituzione del nastro

In questa situazione, la selezione del tipo a nastro o del tipo flangiato può fare parte del design originale del sistema.

Per una sostituzione

L'interfaccia esistente potrebbe influenzare fortemente il profilo di sostituzione.

Prima di passare dal tipo flangiato a quello a nastro, o dal tipo a nastro a quello flangiato, valutare se la modifica influisce su:

• Dimensioni d'ingombro complessive installate
• Movimento richiesto
• Geometria del telaio metallico
• Rivestimento esistente
• Carichi di supporto dei condotti
• Accesso per la manutenzione
• Ambito di fabbricazione in loco

Un progetto di sostituzione non dovrebbe modificare la configurazione semplicemente perché un design appare più semplice da produrre.

Domande che gli acquirenti dovrebbero porsi prima di scegliere

Utilizzate le seguenti domande durante la revisione delle specifiche:

1. Quale geometria di connessione esiste già?
2. Si tratta di una nuova installazione o di una sostituzione?
3. Quanto movimento assiale, laterale e angolare è richiesto?
4. Qual è lo spazio faccia a faccia disponibile?
5. Il nastro flessibile deve essere arretrato rispetto al flusso di gas?
6. È richiesto un rivestimento interno?
7. È richiesto l'isolamento?
8. Sono presenti polvere o particelle abrasive?
9. La cinghia dovrà essere sostituita senza rimuovere i telai metallici?
10. È possibile installare fisicamente un elemento a circuito chiuso?
11. Sarà necessaria la chiusura approvata del campo?
12. I raccordi di entrata e di uscita sono identici?

Queste risposte sono più utili al produttore di giunti di dilatazione rispetto alla scelta di una configurazione basata solo sull'aspetto.

Dati RFQ per giunti di dilatazione in tessuto a nastro o flangiati

Quale configurazione dovresti scegliere?

Scegliere il profilo di connessione dal progetto completo dei condotti, non dal nome del prodotto.

Un giunto di dilatazione in tessuto a nastro può essere preferito quando il progetto trae vantaggio da un telaio di fissaggio separato, un rientro del nastro, una costruzione termica multistrato, accessori interni o una comoda sostituzione futura del nastro.

Una configurazione flangiata può essere appropriata quando l'interfaccia del condotto esistente utilizza un profilo a flangia integrale, lo spazio di installazione è limitato o il movimento progettato può essere gestito in modo efficiente da tale geometria.

Una configurazione combinata può essere presa in considerazione laddove le due interfacce o i requisiti di installazione differiscono.

Nessuna di queste affermazioni sostituisce una valutazione ingegneristica. Temperatura, pressione, movimento, costruzione dei materiali e accesso per l'installazione devono comunque essere valutati per il singolo progetto.
