Guaina antincendio per fusione a induzione: cavi di potenza raffreddati ad acqua e protezione per tubi

Le connessioni flessibili intorno a un forno a induzione necessitano di un proprio piano di protezione. Un cavo di potenza raffreddato ad acqua, un tubo separato per l'acqua di raffreddamento e una linea idraulica possono passare attraverso la stessa area svolgendo funzioni molto diverse. I loro diametri esterni possono sembrare simili, ma i loro requisiti elettrici, di raffreddamento e meccanici non sono intercambiabili.

Guaina antincendio per la fusione a induzione fornisce uno strato protettivo esterno laddove tubi e cavi idonei sono esposti a calore radiante o a spruzzi di metallo fuso. La selezione deve tenere conto dell'esposizione nell'installazione effettiva, del movimento del forno e dell'accesso per l'ispezione. La guaina integra l'assieme approvato; non sostituisce l'isolamento del cavo di potenza, il circuito di raffreddamento o il tubo che contiene pressione.

La gamma di guaine antincendio BSTFLEX comprende strutture in fibra di vetro rivestite in silicone per valutare questi requisiti di protezione esterna sulle attrezzature di fonderia.

Identificare la linea prima di specificarne la copertura

Utilizzare il disegno dell'apparecchiatura per identificare cosa si trova all'interno di ciascuna sezione protetta. In particolare, non descrivere un cavo elettrico raffreddato ad acqua semplicemente come un tubo dell'acqua nella richiesta.

Identificare ciascun circuito separatamente anche quando più linee condividono un supporto. Non combinarli all'interno di una copertura sovradimensionata senza la verifica da parte del progettista dell'apparecchiatura di movimento, raffreddamento, separazione elettrica e accesso per l'ispezione.

Specificare l'esposizione all'estremità, non la temperatura della massa fusa

La temperatura del bagno di metallo non è la temperatura di esercizio continuo della guaina. Descrivere dove si trova la linea protetta rispetto all'apertura del forno, all'area di colata, alle superfici calde e alle barriere esistenti.

Registrare se il problema è il riscaldamento radiante continuo, gocce occasionali, spruzzi ripetuti o possibile contatto con una superficie calda. Includere il metallo o la lega e qualsiasi esposizione alle scorie. Una descrizione generale degli spruzzi di metallo fuso non è sufficiente per approvare ciascun materiale per ogni processo di fonderia.

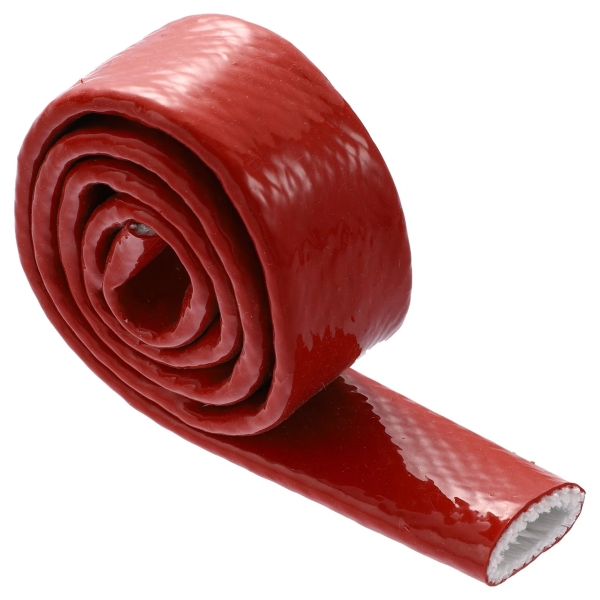

La BSTFLEX EFRS silicone-coated fiberglass fire sleeve utilizza un corpo in fibra di vetro intrecciata sotto la gomma siliconica ed è offerta per la protezione di tubi e cavi in ambienti industriali ad alta temperatura. È un prodotto da valutare rispetto all'esposizione specificata, non una qualifica automatica per l'intero circuito del forno.

Richiedere i dati di prodotto applicabili e le prove di test con la durata dell'esposizione e i criteri di accettazione. Laddove il pericolo includa un flusso continuo, metallo accumulato o una fuoriuscita dal forno, richiedere una valutazione di protezione ingegnerizzata separata. Non trattare una guaina per tubi come un sostituto delle barriere protettive dell'apparecchiatura.

La protezione del cavo di potenza raffreddato ad acqua inizia con un cavo in buone condizioni

Un cavo di potenza raffreddato ad acqua contiene più di un tubo flessibile esterno in gomma. La disposizione dei conduttori, i terminali e il passaggio dell'acqua lavorano insieme. Il deterioramento interno può limitare il flusso di raffreddamento anche quando l'esterno sembra ancora utilizzabile.

Prima di specificare una copertura di ricambio, stabilire perché la protezione esistente è stata danneggiata. Spruzzi esterni localizzati e surriscaldamento causato da un flusso d'acqua limitato richiedono azioni correttive diverse. L'aggiunta di una guaina più spessa non riparerà un conduttore deteriorato, un cattivo collegamento elettrico o una restrizione del raffreddamento.

Preservare i requisiti di raffreddamento

Fare in modo che il produttore del forno o del cavo esamini la copertura esterna proposta rispetto al ciclo di lavoro operativo. Mantenere il flusso d'acqua richiesto, i limiti di temperatura e i sistemi di monitoraggio. Non comprimere il tubo sottostante con una copertura di dimensioni inadeguate o riposizionare i suoi supporti semplicemente per far entrare la guaina.

L'isolamento esterno modifica il trasferimento di calore attorno all'assieme. La sua idoneità deve quindi essere verificata con il cavo in funzione nelle sue condizioni elettriche e di raffreddamento approvate, anziché essere giudicata solo in base alla classe di temperatura stampata sulla scheda tecnica della guaina.

Mantenere separata la protezione elettrica

Non utilizzare la descrizione del materiale di una guaina antincendio come valore di tensione nominale per il cavo di potenza completato. Mantenere l'isolamento del tubo specificato, la spaziatura dei terminali e le distanze di isolamento elettrico. Una copertura termica non autorizza a toccare un cavo sotto tensione.

Fare in modo che il produttore dell'apparecchiatura approvi le chiusure e i componenti di ritenzione vicino ai collegamenti di potenza e ai componenti a induzione. Chiusure metalliche, fascette o altri attacchi non devono pontificare le distanze richieste o creare un punto di contatto accidentale.

Verificare la copertura lungo la traiettoria di basculamento del forno

Per un forno basculante, preparare un disegno del percorso che mostri le posizioni dei cavi e dei tubi flessibili durante il movimento consentito. Una fotografia scattata con il forno in posizione verticale è utile, ma non descrive l'installazione completa.

Verificare dove la sezione protetta da guaina si fissa, si avvicina a un supporto, cambia direzione o passa vicino a una linea vicina. Stabilire se la guaina può scivolare via dall'area protetta richiesta o accumularsi in pieghe che interferiscono con il movimento.

Includere le dimensioni esterne maggiori del rivestimento finito in corrispondenza di staffe e guide. Con una struttura rimovibile, verificare che la sovrapposizione rimanga efficace tra gli elementi di fissaggio e attorno alle curve. La guaina deve seguire il percorso approvato senza forzare l'assieme sottostante oltre il raggio di curvatura consentito.

Utilizzare il metodo approvato dal team di attrezzature per la valutazione del movimento, tenendo il personale lontano dalle attrezzature in movimento. Non posizionare o regolare la guaina a mano mentre il forno o i suoi meccanismi collegati sono in movimento.

Scegliere il formato di installazione in base all'operazione di manutenzione

Per un cavo di potenza nuovo o ricostruito, la guaina antincendio tubolare può essere considerata parte del processo di assemblaggio del produttore del cavo. Confermare quando viene installata la guaina e se è in grado di superare la geometria del terminale. Il solo diametro del tubo flessibile non risolve tale questione.

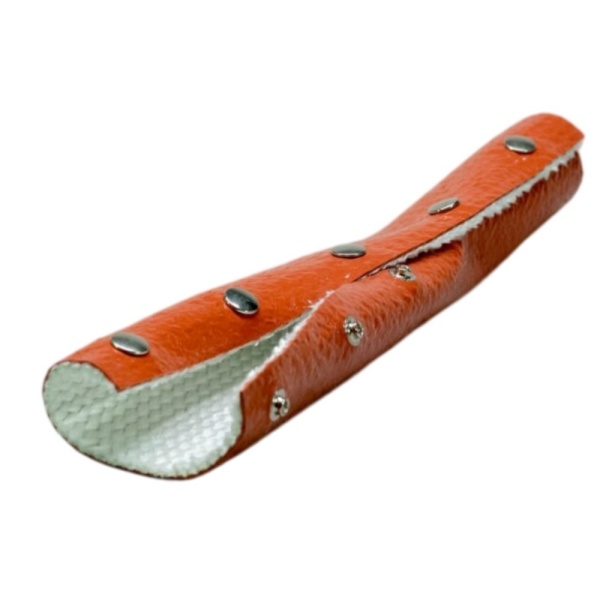

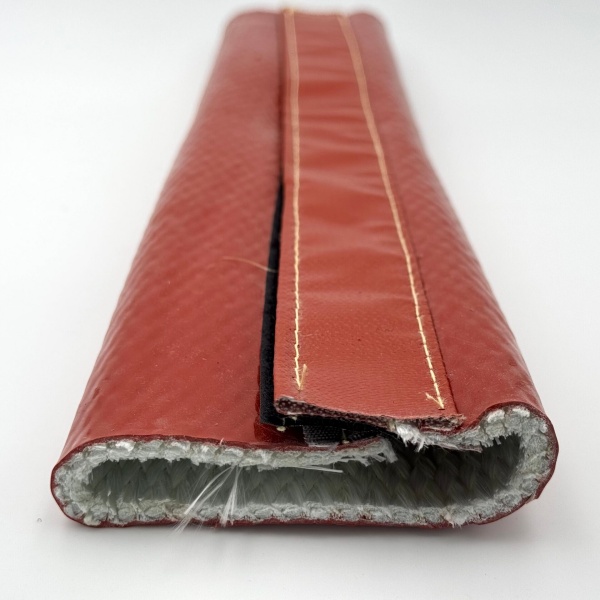

Per una connessione esistente senza accesso alle estremità, una snap wrap firesleeve offre un formato con apertura longitudinale da valutare. Specificare la vestibilità chiusa utilizzabile, la posizione della giunzione e l'accesso per l'ispezione. Confermare che la chiusura proposta sia accettabile per l'ambiente elettrico e termico.

Laddove una flangia, una derivazione o un supporto impediscano a una guaina standard di coprire l'area richiesta, sottoporre la geometria a una valutazione per un rivestimento realizzato su misura. Il taglio di aperture in un prodotto standard ne modifica la copertura e non deve diventare una modifica non documentata sul campo.

Utilizzare la tabella delle dimensioni della guaina antincendio e la guida al gioco dei raccordi per il punto di partenza dimensionale. Approvare quindi la configurazione effettiva installata anziché trasferire una dimensione nominale da un altro forno.

I tubi di raffreddamento e i tubi idraulici richiedono decisioni separate

Per un tubo dell'acqua di raffreddamento, mantenere pratici i controlli dei collegamenti e il rilevamento delle perdite. Non coprire una perdita sospetta per migliorare l'aspetto dell'installazione. L'acqua che raggiunge il metallo fuso può causare un'esplosione; una guaina esterna non è un sistema di contenimento delle perdite.

Per le linee idrauliche vicino al forno, la BSTFLEX hydraulic hose fire sleeve fornisce un punto di partenza del prodotto per la protezione termica esterna. Esaminare separatamente il fluido effettivo, i limiti del tubo, il percorso e le condizioni di sfregamento. La guaina aggiunta non aumenta la pressione nominale del tubo né fornisce un adeguato sistema di ritenuta contro lo scoppio del tubo.

Registrare il rivestimento selezionato in corrispondenza del circuito corretto. Una guaina di riserva approvata per una linea idraulica non deve essere montata automaticamente su un cavo elettrico raffreddato ad acqua solo perché le dimensioni casualmente corrispondono.

Rendere ispezionabile l'area protetta

Decidere in che modo i tecnici ispezioneranno il tubo flessibile o il cavo sotto il rivestimento. Identificare le sezioni che devono aprirsi, le aree dei terminali che necessitano di accesso e le etichette che devono rimanere leggibili. Per un rivestimento sezionale, specificare la copertura del giunto anziché lasciare agli installatori la scelta di una sovrapposizione.

Durante un'ispezione autorizzata, esaminare sia la guaina che l'assieme sottostante. Cercare copertura spostata, rivestimento danneggiato, tessuto esposto, chiusure guaste e sfregamento localizzato. Fare valutare da uno specialista appropriato perdite, deformazioni, danni elettrici o riscaldamento anomalo.

Una guaina che può ancora essere fissata dopo un evento di schizzo non è necessariamente idonea al riutilizzo. Applicare i criteri concordati di ispezione e sostituzione, inclusi eventuali requisiti di sostituzione basati sugli eventi. Tenere traccia della posizione del danno; danni ripetuti in un punto giustificano una revisione del percorso o della barriera, non solo la ripetuta sostituzione della guaina.

Pianificare l'installazione all'interno della procedura di spegnimento del forno

Installare o rimuovere la protezione solo dopo che il forno ha raggiunto le condizioni richieste dalla sua procedura di manutenzione. Non eseguire lavori manuali sulla guaina mentre l'apparecchiatura contiene metallo fuso o mentre i relativi pericoli elettrici o meccanici rimangono incontrollati.

Seguire la sequenza di spegnimento e raffreddamento prescritta, incluso il raffreddamento continuo ovunque richiesto. Lo spegnimento dell'alimentazione di fusione non costituisce un'autorizzazione a interrompere il raffreddamento. Personale qualificato deve stabilire e verificare la condizione di isolamento energetico specificata prima dell'inizio dei lavori.

Non escludere sistemi di flusso, temperatura, guasto a terra o altri sistemi di sicurezza per eseguire una prova della guaina. Una valutazione dell'adattamento del prodotto deve rimanere all'interno delle disposizioni di sicurezza per il funzionamento e la manutenzione del produttore dell'apparecchiatura.

Cosa dovrebbe inviare una fonderia per la revisione di una guaina

Un disegno del percorso evidenziato è più utile di una richiesta che indica solo la capacità del forno e il diametro della guaina. Includere le seguenti informazioni sull'applicazione con le quantità richieste.

Per un progetto di sostituzione, includere fotografie della copertura precedente e del relativo schema di danneggiamento. Per una nuova installazione, fornire i dettagli di montaggio e copertura proposti prima di approvare le lunghezze di produzione.

Domande sulle guaine antincendio per forni a induzione

Una normale guaina in fibra di vetro può sostituire una guaina antincendio rivestita in silicone?

Non dare per scontata l'equivalenza. Il rivestimento e la struttura della parete finita fanno parte del design protettivo. Abbinare il prodotto selezionato alle condizioni di calore, spruzzi e installazione richieste anziché confrontare solo il contenuto di fibra di vetro.

Una guaina antincendio correggerà il surriscaldamento in un cavo di potenza raffreddato ad acqua?

No. Può essere presa in considerazione per l'esposizione al calore esterno, ma non corregge un raffreddamento inadeguato o un guasto elettrico interno. Stabilire la causa del surriscaldamento prima di selezionare o modificare la copertura esterna.

Una guaina per forno a induzione è intercambiabile con una copertura per cavi EAF?

Non solo in base al nome del prodotto o al diametro. Confrontare il carico elettrico, la costruzione del cavo, il movimento, l'esposizione e il design della copertura richiesto. Una guaina tubolare standard non è automaticamente equivalente a una copertura per cavi di forno multistrato progettata specificamente.

Richiedi campioni di guaine antincendio per le tue apparecchiature di fusione a induzione

BSTFLEX fornisce guaine antincendio in fibra di vetro rivestite in silicone per la protezione esterna di tubi flessibili e cavi, con opzioni speciali di spessore, lunghezza e confezionamento disponibili per la valutazione. Per i progetti di fusione a induzione, la guaina proposta deve essere abbinata al gruppo di cavi o tubi effettivo.

Inviare l'identificazione del circuito, il disegno del percorso, le dimensioni esterne, i dettagli di esposizione e la quantità. Indicare se il requisito è una guaina tubolare per un nuovo cavo o una copertura apribile per un'installazione esistente.

Richiedi dati sui prodotti, campioni o un preventivo per guaine antincendio per fonderia. Includere i requisiti del produttore dell'apparecchiatura in modo che la protezione esterna possa essere valutata senza modificare il design elettrico, di raffreddamento o idraulico approvato.
