Un manicotto tubolare intrecciato in fibra di vetro può sembrare semplice in un preventivo: si sceglie un diametro, una lunghezza e lo si infila sul tubo. In produzione, tuttavia, la geometria dell'intreccio è fondamentale. Quando un intreccio tubolare si espande per passare sopra un tubo, una curva o un raccordo di dimensioni maggiori, la sua lunghezza installata e la superficie di copertura possono variare.
Per gli acquisti OEM, le guaine intrecciate in fibra di vetro dovrebbero quindi essere specificate in base all'adattamento finale e alla copertura installata, e non solo in base al diametro nominale.Anche il metodo di taglio e il trattamento delle estremità devono essere concordati prima che i pezzi pretagliati vengano inviati alla produzione.

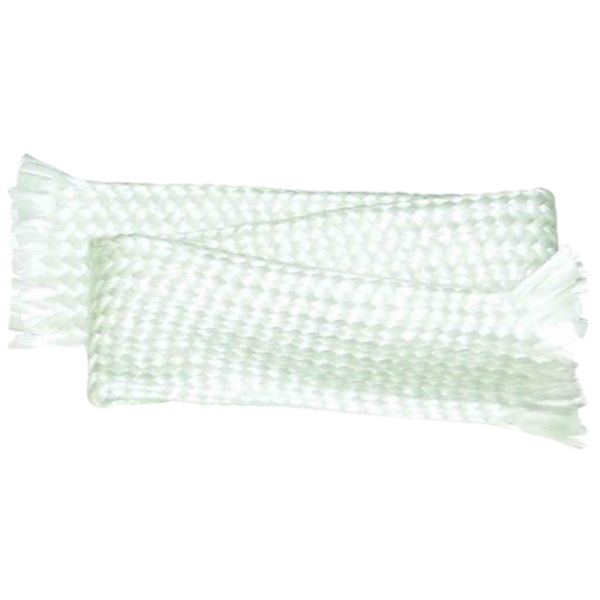

Il BSTFLEXGuaina tubo flessibile intrecciata in fibra di vetroÈ pensata per la protezione meccanica dall'abrasione e per un'imbottitura termica di base attorno a tubi flessibili, condotti e cavi. Questa guida si concentra su tre domande pratiche relative all'acquisto: quanto deve espandersi la treccia, quanta lunghezza di installazione è necessaria e come devono essere gestite le estremità tagliate.
Una treccia tubolare è realizzata con filati che si incrociano ad angolo. Quando il manicotto viene spinto su un diametro maggiore, la treccia si apre radialmente e l'angolo dei filati cambia. Ciò consente al manicotto di adattarsi a curve e sezioni irregolari, ma può anche accorciarlo in direzione assiale.
La quantità di accorciamento non è una percentuale universale. Dipende dalla specifica struttura della treccia, dal diametro a riposo, dal diametro del tubo flessibile, dal profilo del raccordo e da quanto la guaina viene utilizzata vicina al suo limite di espansione. Per questo motivo, non si deve automaticamente presumere che una lunghezza di taglio a riposo corrisponda alla lunghezza finale protetta sul tubo flessibile.
Per gli assemblaggi OEM ripetuti, testare la guaina proposta sul tubo flessibile effettivo o su un dispositivo di prova rappresentativo. Registrare sia la lunghezza di taglio a riposo che la copertura installata dopo che la guaina è stata montata sull'assemblaggio approvato.
Partite dal diametro esterno del tubo finito, ma non fermatevi lì. Se la guaina verrà installata dopo il fissaggio dei raccordi, il giunto, la ghiera, il connettore o la transizione più grandi lungo il percorso di installazione potrebbero determinare l'espansione minima utilizzabile.
| Dimensione da registrare | Perché è importante |
|---|---|
| diametro esterno del tubo flessibile | Definisce il diametro di installazione normale lungo il corpo del tubo flessibile. |
| Dimensione esterna massima di montaggio | Determina se il manicotto può passare sopra l'elemento più grande durante l'installazione. |
| Diametro interno nominale della manica | Fornisce la dimensione iniziale della treccia nelle sue condizioni specificate. |
| Intervallo di vestibilità o espansione consigliato | Indica l'intervallo entro il quale il fornitore prevede che la treccia venga utilizzata senza aprirsi eccessivamente. |
| Copertura installata richiesta | Definisce la sezione di tubo flessibile che deve rimanere protetta dopo l'espansione e il posizionamento finale. |
Una guaina può essere fisicamente in grado di passare sopra un raccordo di grandi dimensioni, ma risultare comunque una scelta produttiva inadeguata se deve operare vicino alla sua massima espansione per tutta la lunghezza del tubo. Un'espansione eccessiva può aprire la treccia, ridurre la copertura tessile e aumentare la differenza tra la lunghezza a riposo e quella installata.
Sono necessari due controlli. Il primo riguarda lo spazio di installazione: il manicotto può espandersi a sufficienza per passare sopra il raccordo più grande? Il secondo riguarda l'aderenza durante l'utilizzo: dopo l'installazione, il manicotto si posiziona correttamente sul corpo del tubo flessibile senza eccessivo gioco o eccessiva apertura della treccia?
Quando il raccordo è molto più grande del tubo flessibile, una singola dimensione nominale del manicotto potrebbe non fornire il miglior equilibrio. Valutare l'assemblaggio effettivo prima di approvare la dimensione. Se è necessaria una diversa costruzione di installazione, utilizzare lapagina di selezione della protezione per tubi idrauliciper confrontare altre opzioni invece di forzare una guaina intrecciata inadatta sull'assemblaggio.
Per i pezzi OEM pretagliati, il disegno deve distinguere tra:
Questi valori potrebbero non essere identici. Se l'assemblaggio richiede che il manicotto si espanda in modo sostanziale, la parte rilassata potrebbe dover essere più lunga del requisito di copertura finale.
Non utilizzare una percentuale di tolleranza generica a meno che non sia stata convalidata per la specifica costruzione del manicotto e la dimensione del tubo flessibile. Il metodo più affidabile consiste nel montare un campione, misurare il risultato e registrare la lunghezza di taglio approvata per quel codice articolo.
Una treccia che appare densa su un tubo dritto può aprirsi in modo diverso in corrispondenza di curve o sezioni più ampie. Ispeziona l'assemblaggio finale nelle aree più importanti: curve, giunzioni tra tubo e raccordo, fascette e punti di usura noti.
Ai fini del controllo visivo e dell'acquisto, concordate cosa si intende per copertura accettabile per il prodotto. Se l'applicazione richiede una particolare densità di intreccio, copertura superficiale o aspetto di sovrapposizione, definitela con un campione approvato o una specifica misurabile, anziché affidarvi a termini come "intreccio stretto" o "per impieghi gravosi".
La guaina non deve essere scelta in modo così stretto da danneggiare il rivestimento del tubo flessibile o deformare la treccia protettiva durante l'installazione. Allo stesso tempo, non deve essere così larga da spostarsi dalla zona di usura prevista.
La treccia in fibra di vetro semplice può sfilacciarsi durante il taglio. L'entità dello sfilacciamento dipende dal tipo di filato, dalla struttura della treccia, da eventuali trattamenti superficiali e dal metodo di taglio. Per la produzione in serie, è necessario definire le modalità di taglio e gestione delle estremità da parte del fornitore prima dell'approvazione del primo lotto.
Non date per scontato che una lama riscaldata utilizzata per la saldatura di guaine termoplastiche intrecciate sigilli allo stesso modo la fibra di vetro liscia. La fibra di vetro non è un materiale termoplastico adatto per le guaine. Il metodo di controllo dell'estremità corretto deve corrispondere alla specifica costruzione da realizzare.
A seconda delle specifiche del prodotto e del metodo di assemblaggio, il controllo delle estremità tagliate può prevedere l'utilizzo di un involucro temporaneo approvato durante la movimentazione, un nastro di finitura compatibile, un morsetto meccanico, un legante o un rivestimento specifico, oppure un altro metodo di terminazione validato. Il trattamento scelto non deve creare problemi termici, chimici o di installazione non approvati.
Se viene richiesto un tipo di fibra di vetro rivestita o trattata, verificare in che modo il rivestimento influisce sul taglio, sulla flessibilità, sul comportamento all'abrasione e sulla finitura delle estremità. Non trasferire il metodo di taglio delle estremità da un tipo non rivestito a un tipo rivestito senza previa verifica.
| Requisiti di taglio | Cosa concordare prima della produzione |
|---|---|
| Lunghezza del pezzo finito | Lunghezza nominale di taglio, tolleranza e condizioni di misurazione. |
| Aspetto finale | Quantità massima accettabile di fili allentati o sfilacciati dopo il processo di taglio concordato. |
| Trattamento finale | Sia che il pezzo venga fornito non trattato, fissato temporaneamente, rivestito, nastrato o rifinito in altro modo. |
| Confezione | Pezzi per sacchetto o cartone, etichettatura con codice articolo e protezione contro i danni alle estremità durante il trasporto. |
| Approvazione del primo articolo | Compattazione, copertura di installazione e condizioni finali verificate sull'assemblaggio effettivo prima della produzione in serie. |
La fornitura in rotoli può essere appropriata quando l'assemblatore di tubi flessibili taglia localmente diverse lunghezze. In tal caso, specificare la lunghezza del rotolo, se il rotolo deve essere continuo, come vengono gestite le eventuali giunzioni e quale metodo di taglio è approvato nel luogo di assemblaggio.

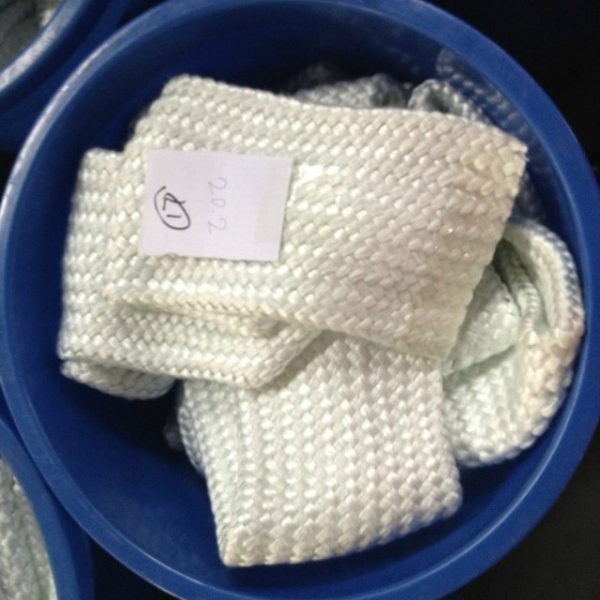

I pezzi pretagliati possono ridurre le operazioni di taglio locali e migliorare la ripetibilità per i codici articolo di assemblaggio consolidati. Richiedono un controllo più rigoroso della tolleranza di lunghezza, delle condizioni delle estremità, dell'etichettatura e dell'imballaggio. Per un programma di tubi flessibili con più codici articolo, l'identificazione del codice articolo può essere più importante del solo diametro nominale del manicotto.
BSTFLEX supporta la fornitura di pezzi continui e tagliati per ilGuaina tubo flessibile intrecciata in fibra di vetroConfermare il diametro richiesto, la lunghezza del pezzo, la quantità totale e il formato di imballaggio con il preventivo.
La fibra di vetro è incombustibile, ma questo fatto da solo non rende ogni treccia in fibra di vetro non rivestita un sistema completo di protezione antincendio. Il prodotto p195 è progettato per la protezione dall'abrasione e per un isolamento termico di base. Non deve essere scelto come sostituto di una guaina ignifuga certificata laddove il requisito principale sia la resistenza diretta alla fiamma, al fuoco di fluidi o a un'esposizione termica di intensità elevata.
Per le linee idrauliche che richiedono una guaina antincendio rivestita in silicone dedicata, rivedere lamanicotti antincendio per tubi idrauliciseparatamente. Mantenere distinte le evidenze di performance e le parole chiave target delle due famiglie di prodotti.
Per una procedura efficiente di richiesta di campioni e preventivi, si prega di fornire:
Qualora non si abbia certezza sulla compatibilità, inviare un disegno del tubo flessibile o un campione rappresentativo. Una verifica di installazione sul primo esemplare è più affidabile rispetto alla scelta basata unicamente sul diametro nominale del manicotto.
BSTFLEX supporta la revisione delle applicazioni, lo sviluppo dei campioni e le specifiche degli ordini ripetuti attraverso il suoServizi di produzione OEM e su misuraRegistrare le dimensioni del manicotto approvato, la lunghezza di taglio, la copertura installata e le condizioni dell'estremità, in modo che gli ordini futuri possano essere riprodotti secondo le stesse specifiche di acquisto.
Sì, è possibile. L'espansione radiale modifica la geometria della treccia e può ridurre la lunghezza installata. La variazione effettiva dipende dalla struttura del manicotto e dal diametro su cui viene installato. È consigliabile verificare la lunghezza di taglio sull'assemblaggio reale anziché utilizzare una percentuale di restringimento universale.
Entrambe le dimensioni sono importanti. Il diametro esterno del tubo flessibile determina il normale accoppiamento durante l'installazione, mentre il raccordo o connettore più grande determina il passaggio necessario quando il manicotto viene installato da un'estremità.
Non date nulla per scontato. Le lame calde sono comunemente usate per fondere le guaine termoplastiche intrecciate, ma la fibra di vetro semplice non si comporta come un materiale termoplastico. Utilizzate il metodo di taglio e controllo delle estremità approvato per la specifica costruzione in fibra di vetro.
La pagina del prodotto BSTFLEX elenca come opzioni di fornitura lunghezze continue e pezzi tagliati. Per gli ordini di pezzi pretagliati, specificare la tolleranza di lunghezza, la condizione delle estremità, l'identificazione e l'imballaggio prima dell'approvazione della produzione.
Per il BSTFLEXGuaina tubo flessibile intrecciata in fibra di vetroInviare il diametro esterno del tubo flessibile, la dimensione massima del raccordo, la copertura di installazione richiesta, se è necessario un pezzo tagliato o un rotolo, la quantità e le condizioni operative.
Contatta BSTFLEX fornendo il tuo disegno, campione o specifica di acquisto.. Se l'applicazione combina abrasione, accesso retrofit, esposizione alla fiamma o protezione meccanica, utilizzare ilpagina di selezione della protezione per tubi idrauliciconfrontare le costruzioni appropriate prima di effettuare l'ordine.
