Ordinare una guaina isolante per scarico personalizzata comporta molto più che selezionare un materiale in fibra di vetro e fornire un diametro approssimativo del tubo. La guaina deve adattarsi alla linea di scarico effettiva, coprire la sezione riscaldata corretta e rimanere pratica da installare attorno a collegamenti, curve e attrezzature vicine.
Per i produttori di riscaldatori, i fornitori di attrezzature marine, i costruttori di veicoli e i distributori di parti di ricambio, informazioni dimensionali accurate nella fase di richiesta di offerta (RFQ) possono prevenire problemi di montaggio durante la produzione e l'installazione.
Questa guida spiega le misurazioni e i dettagli di installazione che gli acquirenti dovrebbero fornire quando specificano una guaina isolante per tubo di scarico personalizzata.
Il primo passo è identificare esattamente cosa verrà isolato.
Il componente può essere:
Le dimensioni esterne di questo componente determinano le dimensioni di base della guaina.
Non fare affidamento esclusivamente sulla dimensione nominale dello scarico. Un prodotto descritto come un tubo di scarico da 24 mm o 30 mm può utilizzare tale dimensione per identificare un raccordo o un diametro interno, mentre la superficie esterna che l'isolamento deve coprire può essere diversa.
Per l'isolamento personalizzato, la misura utile è il diametro esterno effettivo del componente nel punto in cui verrà installata la guaina.
ID sta per diametro interno (inside diameter). Per una guaina isolante di scarico, l'ID descrive lo spazio interno disponibile per il tubo flessibile o rigido di scarico.
È una delle dimensioni più importanti in un ordine personalizzato.
| Dimensione | Cosa a cui si riferisce | Perché è importante |
|---|---|---|
| OD del tubo di scarico | Diametro esterno effettivo del tubo o del manicotto | Definisce il componente che deve entrare all'interno della guaina |
| ID della guaina | Diametro interno della guaina isolante | Controlla la vestibilità dell'installazione |
| OD della guaina | Diametro esterno dopo l'aggiunta dell'isolamento | Importante dove lo spazio di installazione è limitato |
| Lunghezza della guaina | Lunghezza totale isolata | Determina quanta parte della linea di scarico è protetta |
Un errore comune di acquisto è ordinare una guaina isolante utilizzando solo la dimensione nominale del tubo di scarico.
Ad esempio, un sistema di scarico può essere identificato da un diametro nominale mentre il suo profilo esterno effettivo è influenzato da corrugazione, costruzione delle pareti, giunti o tolleranze di produzione.
Per questo motivo, gli acquirenti OEM dovrebbero preferibilmente fornire uno dei seguenti elementi:

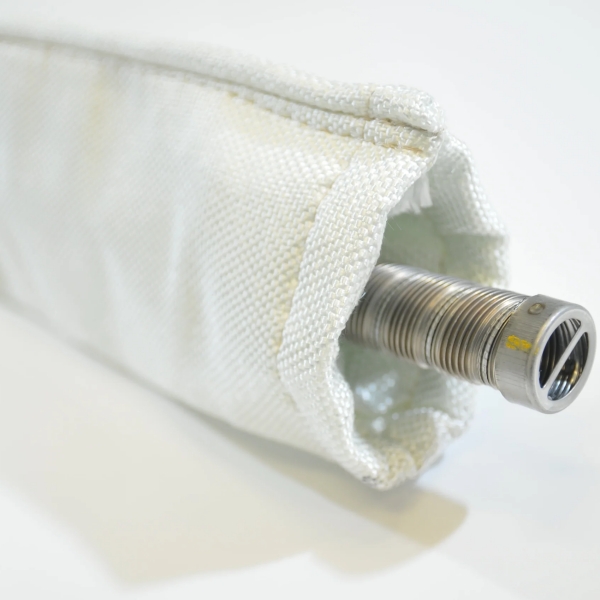

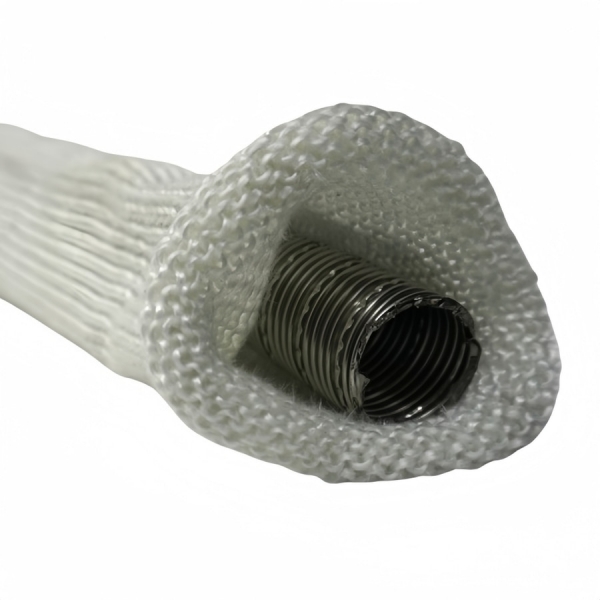

Questo è particolarmente importante quando l'isolamento verrà montato su un tubo di scarico flessibile o corrugato.
La guaina isolante richiede abbastanza spazio interno per essere installata sul componente di scarico senza una forza non necessaria.
Tuttavia, uno spazio libero eccessivo è anche indesiderabile perché una guaina sovradimensionata potrebbe non posizionarsi correttamente attorno alla linea di scarico.
La vestibilità appropriata dipende da diversi fattori:
Invece di specificare una tolleranza arbitraria, fornire il diametro esterno effettivo del tubo e descrivere come verrà installata la guaina. Le dimensioni dell'isolamento potranno quindi essere valutate in base all'assemblaggio.
Il diametro del tubo di scarico stesso non è sempre la dimensione più grande coinvolta nell'installazione.
Se una guaina isolante tubolare deve scorrere sopra un raccordo, un giunto, un'area di serraggio o una sezione di scarico espansa, tale dimensione maggiore può determinare se la guaina può essere installata.
Prima di richiedere una guaina personalizzata, verificare:
Se la guaina non ha bisogno di passare sopra i raccordi perché viene installata prima dell'assemblaggio finale dello scarico, indicarlo nel disegno o nella richiesta di offerta.
La lunghezza richiesta della guaina dovrebbe basarsi sulla sezione della linea di scarico che necessita effettivamente di protezione termica.
Non specificare automaticamente l'intera lunghezza del tubo di scarico.
In molte installazioni, solo la sezione vicina a pavimenti, cavi, tubi flessibili, pannelli o apparecchiature chiuse richiede un isolamento aggiuntivo.
Misurare i punti di inizio e fine della zona isolata richiesta e considerare:
Un singolo manicotto isolante lungo non è sempre la configurazione migliore.
Un impianto di scarico con diverse fascette, curve accentuate o punti di manutenzione potrebbe essere più facile da assemblare con più sezioni di isolamento.
| Configurazione | Rea tipicamotivo della selezione |
|---|---|
| Un manicotto continuo | Sezione di scarico lunga e diritta con poche interruzioni |
| Due sezioni di isolamento | Morsetto, staffa o punto di servizio divide la zona riscaldata |
| Sezioni corte multiple | Percorso complesso o diversi ostacoli di installazione |
| Lunghezze individuali personalizzate | Gruppo di scarico OEM ripetibile |
Per la produzione in serie, l'identificazione di ciascuna sezione di isolamento sul disegno del gruppo di scarico aiuta a mantenere un'installazione coerente da un'unità alla successiva.

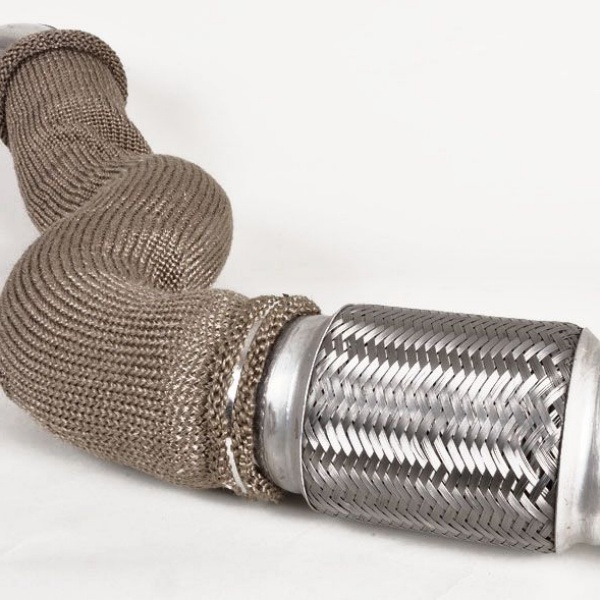

Un manicotto montato su un tubo dritto e un manicotto installato attorno a un percorso di scarico curvo non presentano la stessa geometria.
Laddove la linea di scarico isolata include curve, fornire:
Una fotografia o un disegno sono particolarmente utili per le installazioni di riscaldatori compatti in cui lo scarico cambia direzione immediatamente dopo l'uscita dal riscaldatore.
Per le installazioni compatte, le dimensioni esterne dell'isolamento finito possono essere importanti quanto il diametro interno.
Questo è comune in:
Se il tubo di scarico passa attraverso uno spazio limitato, misurare lo spazio libero disponibile attorno al tubo prima di specificare l'isolamento.
L'assieme finito deve rientrare nello spazio disponibile senza interferire con i componenti adiacenti.
Le informazioni dimensionali indicano al produttore quale dimensione produrre. Le informazioni sull'applicazione spiegano come verrà utilizzato il manicotto.
Una richiesta di offerta (RFQ) OEM dovrebbe identificare se il sistema di scarico è installato in:
Il fornitore dovrebbe inoltre sapere se l'isolamento è esposto a vibrazioni, movimenti frequenti, umidità, abrasione o a uno spazio di installazione limitato.
Le installazioni di riscaldatori marini sono spesso compatte e il percorso di scarico può passare attraverso spazi per apparecchiature in cui le superfici e i componenti circostanti necessitano di ulteriore separazione termica.
Per un ordine di isolamento per tubi di scarico marini personalizzato, le informazioni utili per la richiesta di offerta includono:
Se vengono utilizzate diverse configurazioni di scarico in una gamma di prodotti, ciascuna versione deve essere identificata separatamente anziché combinare tutte le dimensioni in un'unica specifica.
I sistemi di riscaldamento diesel possono utilizzare diversi diametri dei tubi di scarico a seconda del riscaldatore e del design del sistema.
BSTFLEX produce anche tubo di scarico flessibile a doppia parete in acciaio inossidabile per riscaldatore diesel in vari diametri, consentendo di considerare i requisiti del tubo di scarico e dell'isolamento termico come parte dello stesso sistema.
Tuttavia, quando si acquista una guaina isolante separatamente, è comunque opportuno confermare le dimensioni effettive del tubo di scarico prima della produzione.
Un nuovo progetto OEM di solito inizia con disegni e dimensioni controllate. I progetti di sostituzione iniziano spesso con un sistema di scarico installato esistente.
Per la fornitura di ricambi, gli acquirenti possono fornire:
Se l'isolamento originale è danneggiato o deformato, misurare il componente di scarico stesso anziché copiare le dimensioni dall'isolamento usurato.
È possibile preparare una RFQ completa utilizzando la seguente lista di controllo.
| Voce RFQ | Informazioni da fornire |
|---|---|
| Componente di scarico | Tubo flessibile, tubo rigido, tubo di scarico o gruppo |
| Diametro esterno del tubo | DE reale misurato |
| DI richiesto del manicotto | Se già definito da disegno |
| Lunghezza richiesta | Lunghezza complessiva dell'isolamento o singole sezioni |
| Percorso | Retto, curvo o misto |
| Raccordo di dimensioni maggiori | Dimensione se il manicotto deve passarvi sopra |
| Spazio di installazione | Ingombro esterno massimo disponibile ove pertinente |
| Applicazione | Riscaldatore diesel, riscaldatore nautico, veicolo o attrezzatura industriale |
| Quantità | Prototipo, quantità del lotto e fabbisogno annuo stimato |
| Riferimento | Disegno, campione o fotografie dell'installazione |
| Imballaggio | Requisito di imballaggio sfuso, individuale, in kit o OEM |
La sola potenza del riscaldatore non fornisce informazioni dimensionali sufficienti per fabbricare un manicotto isolante su misura. Le dimensioni effettive dello scarico sono più utili.
L'isolamento avvolge l'esterno del tubo di scarico. Chiarire se ogni dimensione nell'RFQ si riferisce al DI o al DE.
Un manicotto può adattarsi perfettamente al tubo, ma essere comunque impossibile da installare se deve scorrere su un giunto o un connettore più grande.
Sezioni isolanti lunghe possono interferire con fascette, staffe o aree di manutenzione. Definire la zona di protezione termica effettiva prima di decidere la lunghezza del manicotto.
Due sistemi con lo stesso diametro possono richiedere configurazioni di isolamento diverse se uno è rettilineo e l'altro include diverse curve o ostacoli di montaggio.
Per i nuovi sistemi di riscaldamento OEM, può essere utile definire l'isolamento dopo aver stabilito il percorso dello scarico e lo spazio di installazione circostante.
Un manicotto prototipo può quindi essere valutato per:
Una volta confermate le dimensioni, è possibile utilizzare la stessa specifica per la produzione ripetuta.

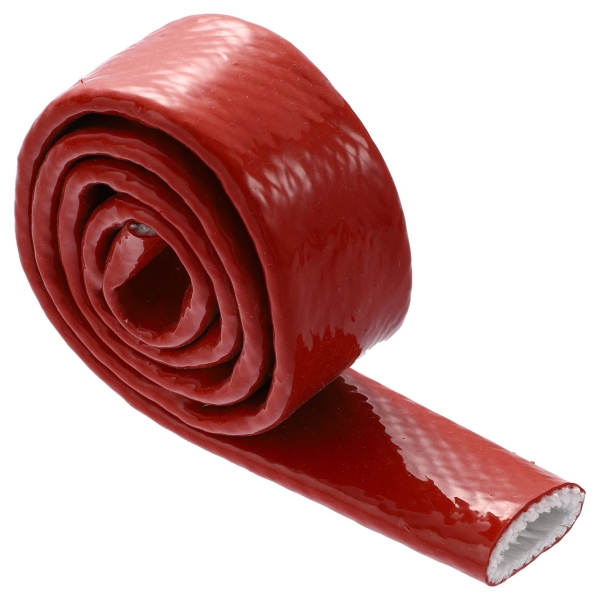

BSTFLEX produce guaine isolanti in fibra di vetro per tubi di scarico con dimensioni adattate al sistema di scarico anziché limitare gli acquirenti a un diametro o a una lunghezza fissi.
La produzione personalizzata può supportare produttori di riscaldatori, fornitori di attrezzature marine, costruttori di camper e veicoli, fornitori di sistemi di scarico, distributori e produttori di apparecchiature industriali.
Per ulteriori condotti per riscaldatori, protezione degli scarichi e prodotti di gestione termica, visualizza i nostritubi di protezione termica gamma di prodotti.
Per un preventivo accurato, si prega di fornire il diametro esterno del tubo di scarico, la lunghezza isolata richiesta, la disposizione di installazione, la quantità e qualsiasi disegno o fotografia disponibile.
Se per lo stesso progetto sono necessari diversi diametri o lunghezze, elenca ciascuna configurazione separatamente. Ciò consente di produrre i manicotti isolanti per i gruppi di scarico effettivi, anziché trattarli come un'unica misura universale.
Visualizza il Manicotto isolante per tubi di scarico in fibra di vetro per requisiti di fornitura OEM e all'ingrosso personalizzati.
