Nastro per guarnizioni a bulbo doppio Tadpole: design, adattamento e selezione dei materiali

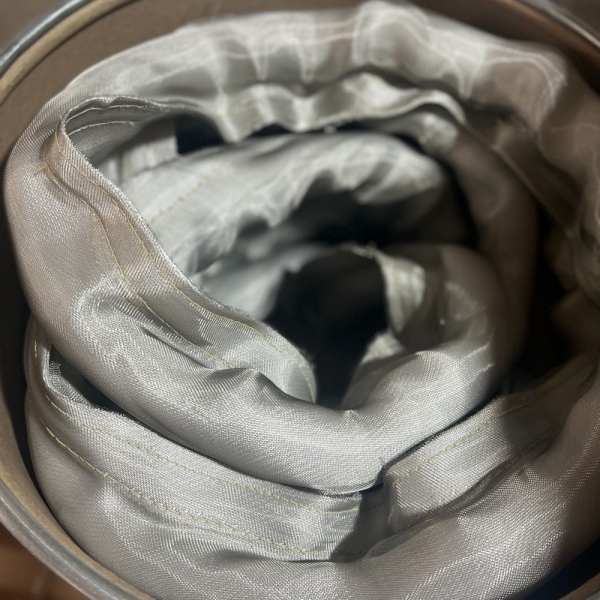

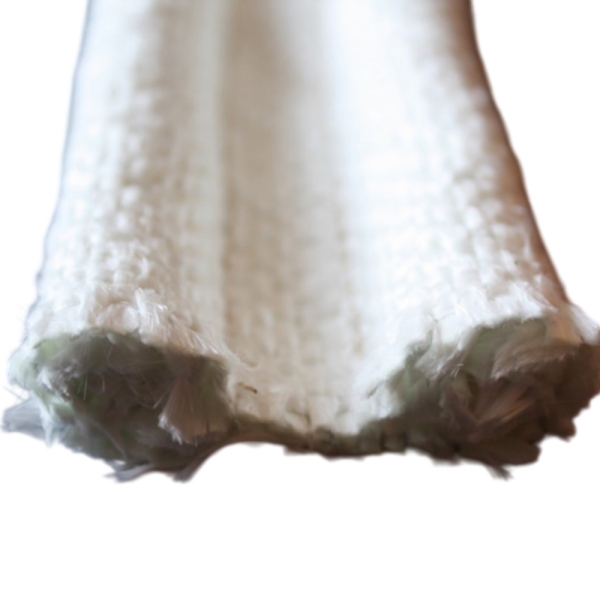

Una guarnizione a girino a doppio bulbo presenta due bulbi di tenuta comprimibili collegati da un nastro tessile piatto. I due bulbi forniscono posizioni di contatto separate all'interno di un unico profilo, mentre la sezione di collegamento stabilisce la loro spaziatura e può fornire un'area di montaggio laddove il design dell'attrezzatura lo consenta.

Questa costruzione merita di essere presa in considerazione quando una porta o un pannello industriale richiede due piste di tenuta definite. Non si tratta semplicemente di una versione più spessa di una guarnizione a girino standard, e l'aggiunta di un secondo bulbo non migliora automaticamente ogni giunto. Entrambi i bulbi necessitano di superfici di contatto idonee, della corretta altezza di installazione e di un carico di chiusura sufficiente.

Per progetti OEM e di sostituzione, iniziare dalla sezione trasversale del giunto. Una volta stabilite le posizioni di contatto, il tessuto di copertura, i nuclei interni e i dettagli di fissaggio possono essere selezionati in base all'installazione effettiva.

Doppio bulbo, bulbo singolo e doppia coda: leggere la sezione trasversale

Le parole “doppio bulbo” descrivono il numero di bulbi di tenuta, non il numero di strati di tessuto o di code di montaggio. Questa distinzione dovrebbe essere visibile sul disegno prima che vengano discusse le dimensioni o i materiali.

Un profilo a doppia coda non fornisce un secondo bulbo. Allo stesso modo, due strati di tessuto attorno a un nucleo formano comunque una guarnizione a bulbo singolo. Specificare la forma con uno schizzo della sezione trasversale invece di fare affidamento solo sul nome del prodotto.

Quando ha senso un profilo a due bulbi?

Il punto di partenza più chiaro è un disegno dell'attrezzatura esistente che specifica già due bulbi. Una sostituzione dovrebbe preservare le posizioni di contatto e la geometria di montaggio richieste, a meno che una revisione tecnica non supporti una modifica.

Per un nuovo design, una guarnizione a girino a doppio bulbo può essere presa in considerazione quando il telaio fornisce due piste di tenuta supportate e il progettista desidera che le loro posizioni relative siano definite da un unico profilo collegato. Il nastro di collegamento stabilisce una relazione tra i bulbi, ma il sistema di ritenzione deve comunque impedire lo spostamento dell'assieme.

Controllare la larghezza disponibile e lo spazio chiuso. Un secondo bulbo posizionato oltre la superficie di accoppiamento non può contribuire al contatto previsto. Allo stesso modo, un bulbo che poggia su un bordo non supportato può deformarsi in modo diverso rispetto a uno posizionato contro una superficie continua.

Un secondo bulbo non sostituisce la correzione di un telaio deformato, di un fermo non idoneo o di una superficie di tenuta danneggiata. Affrontare tali condizioni prima di selezionare una guarnizione più grande o più complessa.

Il disegno richiede più di due diametri di bulbo

Una specifica a doppio bulbo dovrebbe mostrare il profilo non compresso e la sua relazione con il giunto chiuso. Le seguenti dimensioni forniscono un punto di partenza pratico.

La spaziatura da centro a centro non è uguale alla larghezza netta libera. Contrassegnare entrambe quando lo spazio di montaggio è limitato. Per un campione di ricambio usurato, misurare anche l'attrezzatura: la compressione permanente può oscurare l'altezza originale del bulbo.

Controllare la compressione in entrambe le posizioni di contatto

Una porta dall'aspetto piatto può comunque presentare spazi diversi nelle due posizioni del bulbo. Un bulbo potrebbe toccare il telaio prima dell'altro. Se il primo bulbo viene fortemente compresso prima che il secondo stabilisca il contatto, cambiare solo il materiale potrebbe non risolvere il problema.

Valutare le due posizioni separatamente, quindi valutare l'assieme nel suo complesso. Registrare le altezze libere del bulbo, le altezze installate e il carico di chiusura disponibile. Laddove i bulbi abbiano dimensioni o anime diverse, specificare tali differenze esplicitamente.

La porta deve fornire il carico necessario per comprimere tutte le sezioni di tenuta impegnate. Non dare per scontato che un profilo a doppio bulbo si chiuda facilmente come la precedente guarnizione a bulbo singolo, o che il carico richiesto sarà esattamente il doppio. Il risultato dipende dal profilo completo e dalla geometria di installazione.

Per un nuovo design, un assemblaggio di prova è più utile che giudicare la compressione schiacciando un breve campione sciolto. Utilizzare la disposizione di fissaggio prevista e controllare il contatto attorno agli angoli così come lungo le sezioni rettilinee.

Opzioni di materiale e anima per lo sviluppo personalizzato

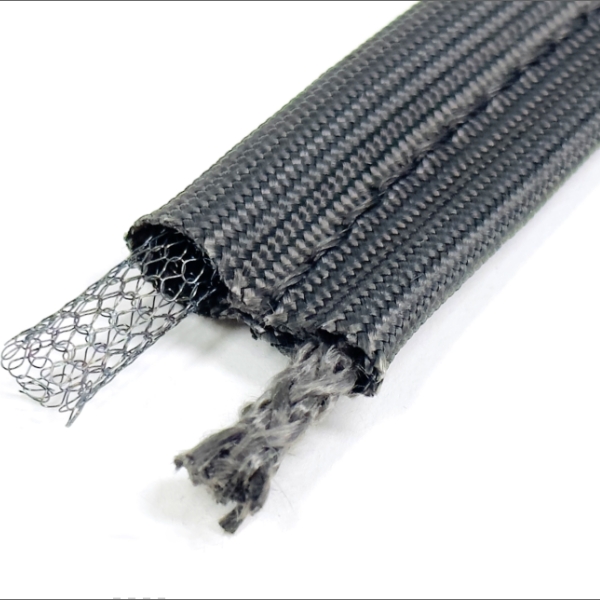

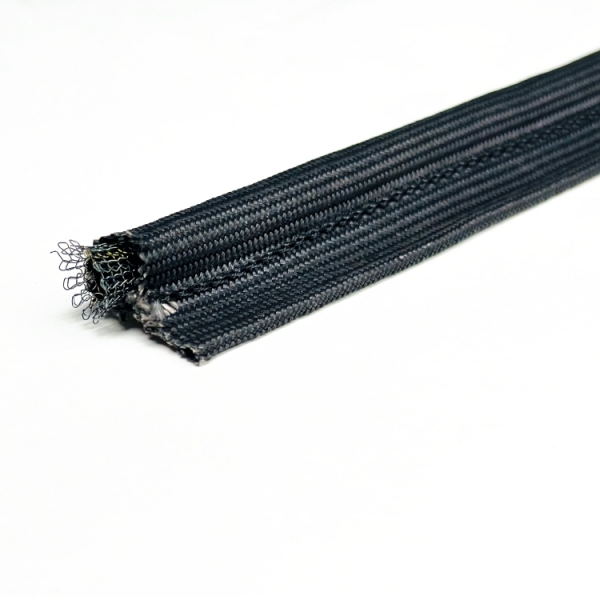

La forma a doppio bulbo non prescrive un unico materiale. Una guarnizione a girino a doppio bulbo in fibra di vetro utilizza un rivestimento in tessuto di fibra di vetro, ma la costruzione interna deve ancora essere definita. Le anime in fibra, le anime a rete rinforzata e le anime metalliche cave offrono diversi punti di partenza per la progettazione.

I seguenti prodotti BSTFLEX forniscono riferimenti esistenti su materiali e anime. Non sono presentati come versioni standard a doppio bulbo; il profilo finito a due bulbi deve essere specificato separatamente.

La densità del nucleo, la costruzione del filo e la tensione del rivestimento possono modificare la risposta alla compressione. I soli nomi dei materiali non stabiliscono quale guarnizione finita sia più morbida o più resistente. Confrontare gli assemblaggi proposti con i medesimi requisiti dell'attrezzatura.

La temperatura deve essere specificata anche per la guarnizione completa. Il rivestimento, il nucleo, le cuciture e qualsiasi materiale di rivestimento o fissaggio richiedono una revisione. Due bulbi non raddoppiano la resistenza alla temperatura e un nucleo più resistente al calore non elimina le limitazioni del rivestimento esterno.

Applicazioni industriali: abbinare il profilo al giunto

Porte di forni industriali

Su un forno a lotti, di polimerizzazione o di essiccazione, considerare un profilo a doppio bulbo quando il design della porta fornisce due piste di contatto idonee. Verificare la capacità di chiusura, il movimento del lato cerniera e lo spazio di ritenzione prima di selezionare le dimensioni del bulbo. L'obiettivo è un contatto controllato su entrambe le piste, non semplicemente più materiale di guarnizione attorno all'apertura.

Porte di accesso ai forni e pannelli riscaldati

Per le aperture di accesso ai forni, identificare la temperatura e l'esposizione nel punto di tenuta piuttosto che assegnare la temperatura della camera a ogni componente della guarnizione. Laddove il disegno richieda due bulbi, la selezione del rivestimento e del nucleo dovrebbe essere rivista insieme alla geometria del telaio e alla frequenza di apertura.

Coperture di accesso ai condotti e involucri termici

Per le coperture rimovibili, stabilire il carico di serraggio disponibile e verificare se entrambe le piste di tenuta sono supportate. Definire inoltre qualsiasi differenza di pressione e la perdita consentita. Una guarnizione tessile a doppio bulbo non è automaticamente a tenuta di gas, una guarnizione per recipienti a pressione o un sistema a doppia tenuta monitorato indipendentemente.

Gli angoli e la ritenzione necessitano di dettagli specifici

Due percorsi paralleli dei bulbi seguono lunghezze interne ed esterne diverse attorno a un angolo. Un profilo che si adatta a una sezione di prova dritta può raggrupparsi, allungarsi o modificare la spaziatura quando viene formato attorno alla porta completa.

Includere i raggi degli angoli e le posizioni di giunzione sul disegno. Laddove venga proposto un telaio fabbricato, definire come i bulbi e la rete di collegamento continuano attraverso ogni angolo. Non lasciare la costruzione dell'angolo a un'ipotesi di installazione.

L'hardware di ritenzione dovrebbe fissare l'area di montaggio designata senza schiacciare involontariamente un bulbo o ostruirne il movimento. Verificare la presenza di bordi taglienti e contatti striscianti che potrebbero danneggiare il tessuto durante le ripetute aperture.

Dopo l'installazione di prova, ispezionare entrambe le piste di contatto e la rete di collegamento. Un bulbo visibilmente appiattito non dimostra che l'intero perimetro soddisfi le prestazioni di tenuta richieste.

Ordinare una guarnizione a coda di girino a doppio bulbo personalizzata

BSTFLEX supporta lo sviluppo di guarnizioni basato su disegni e campioni attraverso il suo servizio di produzione di guarnizioni a coda di girino personalizzate. Per un progetto a doppio bulbo, inviare la sezione trasversale e il giunto di accoppiamento insieme in modo che il profilo possa essere revisionato nella sua posizione installata.

Per il preventivo: includere entrambe le dimensioni del bulbo, la spaziatura centrale, la larghezza e lo spessore della rete, la lunghezza complessiva, i dettagli degli angoli, il metodo di montaggio e la quantità. Aggiungere informazioni sulla temperatura continua, la temperatura di picco e la durata, l'esposizione al processo, gli spazi chiusi e il carico di chiusura disponibile.

Per l'approvazione del campione: concordare le tolleranze dimensionali, i controlli di adattamento, i requisiti di compressione e i test operativi rappresentativi prima della produzione. Laddove i materiali originali siano sconosciuti, identificarli come sconosciuti piuttosto che sostituirli con una specifica presunta.

Domande sul nastro per guarnizioni a coda di girino a doppio bulbo

Una guarnizione a coda di girino a doppio bulbo è uguale a una guarnizione a doppia coda?

No. Un profilo a doppio bulbo ha due bulbi di tenuta. Un profilo a doppia coda ha un bulbo con code di montaggio su entrambi i lati. La distinzione deve essere mostrata sul disegno della sezione trasversale.

Una guarnizione a doppio bulbo può sostituire una guarnizione a bulbo singolo?

Solo dopo aver controllato il giunto. Il bulbo aggiuntivo necessita di una superficie di accoppiamento supportata, spazio sufficiente e un carico di chiusura compatibile. Non è automaticamente una sostituzione diretta.

Il termine "nastro per guarnizioni" significa che il prodotto è autoadesivo?

No. Il nome non stabilisce un supporto adesivo. Specificare il metodo di fissaggio separatamente. Qualsiasi adesivo utilizzato per il posizionamento deve essere valutato per la sua esposizione e il ruolo previsto.

Un secondo bulbo garantisce una minore perdita?

No. Entrambi i bulbi devono stabilire il contatto previsto e il rivestimento, i giunti, gli angoli e la ritenzione devono essere adatti all'applicazione. Verificare le prestazioni rispetto al test dell'attrezzatura concordato piuttosto che solo in base al numero di bulbi.

Discuti il tuo profilo a doppio bulbo con BSTFLEX

Esplora la gamma di guarnizioni a coda di girino e tenute a coda di girino BSTFLEX per le opzioni di materiale, quindi invia la geometria a due bulbi proposta per la revisione.

Richiedi un preventivo per una guarnizione a coda di girino a doppio bulbo personalizzata.Invia un disegno della sezione trasversale, le misurazioni dello spazio dell'attrezzatura, le condizioni operative e la quantità richiesta per iniziare la revisione delle specifiche.
