Un tubo flessibile idraulico è già collegato, fatto passare attraverso la macchina e fissato in posizione. La successiva revisione di manutenzione identifica una sezione che necessita di ulteriore protezione contro l'abrasione. Far scorrere un manicotto tubolare su quell'assemblaggio potrebbe richiedere un accesso che l'installazione non consente.

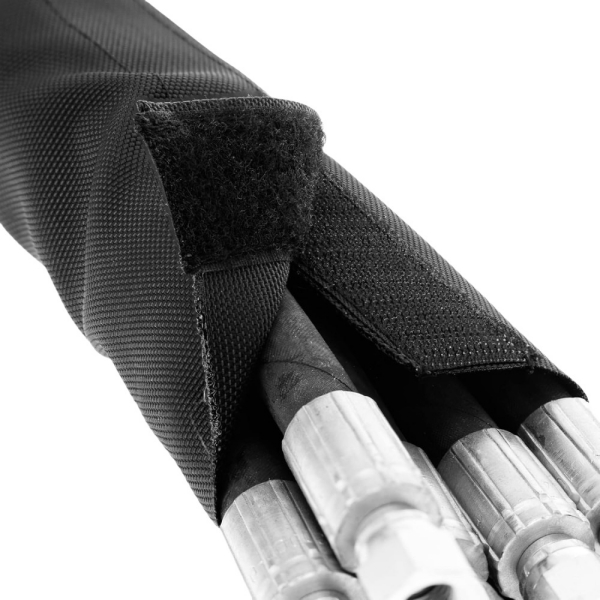

Un manicotto avvolgente per tubi in nylon è una copertura tessile rimovibile che si apre lungo la sua lunghezza e si chiude attorno a un tubo o a un fascio di tubi accessibile.La sua chiusura a strappo consente di aggiungere una protezione esterna senza dover far passare il manicotto sopra i raccordi terminali. Per i lavori di retrofit, la domanda sulla scelta non riguarda semplicemente quale tessuto in nylon utilizzare. Si tratta di capire se l'avvolgimento finito possa coprire la zona di usura, chiudersi correttamente e rimanere accessibile per l'ispezione.
Il BSTFLEX Manicotto avvolgente per tubi in nylon balistico combina tessuto in nylon con una chiusura a strappo per una protezione dei tubi focalizzata sull'abrasione. Questa guida spiega cosa specificare quando si aggiunge quel tipo di protezione a un'installazione idraulica esistente.
Prendi in considerazione una struttura avvolgente quando le estremità del tubo sono collegate, l'accesso dietro i raccordi è limitato o la sezione protetta deve essere aperta durante la manutenzione programmata. Può anche essere utile quando solo una sezione locale necessita di una copertura anziché l'intera lunghezza dell'assemblaggio.
Un manicotto tubolare per tubi in nylon rimane un'opzione laddove vi sia un accesso terminale adeguato, anche durante l'assemblaggio. La distinzione pratica è il percorso di installazione: un manicotto tubolare deve passare sopra tutto ciò che si trova sul suo percorso, mentre un manicotto avvolgente viene portato attorno all'esterno della sezione selezionata.
Nessuna delle due strutture corregge un percorso errato del tubo. Prima di aggiungere una copertura, identifica se il contatto proviene da un tubo adiacente, una staffa, un bordo ruvido o una campata non supportata. Correggi prima le condizioni di instradamento e supporto dannose. Usa il manicotto come strato di abrasione aggiuntivo, non come sostituto di una corretta installazione del tubo.
Retrofit non significa installazione su un sistema in funzione. Prima di misurare, montare o aprire un manicotto, segui la procedura di arresto, isolamento e depressurizzazione del produttore dell'attrezzatura, incluso il controllo dell'energia immagazzinata.
Per un singolo tubo, registra il diametro esterno effettivo. Un foro nominale del tubo o una dimensione dash non descrivono la superficie esterna che l'avvolgimento deve coprire. Per un fascio, misura il suo profilo esterno complessivo nella disposizione di instradamento approvata anziché sommare le dimensioni nominali dei singoli tubi.
Ad esempio, un tubo rotondo con un diametro esterno di 40 mm ha una circonferenza di circa 126 mm. Questo è un esempio geometrico, non una larghezza del manicotto consigliata o una dimensione standard BSTFLEX. L'avvolgimento finito deve anche adattarsi al suo layout di chiusura, alla struttura dei bordi e alla tolleranza di adattamento richiesta.
Le seguenti dimensioni dovrebbero essere identificate separatamente su un disegno o un preventivo:
| Dimensione o requisito | Cosa confermare |
|---|---|
| Dimensione esterna del tubo o del fascio | Diametro esterno effettivo del tubo, o profilo e perimetro del fascio nella sezione da proteggere. |
| Larghezza finita aperta | La larghezza dell'avvolgimento finito quando aperto, con una chiara indicazione se sono incluse strisce di chiusura e bordi rifiniti. |
| Dimensione chiusa efficace | La circonferenza interna utilizzabile o l'intervallo di adattamento consigliato con la chiusura innestata come specificato. |
| Innesto della chiusura | Larghezza della striscia a strappo, posizione e innesto richiesto nell'assemblaggio chiuso. |
| Lunghezza di copertura | La sezione da proteggere, con posizioni terminali contrassegnate rispetto a morsetti, raccordi e punti di servizio. |
Non utilizzare la larghezza aperta di un avvolgimento come se fosse la larghezza distesa di un manicotto tubolare chiuso. Sono strutture diverse. Chiedi al fornitore di confermare l'intervallo di adattamento finito per il design proposto, specialmente quando si sostituisce un manicotto proveniente da un'altra fonte.

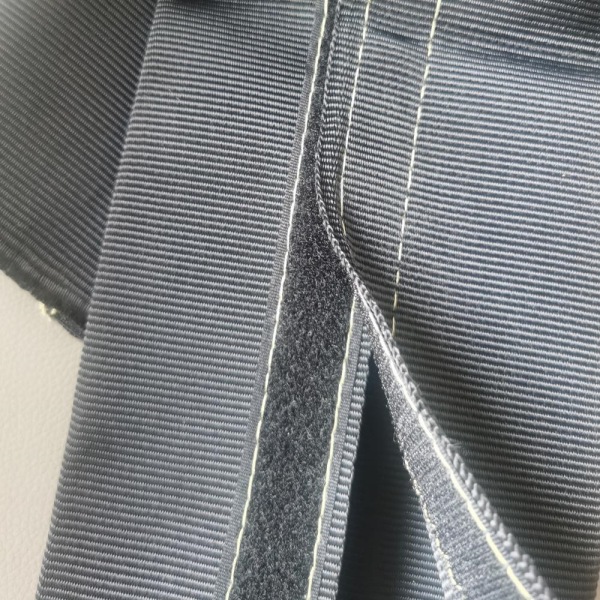

Un manicotto per tubi a strappo necessita di più tessuto di quanto basti per circondare il tubo. Entrambi i lati della chiusura devono innestarsi correttamente lungo la lunghezza prevista. Se si incontrano a malapena su un assemblaggio stazionario, l'adattamento dovrebbe essere rivisto prima dell'approvazione.
Durante la valutazione del campione, controlla la chiusura in corrispondenza delle curve, vicino alle diramazioni e attorno ai cambiamenti nella forma del fascio. Cerca spazi vuoti locali, pieghe, strisce a strappo esposte o sezioni che devono essere tirate insieme sotto tensione. Evita di usare un'eccessiva tensione per tenere diversi tubi in un fascio dall'aspetto più ordinato.
Laddove l'installazione lo consente, posiziona la chiusura lontano dalla superficie di sfregamento principale, mantenendola accessibile per la manutenzione. Conferma questo orientamento attraverso il movimento previsto utilizzando la procedura di ispezione sicura del produttore dell'attrezzatura. Una posizione che sembra adatta a riposo potrebbe non rimanere libera durante l'intero campo operativo.
Mantieni le superfici di fissaggio prive di detriti e ispezionale quando l'avvolgimento viene aperto. Non dare per scontato che ogni sezione visibilmente chiusa abbia un innesto adeguato. Se la chiusura non tiene più come previsto, indaga su contaminazione, usura e dimensionamento invece di trattare fascette esterne extra come una riparazione automatica.
Diversi tubi possono condividere un percorso senza muoversi esattamente nello stesso modo. Prima di specificare un manicotto comune, fai confermare all'ingegnere responsabile che il raggruppamento proposto sia appropriato per i loro requisiti di movimento, temperatura e servizio.
Un avvolgimento esterno comune non posiziona uno strato protettivo tra ogni tubo al suo interno. Se il contatto tubo-tubo all'interno del fascio è la fonte di usura, affronta la separazione interna o la protezione individuale come parte della revisione dell'instradamento.
Per un fascio irregolare, invia uno schizzo della sezione trasversale e una fotografia dell'installazione. Contrassegna i punti di diramazione e le posizioni dei morsetti esistenti. Laddove il fascio si separa o cambia dimensione sostanzialmente, valuta sezioni di manicotto separate anziché forzare un unico avvolgimento continuo ad adattarsi a ogni parte del percorso.
Un rivestimento rimovibile per tubi idraulici deve preservare l'accesso all'assemblaggio che protegge. Decidere dove può essere aperto, quali marcature devono rimanere accessibili e se un tecnico di manutenzione può riagganciare correttamente la chiusura dopo l'ispezione.
Valutare l'avvolgimento su un assemblaggio rappresentativo, non solo su un campione di tubo dritto su un banco di lavoro. La prova dovrebbe includere le posizioni previste dei morsetti, gli spazi ristretti, le curve e l'accesso per la manutenzione.
Prima del montaggio: ispezionare il tubo e correggere usura inaccettabile, perdite o difetti di instradamento secondo le procedure del produttore dell'attrezzatura. Una nuova copertura non deve essere utilizzata per nascondere un tubo danneggiato.
Con l'avvolgimento installato: controllare la copertura, l'aggancio della chiusura, lo spazio libero e l'accesso. Confermare che il rivestimento non forzi una curva più stretta, non tiri un raccordo, non interferisca con un morsetto o non ostruisca un altro componente in movimento. Utilizzare solo il sistema di ritenzione terminale concordato; l'avvolgimento non è un supporto strutturale per tubi né una cinghia di sollevamento.
Dopo la prova approvata: ispezionare per verificare migrazione, apertura della chiusura e usura concentrata. Registrare dove si verifica il contatto e se l'area protetta rimane coperta. Scegliere gli intervalli di ispezione in base ai requisiti di rischio e manutenzione dell'applicazione, invece di presumere un periodo di sostituzione universale del rivestimento.
Il nome rivestimento per tubi in nylon balistico non definisce, di per sé, la dimensione del filato, il peso del tessuto, il rivestimento, il filo, le prestazioni della chiusura o la temperatura di esercizio. Per ordini ripetuti, concordare la costruzione e le dimensioni finite invece di fare affidamento solo sul nome del prodotto.
Quando si confrontano i campioni, richiedere informazioni pertinenti sull'abrasione ed esaminare la flessibilità, la finitura dei bordi e l'attacco della chiusura. Confrontare i risultati dei test solo quando il metodo, il carico, la superficie di contatto e il punto finale sono comparabili. Un risultato ottenuto da un tessuto o da un rivestimento completo non deve essere attribuito a un'altra costruzione.
Indicare la temperatura prevista ed eventuale contatto con fluido idraulico, agenti detergenti o agenti atmosferici esterni. L'idoneità deve essere verificata per l'assemblaggio finito, inclusi eventuale rivestimento, cuciture e dispositivi di fissaggio. Un rivestimento antiabrasione in nylon non deve essere trattato come una guaina antincendio solo perché viene utilizzato su un tubo idraulico.
Allo stesso modo, la protezione dall'abrasione è diversa dal contenimento dello scoppio idraulico o dalla protezione contro le perdite da fori. Tali compiti richiedono prove specifiche per l'applicazione per il sistema di protezione. Il termine nylon balistico non è una prova di protezione balistica per il personale e un avvolgimento non è una riparazione a pressione per una linea che perde.
Un campione di retrofit riuscito è un punto di partenza per la fornitura ripetuta. Registrare la larghezza finita, la dimensione chiusa effettiva, la disposizione della chiusura, la lunghezza protetta, la finitura dei bordi e qualsiasi identificazione concordata. Conservare tali dettagli con il disegno approvato o il campione di riferimento.
Per la manutenzione della flotta o la produzione di attrezzature, distinguere le configurazioni richieste tramite codice articolo o altro identificatore concordato. Specificare se il materiale sarà fornito per il taglio locale o come lunghezze finite, e confermare il metodo di taglio e finitura dei bordi. Colore, marcatura, imballaggio, quantità minima d'ordine e tempi di consegna dovrebbero essere concordati per la costruzione selezionata.
BSTFLEX supporta la revisione dell'applicazione e lo sviluppo di campioni attraverso i suoi servizi di produzione OEM e personalizzati. Per una richiesta di rivestimento per tubi in nylon personalizzato, fornire sia le dimensioni di copertura richieste che le condizioni di installazione in modo che la proposta possa essere valutata rispetto all'assemblaggio reale.
Un design avvolgente può essere posizionato attorno a una sezione di tubo accessibile senza passare sopra i suoi raccordi. Deve esserci comunque spazio sufficiente per posizionare il tessuto e agganciare la chiusura. I requisiti di isolamento e depressurizzazione rimangono invariati.
No. Scegliere all'interno dell'intervallo di dimensioni chiuse raccomandato dal fornitore. Un rivestimento sovradimensionato può lasciare materiale in eccesso, mentre uno sottodimensionato può impedire l'aggancio della chiusura specificato. Confermare la vestibilità sul tubo o sul fascio effettivo.
La costruzione a strappo consente la riapertura. Rimetterlo in servizio solo quando il tessuto, i bordi, le cuciture e la chiusura rimangono idonei e la vestibilità approvata può essere ripristinata. La riutilizzabilità non è una garanzia di durata illimitata.
Per una richiesta riguardante il rivestimento per tubi in nylon balistico BSTFLEX, inviare il diametro esterno del tubo o il profilo del fascio, la lunghezza di copertura, la fotografia dell'instradamento, la posizione dell'abrasione, la temperatura di esercizio e l'esposizione prevista ai fluidi. Includere quantità del campione, quantità di produzione, marcatura, imballaggio e requisiti di consegna.
Contattare BSTFLEX con il proprio disegno o i requisiti di installazione. Per applicazioni che coinvolgono diverse esigenze di protezione su una macchina, utilizzare la pagina di selezione della protezione per tubi idraulici per confrontare le costruzioni di prodotto pertinenti.
