Giunti di dilatazione in tessuto per ventilatori e soffianti: selezione per ingresso e uscita

Giunti di dilatazione in tessuto per ventilatori e soffianti collegano l'apparecchiatura alla canalizzazione adiacente assorbendo al contempo i movimenti specificati e garantendo la tenuta ai gas richiesta. La loro struttura flessibile può ridurre la trasmissione delle vibrazioni meccaniche attraverso il collegamento della condotta. Tuttavia, l'aspirazione e la mandata devono essere valutate separatamente: l'adattamento alla flangia del ventilatore è solo una parte del processo di selezione del giunto.

BSTFLEX produce giunti di dilatazione in tessuto non metallici per condotte di gas industriali, inclusi i collegamenti per ventilatori. Per queste applicazioni, la specifica deve considerare complessivamente la pressione locale, il flusso d'aria, le vibrazioni, la temperatura e la geometria di fissaggio.

Due collegamenti, due condizioni operative

Una richiesta d'acquisto per due collegamenti flessibili su un unico ventilatore deve identificare quale componente appartiene all'aspirazione e quale alla mandata. Le due posizioni possono presentare dimensioni, condizioni di pressione, canalizzazioni circostanti e requisiti di movimento differenti.

All'aspirazione del ventilatore

Un giunto di dilatazione per l'aspirazione del ventilatore può funzionare in depressione. Quando la pressione interna è inferiore a quella ambientale, l'elemento flessibile viene tirato verso l'interno della condotta. La sua forma installata e il franco interno devono consentire questa condizione di pressione oltre al movimento specificato.

Registrare la configurazione dell'aspirazione, inclusi gomiti, serrande, filtri e raccordi di transizione nelle vicinanze. Confermare se il giunto lavora con aria pulita, gas carichi di polvere o un flusso di processo umido. La parola "aspirazione" non definisce la temperatura o l'esposizione chimica.

Alla mandata del ventilatore

Un giunto di dilatazione per la mandata del ventilatore necessita di una propria specifica di pressione e portata. La regione di scarico può presentare un profilo di velocità non uniforme e i raccordi della condotta adiacenti possono influenzare lo sviluppo del flusso.

Non classificare automaticamente ogni giunto di mandata come servizio a pressione positiva. L'aumento di pressione di un ventilatore non stabilisce, di per sé, la pressione relativa a quella ambientale su ciascun collegamento. Fornire la pressione normale e di progetto locale, indicando chiaramente segno, unità di misura e riferimento.

Regola di acquisto: utilizzare schede separate per l'aspirazione e la mandata prima di decidere se i due giunti possono condividere la stessa struttura di materiale o lo stesso codice articolo.

Separare dilatazione termica, vibrazione dell'apparecchiatura e sbandieramento del nastro

Si tratta di dati di progetto differenti. Unificarli in un'unica voce denominata "tolleranza vibrazioni" lascia insolute informazioni importanti.

Dilatazione termica

Le condotte e le apparecchiature collegate cambiano posizione riscaldandosi e raffreddandosi. Specificare la compressione assiale, l'estensione assiale, lo spostamento laterale e il movimento angolare rispetto a un riferimento di installazione concordato.

Vibrazione meccanica

Il movimento ripetuto del gruppo ventilatore può raggiungere il collegamento. Fornire ampiezza misurata, frequenza, direzione e punto di misurazione ove disponibili. La sola velocità del ventilatore non descrive lo spostamento che l'elemento flessibile deve assorbire.

Sbandieramento indotto dalla pressione

Il tessuto può oscillare in risposta alle fluttuazioni di pressione o al flusso turbolento anche quando l'apparecchiatura adiacente presenta un movimento limitato. La flessione risultante deve essere considerata separatamente dalla lenta dilatazione termica.

Un collegamento flessibile può ridurre una via di trasmissione delle vibrazioni; non corregge una girante sbilanciata, un cuscinetto danneggiato, una base di appoggio allentata o una condizione operativa del ventilatore non idonea. Il ventilatore e il giunto di dilatazione richiedono una valutazione coordinata in presenza di vibrazioni eccessive.

Perché il nastro più morbido non è sempre il miglior connettore per ventilatori

Un nastro molto flessibile può assecondare facilmente il movimento, ma rispondere male alle sollecitazioni aerodinamiche ripetute. Nelle posizioni vicine al ventilatore, la struttura del materiale deve bilanciare la capacità di movimento con la resistenza allo sbandieramento.

A seconda del tipo di servizio, la verifica progettuale può prendere in considerazione una struttura rinforzata differente, un convogliatore protettivo o modifiche alla geometria del giunto. Aumentare il peso o lo spessore del tessuto senza verificare gli altri requisiti non costituisce una soluzione completa.

Per le apparecchiature a velocità variabile, inviare l'intervallo di velocità operative e identificare qualsiasi velocità o posizione della serranda associata a un movimento anomalo. Una condizione che appare accettabile in un punto di funzionamento stazionario potrebbe non rappresentare il servizio in fase di avviamento, arresto o a carico ridotto.

Mantenere separati l'isolamento dalle vibrazioni e l'abbattimento acustico

Ridurre le vibrazioni trasmesse per via strutturale non equivale a ridurre il rumore aereo che si propaga attraverso la condotta. Un collegamento flessibile non deve essere acquistato come silenziatore a meno che le sue prestazioni acustiche non siano state specificamente progettate e verificate.

Il rumore può anche fuoriuscire attraverso la sezione flessibile. Se questo aspetto è importante, specificare il requisito acustico separatamente e far verificare qualsiasi intervento insieme ai requisiti termici e di movimento del giunto. Non aggiungere un rivestimento o una copertura acustica esterna senza aver verificato se ciò altera la dissipazione del calore o limita il movimento.

Proteggere l'elemento flessibile senza ostruire il ventilatore

Un convogliatore di flusso può proteggere il nastro dall'esposizione diretta ai gas e contribuire a ridurre lo sbandieramento dovuto alla turbolenza. Il suo fissaggio, il suo orientamento e il suo franco devono essere idonei per il collegamento.

La verifica deve coprire l'intero inviluppo di movimento. Un convogliatore che non tocca le parti metalliche adiacenti a impianto fermo potrebbe interferire quando la condotta si comprime o si sposta lateralmente. Spigoli vivi o punti di contatto possono danneggiare il nastro indipendentemente dalla sua classe di temperatura.

In caso di servizio con polveri, includere le informazioni sulle particelle e la protezione proposta per la cavità del giunto. Per un collegamento in aspirazione, considerare anche le conseguenze del distacco di un componente che potrebbe entrare nel ventilatore a valle. I componenti interni devono essere fissati secondo il disegno di montaggio approvato.

Il connettore deve adattarsi alla configurazione del flusso d'aria, non solo allo spazio libero

Gomiti, transizioni brusche e serrande vicino a un ventilatore possono creare perdite aggiuntive e un flusso d'aria non uniforme. Questo è comunemente descritto come effetto di sistema. Può influire sulle prestazioni, sulla rumorosità e sulle vibrazioni del ventilatore.

L'installazione di un giunto di dilatazione in tessuto non elimina tali problemi aerodinamici. Mostrare la disposizione dei condotti vicini nel disegno di richiesta invece di fornire solo le due facce della flangia.

L'estensione flessibile richiesta per il movimento e la lunghezza del condotto richiesta per lo sviluppo del flusso d'aria sono questioni di progettazione separate. Non dare per scontato che rendere il connettore più lungo fornisca le stesse prestazioni di un condotto rettilineo configurato in modo appropriato. Il fornitore del ventilatore dovrebbe esaminare la geometria di ingresso e uscita laddove lo spazio di installazione è limitato.

Abbinare il materiale all'effettivo carico del ventilatore

Un giunto di dilatazione per ventilatore non è automaticamente un assemblaggio ad alta temperatura fortemente isolato. Al contrario, non si deve presumere che un connettore di ventilazione leggero sia adatto per gas di processo caldi o chimicamente aggressivi.

Collegamenti per aria pulita e tiraggio forzato

Per un ventilatore a tiraggio forzato, identificare la temperatura dell'aria nel giunto specifico, l'esposizione esterna e la pressione operativa. Laddove il mezzo è pulito e la temperatura è moderata, si può valutare una costruzione in tessuto rivestito rinforzato senza presumere che sia necessario un ampio pacchetto di isolamento.

Un giunto di dilatazione per ventilatore FD necessita comunque della tenuta, del movimento e delle prestazioni dinamiche specificate. L'aria pulita non elimina la necessità di valutare il flutter o la disposizione dell'attacco.

Collegamenti per tiraggio indotto e scarico di processo

Un giunto di dilatazione per ventilatore ID può essere installato in diversi punti in un sistema di trattamento degli scarichi. Indicare la sua posizione rispetto alle apparecchiature di raccolta polveri, raffreddamento e trattamento a umido. Non dedurre la condizione del gas dalla sola designazione del ventilatore.

Il gas caldo potrebbe richiedere un pacchetto termico per proteggere lo strato di tenuta. Per tale impiego, fare riferimento alla nostra guida ai giunti di dilatazione in tessuto per alte temperature. Il servizio umido o corrosivo richiede invece particolare attenzione alla compatibilità chimica, alla condensa e alla temperatura sul materiale barriera.

Il rinforzo in fibra di vetro, i tessuti rivestiti in silicone, le barriere a base di PTFE e i tessuti in silice svolgono funzioni diverse. La nostra guida ai materiali per giunti di dilatazione in tessuto spiega perché non dovrebbero essere trattati come specifiche intercambiabili per giunti completi.

Applicazioni di soffianti al di fuori del normale servizio di condotti

Il termine giunto di dilatazione per soffiante non stabilisce una classe di pressione. Confermare il tipo di apparecchiatura e il servizio effettivo prima di proporre un design in tessuto. I requisiti di pressione, pulsazione o contenimento del processo potrebbero richiedere un'altra tecnologia di connessione.

Eventuali requisiti per servizi pericolosi devono essere dichiarati esplicitamente. La sola resistenza al calore non stabilisce l'idoneità per mezzi infiammabili, polveri combustibili o servizi di scarico fumi di emergenza.

Preparare una scheda di confronto tra ingresso e uscita

Il seguente è un formato di richiesta, non una tabella di classificazione del prodotto. Completare entrambe le colonne con i dati del ventilatore e del sistema di condotti. Contrassegnare le informazioni mancanti come sconosciute invece di copiare un valore dalla connessione opposta.

Supportare le condotte e definire la posizione di installazione

Non si deve presumere che l'involucro del ventilatore e il giunto flessibile supportino il peso di condotti, silenziatori o altre apparecchiature adiacenti. Confermare la disposizione di supporto prevista e i carichi di interfaccia ammissibili con il progettista del sistema.

Laddove il ventilatore poggi su isolatori di vibrazioni, il collegamento deve adattarsi al movimento relativo specificato tra l'apparecchiatura e le condotte. Non tendere un giunto corto per compensare un condotto posizionato in modo errato, né utilizzare il collegamento per forzare l'allineamento dell'involucro del ventilatore.

Distinguere la distanza di installazione tra i piani di fissaggio definiti dalla larghezza sviluppata del tessuto di ricambio. Le aree serrate e la parte che si muove liberamente devono essere incluse nel disegno approvato. Anche le interfacce tonde e rettangolari necessitano dei propri dettagli per flange e angoli.

Quando è possibile utilizzare la stessa costruzione su entrambi i lati?

Una costruzione con materiale condiviso può essere presa in considerazione quando entrambi i compiti rientrano nei limiti operativi verificati. Ciò non significa necessariamente che i componenti finiti siano identici.

Diverse forme di flange, schemi dei fori, lunghezze di installazione, disposizioni dei rivestimenti o requisiti di movimento potrebbero comunque richiedere disegni e codici articolo separati. Una decisione di acquisto volta a ridurre la varietà dei pezzi di ricambio dovrebbe seguire il confronto tecnico, non precederlo.

Per ordini OEM ripetuti, identificare le parti di ingresso e uscita in modo coerente su disegni, etichette e imballaggi. Ciò aiuta a evitare di montare un componente dimensionalmente simile nella posizione sbagliata durante la manutenzione.

Registrare una linea di base per la messa in servizio

Durante una procedura di messa in servizio autorizzata, registrare la posizione di installazione approvata, le condizioni operative del ventilatore ed eventuali osservazioni esterne consentite sui collegamenti. Notare se il movimento insolito appare solo a determinate velocità o impostazioni di controllo.

L'ispezione o la regolazione che richiede un accesso manuale deve seguire le procedure di isolamento e di lavoro sicuro del sito. Un motore fermo non elimina di per sé la pressione, il calore accumulato o la possibilità di rotazione causata dal flusso d'aria. Non toccare un giunto che sbatte né regolare i morsetti su un sistema in funzione.

Per un giunto esistente con danni ripetuti, conservare lo storico operativo e le fotografie prima di specificare un altro giunto. La guida all'ispezione e al guasto dei giunti di espansione in tessuto fornisce un quadro separato per indagare su tale problema.

Richiedere un giunto di espansione personalizzato per ventilatori o soffianti

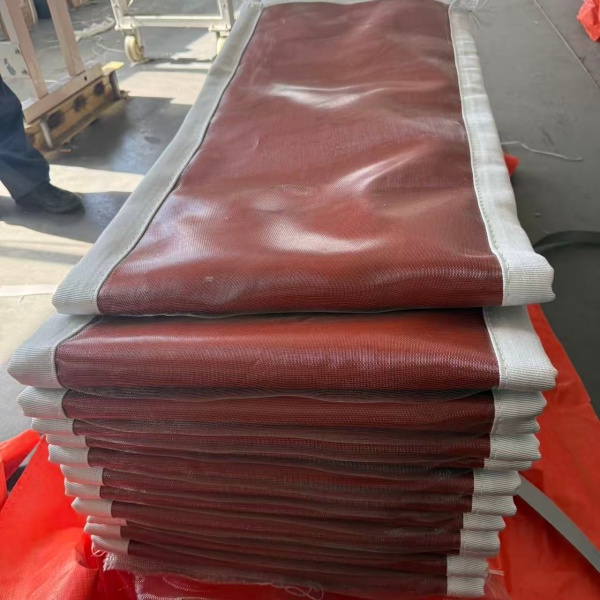

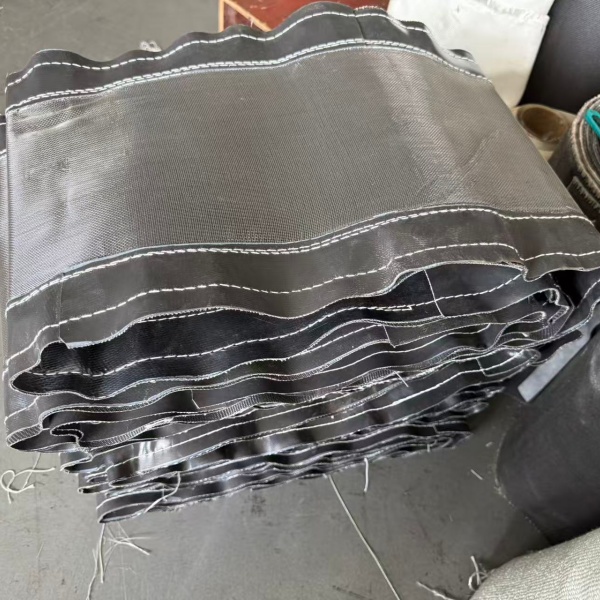

BSTFLEX supporta la fabbricazione basata su disegno di giunti flessibili e assemblaggi di condotti specifici per l'applicazione. Le nostre capacità di produzione di giunti di espansione in tessuto includono configurazioni tonde, rettangolari e personalizzate valutate in base alle condizioni operative fornite.

Inviare i record di ingresso e uscita, il disegno della disposizione del ventilatore, l'intervallo di velocità, la temperatura, la pressione, il fluido, i requisiti di movimento e l'ambito di consegna richiesto. Includere fotografie e storico di servizio per le sostituzioni, insieme alla quantità e alla data di consegna richiesta.

Consultare la pagina del prodotto per giunti di espansione in tessuto non metallico personalizzati per le opzioni di configurazione. L'obiettivo è un collegamento specificato correttamente su ciascun lato del ventilatore, non semplicemente due pezzi di tessuto flessibile con dimensioni corrispondenti.
