Tappetino in fibra di vetro agugliato legato a punto per la fabbricazione OEM: taglio, manipolazione e controlli di accettazione

Un rotolo di isolante non è la parte che un addetto all'assemblaggio installa. Prima di raggiungere l'apparecchiatura, il materiale può essere srotolato, nidificato, tagliato, impilato, trasferito e adattato attorno ad aperture o punti di fissaggio. Per un acquirente OEM, la domanda utile è se il materassino selezionato possa attraversare tale sequenza rispettando comunque il disegno.

Specificare il materassino agugliato in fibra di vetro cucito e legato in base al grado della fibra, al filo di rinforzo, alla disposizione dei punti, allo spessore finito e al formato di consegna. Quindi approvare le parti tagliate rappresentative per la manipolazione, la vestibilità e il compito operativo. Ciò offre all'ufficio acquisti e alla produzione una base comune per confrontare i campioni e accettare gli ordini ripetuti.

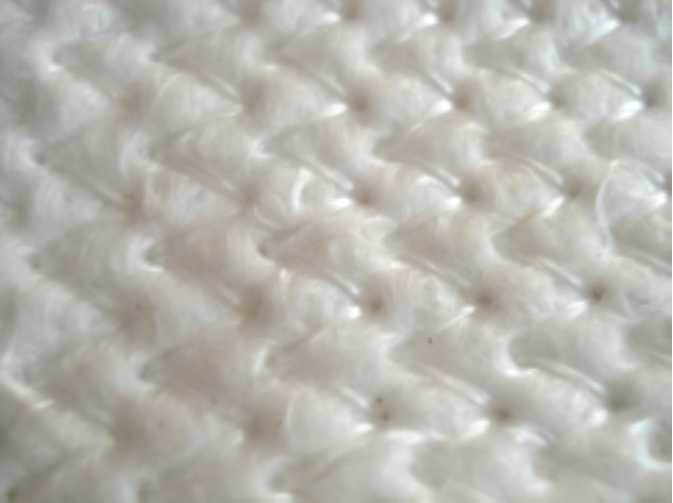

Il BSTFLEX glass fiber stitch-bonded needle mat combina una struttura isolante in fibra di vetro agugliata con un rinforzo in filato aggiuntivo. La cucitura di legatura viene utilizzata per migliorare l'integrità meccanica; l'entità del miglioramento e il percorso di lavorazione idoneo dipendono dalla specifica costruzione. Questa guida si concentra sulla conversione di tale materiale in componenti isolanti industriali.

Inizia dal Disegno del Componente Isolate

Identificare se il disegno descrive l'anima isolante, un inserto isolante rivestito o una copertura completa per apparecchiature. Il contorno di un'anima non deve essere ricavato direttamente dalle dimensioni esterne di una camicia finita senza tenere conto della sua costruzione.

Contrassegnare i bordi e i fori di fissaggio utilizzati per posizionare il pezzo durante l'assemblaggio. Includere asole, intagli, sezioni strette, pieghe previste e lo spazio disponibile per l'isolamento. Indicare se le dimensioni vengono ispezionate sul pezzo piatto, non compresso o dopo l'installazione. Ciò è particolarmente utile per gli inserti installati all'interno di pannelli di apparecchiature riscaldate e coperchi rimovibili.

Utilizzare una specifica di materiale che identifichi il grado del vetro e la costruzione rinforzata. Specificare separatamente qualsiasi rivestimento. I termini materassino in fibra di vetro cucito e materassino in fibra di vetro rinforzato non costituiscono una specifica d'ordine completa di per sé.

Imposta la Direzione del Rotolo e della Cucitura Prima della Nidificazione

Chiedere al fornitore di identificare la direzione del rotolo e la disposizione dei punti sul campione. Laddove la direzione sia importante per il montaggio o la manipolazione, mostrare una freccia di orientamento sul disegno del pezzo. Non approvare un layout di taglio ruotato solo perché riduce gli scarti.

Provare l'orientamento proposto attorno a pieghe, aperture e sezioni di raccordo strette. Confrontare i pezzi in diversi orientamenti quando il design lo consente e documentare il risultato. Lo scopo è stabilire se l'orientamento richiede un controllo per questo componente, non dare per scontato che ogni materassino cucito si comporti allo stesso modo in ogni direzione.

Per un requisito relativo al pattern di cucitura, definire ciò che viene misurato: spaziatura tra le file di punti, lunghezza del punto lungo una fila o un'altra caratteristica concordata. Una singola dimensione di cucitura è ambigua senza tale definizione. Qualsiasi valore richiesto deve essere esaminato per verificarne la fattibilità produttiva prima di diventare un requisito d'ordine.

Approva il Percorso di Taglio sul Materiale di Produzione

Utilizzare campioni che rappresentino il grado di fibra, lo spessore e la struttura di cucitura proposti. Una prova su un materassino piano più sottile non convalida il processo di taglio per uno rinforzato più spesso.

Concordare una prova che rifletta il percorso di produzione previsto, come il taglio a lama o il fustellato ove appropriato. Registrare come il materiale viene supportato e tenuto fermo, se viene tagliato in singoli strati o in cataste e come i pezzi vengono rimossi dopo il taglio. Queste sono variabili di processo da valutare, non impostazioni universali fornite da questa guida.

Ispezionare le caratteristiche più difficili da realizzare: piccoli fori, angoli interni stretti, ponti stretti e tagli attraverso le linee di cucitura. Controllare la presenza di tagli incompleti, fibre trascinate, strappi localizzati e disturbo del filato. Valutare le condizioni del bordo dopo che il pezzo è stato sollevato e trasferito, non solo mentre rimane supportato sul tavolo da taglio.

Concordare l'aspetto accettabile del bordo utilizzando campioni o fotografie rappresentativi. Evitare descrizioni vaghe come perfettamente pulito o zero sfibramento a meno che un test definito e un limite di accettazione non le supportino. La cucitura che attraversa il perimetro finito verrà tagliata; distinguere l'estremità di un filo tagliato dal disfacimento progressivo che interessa la parte trattenuta.

Controlla la Manipolazione Tra il Taglio e l'Installazione

Inviare i pezzi di prova attraverso la sequenza di trasferimento effettiva. Sollevarli dalla superficie di taglio, posizionarli nell'imballaggio proposto, spistarli all'assemblaggio e montarli utilizzando i supporti previsti. Registrare eventuali danni o manipolazioni extra richieste in ogni fase.

Per inserti di grandi dimensioni o sagomati, valutare il supporto durante il sollevamento anziché trattare una sezione stretta come punto di trasporto. Per i kit, identificare le parti in modo sufficientemente chiaro affinché gli operatori non debbano dispiegarle o girarle ripetutamente per trovare il pezzo corretto.

Laddove una copertura debba essere aperta per la manutenzione, includere la rimozione e il rimontaggio nella prova. Controllare se l'anima si sposta all'interno del suo rivestimento, si assottiglia attorno alle chiusure o richiede il riposizionamento. Il rinforzo deve rispondere a un requisito di manipolazione identificato; non deve essere utilizzato per compensare supporti mancanti o un design di ritenuta non idoneo.

Scrivi Criteri di Accettazione Misurabili

Un campione approvato è utile, ma la produzione ripetuta necessita anche di una base di ispezione scritta. Scegliere i controlli importanti per il componente e concordare il campionamento, i metodi e i limiti di accettazione prima di effettuare l'ordine di produzione.

Le misurazioni dello spessore richiedono un metodo condiviso perché il materiale è comprimibile. Specificare come il campione viene condizionato e misurato anziché confrontare una lettura manuale con una procedura di laboratorio diversa. Laddove un progetto richieda un metodo di prova riconosciuto, confermare che esso si applica alla struttura rinforzata fornita.

Tenere lo spessore nominale fornito separato dallo spessore installato. Chiarire inoltre se il valore del peso areico descrive il materassino di base o il materiale cucito a maglia completo. Confrontare un dato relativo al solo anima con un dato relativo al materiale finito può occultare le differenze tra i preventivi.

Includere campioni esposti al calore quando il rinforzo deve durare in servizio

Stabilire se il filo di rinforzo sia necessario principalmente durante la fabbricazione o se debba continuare a sostenere il materassino per tutta la durata dell'esercizio. Indicare la temperatura a livello dell'isolamento, la durata dell'esposizione, l'atmosfera di esercizio ed eventuali cicli di riscaldamento ripetuti.

Quando è necessario un rinforzo in servizio, far definire al team tecnico responsabile una sequenza idonea di esposizione al calore e di ispezione. Esaminare successivamente parti tagliate rappresentative per verificare variazioni dimensionali, condizioni delle cuciture, integrità di manipolazione e vestibilità. Concordare il risultato richiesto prima del test, anziché giudicare un campione sconosciuto dopo il riscaldamento.

Non utilizzare il punto di fusione della fibra di vetro, una dichiarazione generica sulla temperatura massima o la resistenza a trazione a temperatura ambiente in sostituzione di questa valutazione. L'approvazione termica e meccanica deve fare riferimento alla specifica combinazione di materassino e filo. L'aggiunta di cuciture non qualifica di per sé il materiale per una temperatura d'esercizio continuo più elevata.

Separa l'approvazione del nucleo dall'approvazione dell'assemblaggio finito

Un nucleo isolante tagliato può superare il controllo in arrivo mentre il pannello o la copertura completi necessitano ancora di una valutazione termica. Indicare lo spessore installato, i supporti, gli strati del lato caldo e quelli esterni, le aperture e le condizioni al contorno quando si specifica un obiettivo di dispersione termica o di temperatura superficiale.

Allo stesso modo, la sola costruzione cucita non stabilisce una classificazione all'erosione a flusso esposto, una classificazione al fuoco finita o un risultato acustico. Richiedete le prove pertinenti all'applicazione proposta invece di trasferire un risultato da un materiale o un assemblaggio diverso.

Utilizzate l'attuale Scheda di Dati di Sicurezza del materiale fornito e le procedure di movimentazione del cantiere per il taglio e l'installazione. L'ispezione del materiale non sostituisce i controlli richiesti sul luogo di lavoro.

Trasferire la specifica approvata negli ordini ripetuti

Dopo l'approvazione del campione, conservare la specifica del materiale, la revisione del disegno, l'orientamento dei punti concordato, il metodo di ispezione e le istruzioni di imballaggio come un unico set controllato. Identificare quali modifiche richiedono una revisione prima della fornitura, inclusi il grado di fibra, il filato di rinforzo, il rivestimento, il modello o la geometria della parte tagliata.

Per gli ordini in rotoli, registrare la larghezza e la lunghezza utilizzabili, nonché la specifica del materiale. Per gli ordini di pezzi tagliati, registrare le dimensioni accettate, la quantità e la condizione di consegna concordata. Mantenere i raffronti dei preventivi sulla stessa base: area fornita per i rotoli o pezzi accettati per i componenti trasformati.

BSTFLEX fornisce la revisione delle applicazioni e lo sviluppo di campioni attraverso il suoServizi di produzione OEM e personalizzata. Inviare il formato di rullatura o il disegno del pezzo richiesto per la verifica di fattibilità, inclusi eventuali requisiti di attrezzaggio, tolleranza e documentazione. Confermare l'ambito di fornitura proposto prima dell'approvazione della produzione.

Cosa inviare per un preventivo di un tessuto in fibra di vetro Stitch-Bonded

Invia la domanda per l'apparecchiatura, la revisione del disegno, il grado di vetro richiesto, lo spessore, la densità o il peso areico e la quantità. Per una struttura di cucitura specificata, includi il requisito del filo di rinforzo, il motivo e l'orientamento. Aggiungi le condizioni operative e spiega se il rinforzo deve rimanere funzionale dopo l'esposizione al calore.

Indica se hai bisogno di rotoli per il taglio interno o di pezzi isolanti finiti per il montaggio. Includi la quantità di campioni, i requisiti di ispezione e la prevista domanda di riordino. Ciò consente di esaminare insieme il materiale, il lavoro di conversione e l'ambito di approvazione.

Per il materiale rinforzato, visita la pagina del prodotto in stuoia di fibra di vetro agugliata e legata a cucitura. Laddove il design non richiede cuciture aggiuntive,stuoia in fibra di vetro non trattataresta un'opzione separata. Altri tipi di fibra sono disponibili per il confronto tramitegamma di materiali isolanti ad alta temperatura.

Richiedi un preventivo e la revisione del campionecon il disegno del componente e i requisiti di accettazione. Approvate il materiale nella forma utilizzata dal vostro team di produzione, quindi applicate tale specifica a ogni ordine successivo.
