Le coperture isolanti rimovibili per gomiti e raccordi per tubi BSTFLEX sono realizzate su misura per curve industriali, raccordi a T, riduzioni e altri componenti di tubazioni irregolari. Le sezioni sagomate riutilizzabili seguono la geometria del raccordo, si collegano all'isolamento del tubo adiacente e possono essere rimosse per ispezione o manutenzione senza distruggere l'intero sistema di isolamento.
ordine (moq):
1I raccordi per tubi industriali interrompono la semplice forma cilindrica di un tubo dritto. I gomiti cambiano direzione, le T creano diramazioni e le riduzioni uniscono tubi di diametri diversi. Questi cambiamenti rendono l'isolamento convenzionale più difficile da tagliare, adattare e rimuovere senza lasciare spazi vuoti.
BSTFLEX produce coperture isolanti rimovibili attorno alla geometria effettiva di gomiti, T, riduzioni e raccordi correlati. Ogni copertura è modellata per adattarsi all'isolamento del tubo adiacente, preservando al contempo l'accesso al raccordo, alle saldature e ai componenti vicini. La struttura riutilizzabile può essere rimossa durante l'ispezione o la manutenzione e reinstallata una volta completato il lavoro.
Flange, valvole, pompe e sezioni di tubo dritto hanno i propri prodotti isolanti rimovibili. Separare questi componenti consente alla copertura del raccordo di seguire la forma corretta e permette ai team di manutenzione di aprire solo la sezione che necessita di assistenza.
Una coperta rettangolare piatta può raggrinzirsi o staccarsi quando viene avvolta attorno a un gomito curvo. Su una T, tre aperture del tubo devono allinearsi correttamente. Una riduzione necessita di due diversi diametri terminali e di una transizione controllata tra di essi. Se il modello non corrisponde al raccordo, l'isolamento potrebbe comprimersi in un'area e lasciare uno spazio vuoto in un'altra.
BSTFLEX utilizza pannelli sagomati, curve segmentate, cuciture rinforzate e aperture su misura per seguire questi profili. I lembi di sovrapposizione possono collegare la copertura con i rivestimenti dei tubi dritti adiacenti o con l'isolamento permanente. L'obiettivo è un assemblaggio pratico e rimovibile, non un foglio sciolto legato attorno a un componente irregolare.

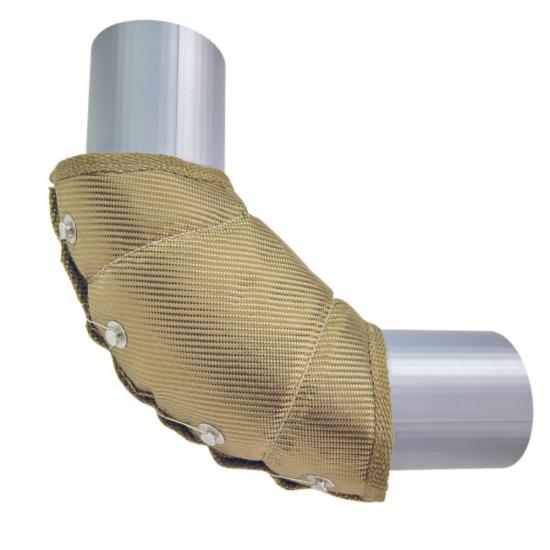

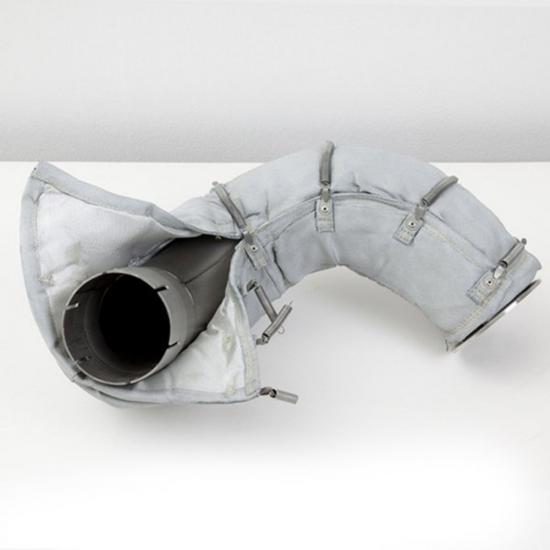

Un modello segmentato segue la curva di un gomito del tubo. Il numero e la forma dei pannelli dipendono dall'angolo del gomito, dal raggio della linea centrale, dal diametro del tubo e dallo spessore dell'isolamento. La chiusura può essere posizionata all'esterno o all'interno della curva in base allo spazio disponibile.
Una struttura in due o più parti può essere utilizzata quando il gomito è vicino a una parete, un pavimento o una linea adiacente. Le sezioni separate riducono lo spazio richiesto per l'installazione e consentono di rimuovere un lato in modo indipendente.
Una copertura per T include aperture per il tubo principale e la connessione di diramazione. Le T uguali e le T ridotte richiedono modelli diversi. L'angolo di diramazione, i diametri dei tubi e la lunghezza dritta disponibile su tutti e tre i lati devono essere confermati.
Un rivestimento per riduzioni effettua la transizione tra due diametri di tubo. Le riduzioni concentriche sono generalmente simmetriche rispetto alla linea centrale, mentre le riduzioni eccentriche richiedono che il lato piatto e l'orientamento di installazione vengano identificati prima che il modello venga realizzato.

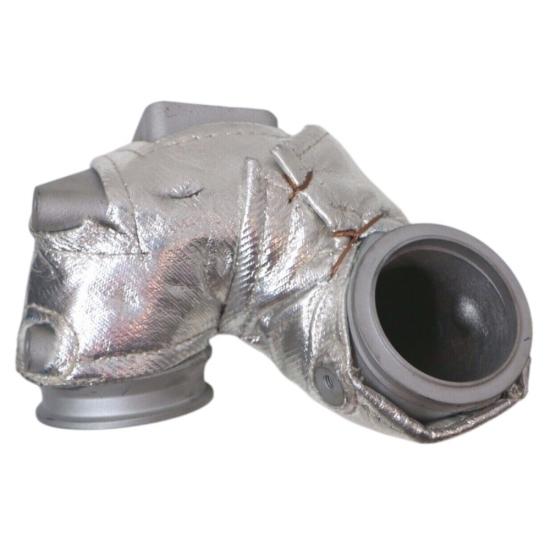

Le transizioni fabbricate, le connessioni di diramazione saldate e i raccordi non standard possono essere coperti partendo da un disegno, un modello, una misurazione tridimensionale o un campione fisico. Le fotografie da diverse angolazioni aiutano a confermare lo spazio di installazione e la posizione di chiusura.
| Componente di copertura | Opzioni tipiche | Scopo |
|---|---|---|
| Strato protettivo esterno | Fibra di vetro rivestita in silicone,Fibra di vetro rivestita in PTFE, fibra di vetro alluminizzata o altri tessuti resistenti al calore rivestiti | Protegge da manipolazione, olio, umidità, agenti atmosferici, abrasione e contaminazione del sito |
| Nucleo isolante | Materassino agugliato in fibra di vetro, materassino agugliato in silice, isolamento in fibra ceramica o isolamento a base di aerogel | Fornisce resistenza termica attorno al raccordo |
| Rivestimento lato caldo | Panno in fibra di vetro, tessuto di silice, foglio di acciaio inossidabile o rete in acciaio inossidabile | Contiene l'isolamento ed è rivolto verso il componente riscaldato |
| Sistema di fissaggio | Anelli a D e cinghie, ganci in acciaio inossidabile, molle, filo di allacciatura, fibbie o altre chiusure riutilizzabili | Fissa i pannelli sagomati e consente aperture ripetute |
| Rinforzo | Spilli per trapuntatura, toppe di usura locali, rete in acciaio inossidabile, cuciture rinforzate e protezione dei bordi | Controlla il movimento dell'isolamento attorno a forme curve o ramificate |
La copertura completa deve essere progettata in base alla temperatura di applicazione. La temperatura indicata nella scheda tecnica di un materiale non diventa automaticamente la classificazione del prodotto finito. Il tessuto esterno, il rivestimento, il nucleo isolante, il filo, gli elementi di fissaggio, lo spessore e le condizioni di installazione devono essere tutti presi in considerazione.
Per una curva standard, fornire le seguenti informazioni:
Se il raggio della linea centrale è sconosciuto, inviare una fotografia della vista laterale quadrata con una scala di misurazione e registrare la distanza tra i punti di riferimento della linea centrale del tubo. Si consiglia un disegno o una dima fisica per curve fabbricate non standard.
Per un raccordo a T, registrare il diametro del tubo principale, il diametro della derivazione, l'angolo della derivazione e le dimensioni dal centro all'estremità in tutte le direzioni. Specificare se il raccordo è un T uguale o un T di riduzione. Includere una lunghezza rettilinea sufficiente affinché la copertura si sovrapponga all'isolamento adiacente.
Per una riduzione, fornire i diametri del tubo grande e piccolo, la lunghezza complessiva della riduzione e l'orientamento di installazione. Per una riduzione eccentrica, identificare chiaramente se il lato piatto si trova sulla parte superiore, inferiore o laterale. Le fotografie dovrebbero mostrare la riduzione nella sua posizione di installazione.
La copertura del raccordo deve incontrare l'isolamento adiacente senza costringere le squadre di manutenzione a rimuovere una lunghezza non necessaria del rivestimento del tubo. A seconda del diametro del tubo, della temperatura e delle preferenze del sito, possono essere utilizzati lembi terminali, cordoncini, cinghie o sovrapposizioni sagomate.
Quando il tubo adiacente utilizza rivestimenti rimovibili, ogni componente può ricevere il proprio numero di identificazione. Quando il tubo adiacente ha un isolamento permanente e un rivestimento metallico, la copertura del raccordo deve essere dimensionata attorno al diametro esterno finito piuttosto che al solo tubo nudo.
Una copertura ben progettata deve poter essere rimossa nello spazio disponibile attorno al raccordo. La chiusura più rapida non è utile se è rivolta verso una parete o un altro tubo. Il disegno di progetto o le fotografie dovrebbero mostrare la direzione di apertura preferita e lo spazio disponibile per rilasciare cinghie, molle o fili di allacciamento.
Sulle tubazioni orizzontali esterne, le giunture e le sovrapposizioni devono essere posizionate in modo da scoraggiare l'ingresso dell'acqua. Sui raccordi verticali, il design potrebbe richiedere un supporto aggiuntivo affinché il nucleo isolante e le sezioni di copertura non si spostino verso il basso durante l'esercizio.
Dopo la rimozione, mantenere la copertura asciutta ed evitare piegature brusche che possono danneggiare o spostare il nucleo isolante. Prima della reinstallazione, ispezionare il rivestimento, le giunture, gli elementi di fissaggio e i pannelli sagomati. Un nucleo bagnato, contaminato o fortemente compresso deve essere valutato prima che la copertura venga rimessa in servizio.
La superficie del raccordo e le aree di saldatura devono essere ispezionate secondo il piano di manutenzione della struttura. L'isolamento rimovibile fornisce accesso, ma non sostituisce il programma del proprietario per la corrosione, le perdite o l'integrità meccanica.
BSTFLEX può produrre prototipi, quantità di progetto e coperture per raccordi di tubi OEM ripetute. Le informazioni di produzione possono essere sviluppate da disegni, misurazioni, modelli, fotografie o un campione approvato. Numeri di apparecchiature, numeri di linea, frecce di installazione, etichette di sezione e imballaggi di progetto possono essere aggiunti per l'identificazione in loco.
Quando si sostituisce una copertura esistente, indicare se l'originale si adattava correttamente e identificare eventuali chiusure difficili, spazi aperti o punti di interferenza. Copiare un campione usurato senza queste informazioni potrebbe riprodurre lo stesso problema di installazione.
Non in modo affidabile. I gomiti a raggio lungo e a raggio corto hanno curve e dimensioni complessive diverse. Il raggio corretto o le dimensioni del raccordo devono essere confermati prima della produzione.
No. L'angolo cambia la geometria del pannello, le posizioni terminali e la disposizione della chiusura. Sono necessari modelli separati.
Una copertura separata per il raccordo a T è solitamente preferibile. Segue la forma della derivazione in modo più accurato e consente di aprire il raccordo a T senza rimuovere lunghe sezioni di tubo dritto.
Sì. Fornire il diametro esterno finito dell'isolamento e del rivestimento esistenti, non solo il diametro del tubo nudo. La copertura del raccordo può quindi essere modellata con una sovrapposizione terminale adeguata.
Sì, dopo aver esaminato il layout del tracciamento, i limiti operativi e i punti di accesso. I collegamenti elettrici e i comandi che richiedono ispezione devono rimanere accessibili.
Sì. È possibile utilizzare un disegno quotato, un modello, una misurazione tridimensionale o un campione fisico. Si consigliano più fotografie per confermare l'orientamento e lo spazio di installazione disponibile.
Inviare il diametro del tubo, il tipo di raccordo, l'angolo, il raggio, le dimensioni, la temperatura operativa, la quantità e le fotografie dell'installazione a BSTFLEX. Esamineremo il modello, il layout della sezione, la costruzione del materiale, le chiusure e il collegamento all'isolamento adiacente.
