Le guaine isolanti rimovibili per tubazioni BSTFLEX sono realizzate su misura per sezioni di tubazioni industriali rettilinee che richiedono copertura termica e accesso regolare. Le sezioni modulari riutilizzabili possono essere realizzate in base al diametro del tubo, alla lunghezza isolata, alla temperatura di esercizio, al riscaldamento a traccia e allo spazio di installazione, con materiali e chiusure selezionati in base all'ambiente di servizio specifico.
ordine (moq):
1Un rivestimento isolante rimovibile per tubi è una copertura termica flessibile e riutilizzabile, prodotta per una sezione di tubazione industriale che deve rimanere accessibile. Fornisce un'alternativa alla ricostruzione dell'isolamento convenzionale dopo ispezioni, saldature, lavori di tracciamento termico o manutenzione programmata.
BSTFLEX produce ogni rivestimento in base al diametro del tubo, alla lunghezza isolata richiesta, alla temperatura operativa, all'ambiente circostante e allo spazio di installazione disponibile. Le lunghe tratte di tubazioni possono essere suddivise in sezioni modulari numerate, in modo che il personale di manutenzione rimuova solo la sezione necessaria per il lavoro.
Questa pagina prodotto riguarda l'isolamento rimovibile per tubazioni diritte. Flange, pompe, valvole, gomiti, raccordi a T e riduzioni hanno forme e requisiti di servizio diversi e sono isolati meglio con coperture dedicate su misura. Mantenere separati questi prodotti fornisce un modello più preciso e facilita l'ordine di sostituzione.
Le posizioni tipiche includono sezioni di tubi esposte tra l'isolamento permanente, punti di ispezione, aree di saldatura, connessioni di tracciamento termico, zone di accesso agli strumenti e brevi spezzoni di tubo che vengono rimossi regolarmente. Il rivestimento può sovrapporsi all'isolamento adiacente per ridurre gli spazi aperti mantenendo una linea di rimozione chiara.

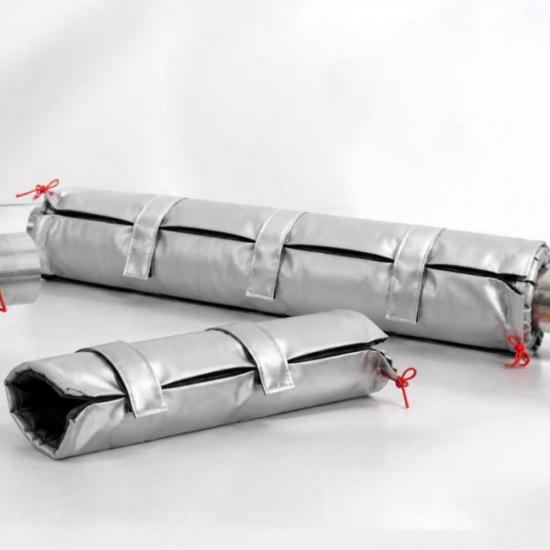

Una sezione avvolgente in un unico pezzo con chiusura longitudinale. Questa costruzione è adatta per una lunghezza di tubo definita dove il rivestimento può essere aperto e sollevato senza interferenze da parte di apparecchiature vicine.
Le tratte più lunghe possono essere suddivise in sezioni gestibili. Ogni sezione può riportare un'etichetta di identificazione permanente che mostra il numero di linea, la posizione e la sequenza di installazione. Le estremità sovrapposte aiutano a ridurre gli spazi tra i rivestimenti adiacenti.
Un rivestimento rimovibile corto può essere installato sopra una saldatura, un punto di ispezione o una posizione di test che richiede un accesso periodico. L'isolamento permanente circostante rimane indisturbato mentre il rivestimento di accesso viene rimosso.
Il rivestimento può essere modellato attorno a cavi di tracciamento termico approvati, linee di tracciamento a vapore e scatole di connessione. Il tracciamento termico è un sistema ingegneristico separato. La posizione, la classe di temperatura e i requisiti di accesso per la manutenzione devono essere forniti prima che la costruzione del rivestimento venga confermata.
I design per esterni possono utilizzare tessuti esterni resistenti alle intemperie, cuciture protette e dettagli di installazione che scoraggiano l'ingresso dell'acqua. L'orientamento è importante: chiusure, sovrapposizioni e cuciture devono essere posizionate in modo che l'acqua non possa accumularsi all'interno dell'isolamento.
| Componente | Opzioni di materiale tipiche | Fattori di selezione |
|---|---|---|
| Rivestimento esterno | Fibra di vetro rivestita in silicone, fibra di vetro rivestita in PTFE,fibra di vetro alluminizzata o altri tessuti rivestiti per alte temperature | Condizioni di agenti atmosferici, olio, umidità, abrasione, calore radiante e pulizia |
| Nucleo termico | Materassino in fibra di vetro agugliata, materassino in silice agugliata, isolamento in fibra ceramica o isolamento a base di aerogel | Temperatura del tubo, obiettivo termico, spessore consentito e peso |
| Rivestimento lato caldo | Tessuto in fibra di vetro, tessuto di silice, foglio di acciaio inossidabile o rete in acciaio inossidabile | Temperatura di contatto, vibrazioni, condizioni della superficie e usura meccanica |
| Sistema di fissaggio | Anelli a D e cinghie, ganci e filo di legatura, molle, fibbie o altre chiusure riutilizzabili | Temperatura, spazio di accesso, vibrazioni e frequenza di rimozione |
| Rinforzo interno | Spilli per trapuntatura, rete in acciaio inossidabile, cuciture rinforzate e strati di usura locali | Lunghezza della sezione, orientamento, movimento dell'isolamento e metodo di movimentazione |
Nessuna temperatura di un singolo materiale deve essere considerata come la classificazione dell'intero rivestimento del tubo. La costruzione completa include il tessuto esterno, il nucleo isolante, il rivestimento interno, il filo per cucire, i dispositivi di fissaggio e i dettagli di installazione. Tutti i componenti devono essere verificati rispetto alle temperature operative ed di esposizione effettive.
I rivestimenti per tubi diritti sono più semplici delle coperture per valvole o pompe, ma la vestibilità finale dipende comunque da dimensioni accurate. Si prega di fornire:
Se il tubo ha già un isolamento, chiarire se il nuovo rivestimento coprirà il tubo nudo, sostituirà l'intero assemblaggio isolante o fungerà solo da copertura esterna rimovibile. Si tratta di costruzioni diverse che richiedono diametri finali differenti.
La chiusura longitudinale deve rimanere visibile e raggiungibile dopo l'installazione. Sulle tubazioni orizzontali, non deve essere posizionata dove possono accumularsi liquidi che perdono o acqua piovana. Sui tubi verticali, le sovrapposizioni delle sezioni e il metodo di supporto devono impedire al rivestimento e al nucleo isolante di scivolare verso il basso.

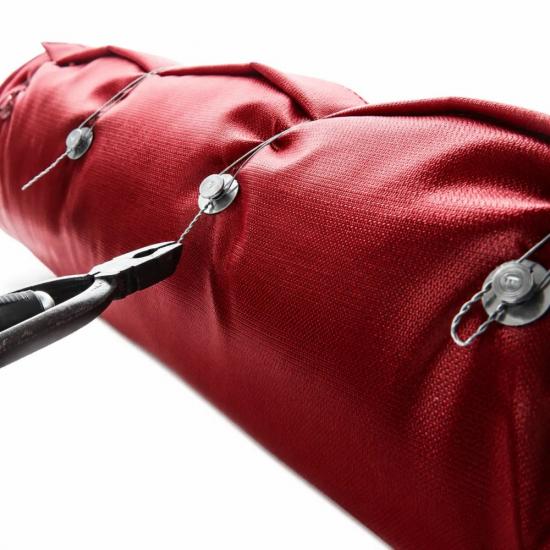

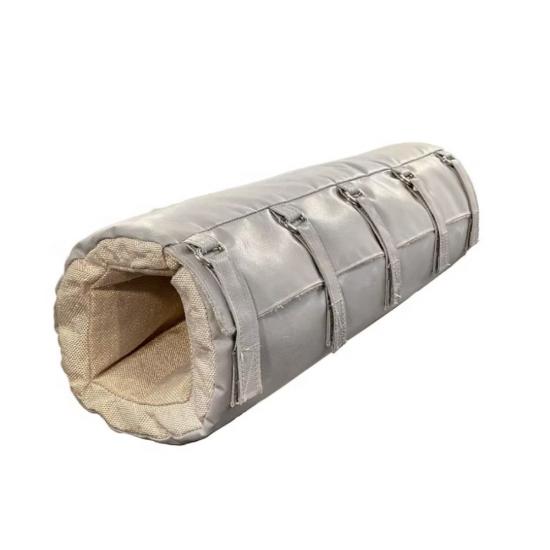

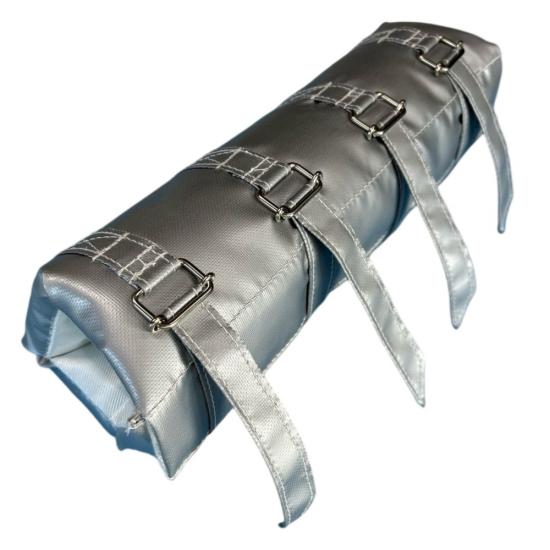

Gli anelli a D con cinghie forniscono una tensione regolabile per molte applicazioni industriali interne. Ganci in acciaio inossidabile, molle e filo di legatura possono essere utilizzati dove è richiesta una chiusura interamente metallica. La scelta corretta dipende dalla temperatura di esposizione, dalle vibrazioni, dalla frequenza di accesso e dalla pratica in loco.
| Metodo di isolamento | Ideale Adatto a | Considerazione sulla manutenzione |
|---|---|---|
| Rivestimento isolante rimovibile per tubi | Sezioni di tubazioni industriali che richiedono accessi ripetuti | Le sezioni complete possono essere rimosse e reinstallate |
| Rivestimento o nastro isolante | Piccole tubazioni, lavori temporanei o applicazioni in cui l'avvolgimento è pratico | Potrebbe essere necessario rimuovere e sostituire durante la manutenzione |
| Isolamento rigido o convenzionale per tubi | Lunghi tratti di tubazioni permanenti con requisiti di accesso limitati | Le sezioni potrebbero richiedere il taglio o la ricostruzione quando vengono aperte |
| Rivestimento metallico | Protezione dell'isolamento convenzionale contro agenti atmosferici e danni meccanici | Normalmente costituisce parte di un sistema di isolamento rigido separato |
Per i tubi caldi, la costruzione viene solitamente scelta per ridurre il trasferimento di calore e la temperatura superficiale accessibile, consentendo al contempo l'accesso per la manutenzione. Per le tubazioni a bassa temperatura, il controllo della condensa richiede un sistema barriera al vapore continuo e correttamente sigillato. Un normale rivestimento cucito per servizio a caldo non dovrebbe essere specificato automaticamente per servizi refrigerati o criogenici.
L'isolamento rallenta il trasferimento di calore ma non produce calore. I tubi esposti a condizioni di gelo possono richiedere un sistema di tracciamento termico adeguatamente progettato oltre all'isolamento. Il rivestimento deve essere compatibile con il design del tracciamento e non deve coprire scatole di connessione o punti di ispezione che devono rimanere accessibili.
Dopo la rimozione, posizionare il rivestimento su una superficie pulita e asciutta invece di piegarlo bruscamente o trascinarlo sul pavimento. Prima della reinstallazione, ispezionare il rivestimento esterno, la fodera, le cuciture, le chiusure e il nucleo isolante. L'isolamento bagnato, compresso o contaminato chimicamente potrebbe non fornire più le prestazioni previste.
La superficie del tubo deve essere ispezionata per verificare la presenza di perdite e corrosione prima di reinstallare il rivestimento. Laddove la corrosione sotto l'isolamento sia una preoccupazione del progetto, il programma di ispezione e il sistema di rivestimento devono essere determinati dal proprietario dell'asset o da un ingegnere qualificato.
BSTFLEX fornisce rivestimenti prototipo, sezioni di ricambio e produzione ripetuta per progetti industriali e produttori di apparecchiature. I rivestimenti possono essere prodotti a partire da specifiche dei tubi, disegni, misurazioni in loco, modelli o campioni approvati. Le opzioni includono numeri di apparecchiature, etichette di sezione, contrassegni per la direzione di installazione, imballaggi speciali e combinazioni di materiali specifiche per il progetto.
Per lunghi tratti di tubazioni, fornire un programma delle sezioni che indichi la quantità, la lunghezza e il numero di identificazione di ogni rivestimento. Questo aiuta ad abbinare ogni parte finita alla sua posizione di installazione e semplifica i futuri ordini di sostituzione.
Possono essere raggruppati per diametro e lunghezza comuni del tubo, ma la dimensione finita deve anche tenere conto dello spessore dell'isolamento, dell'isolamento adiacente, delle chiusure, delle sovrapposizioni e dello spazio libero in loco. Si consigliano dimensioni specifiche per il progetto.
Sì. Le sezioni modulari possono essere installate in sequenza con estremità sovrapposte. Le etichette numerate aiutano i team di manutenzione a reinstallare ogni sezione nella posizione corretta.
Può essere modellato per adattarsi a una copertura montata adiacente, ma flange e gomiti sono normalmente serviti meglio dalle proprie sezioni rimovibili. Le coperture separate offrono una vestibilità più precisa e consentono di aprire un componente senza rimuovere l'intero rivestimento del tubo.
Sì, a condizione che vengano forniti il design del tracciamento termico, la posizione del cavo, la classificazione della temperatura e i punti di accesso richiesti. Il rivestimento isolante non sostituisce i controlli del sistema di tracciamento o la protezione elettrica.
Non automaticamente. L'isolamento per servizio a caldo e il controllo del vapore per servizio a freddo hanno requisiti di costruzione diversi. Le applicazioni refrigerate e criogeniche richiedono una revisione specifica di condensa, sigillatura del vapore, cuciture e penetrazioni.
Sì. Il diametro originale del tubo e la lunghezza installata richiesta dovrebbero comunque essere confermati, poiché un vecchio rivestimento potrebbe essersi allungato, compresso o alterato durante il servizio.
Invia il diametro del tubo, la lunghezza isolata, la temperatura operativa, il requisito di isolamento, la quantità e le fotografie dell'installazione a BSTFLEX. Esamineremo i materiali, la lunghezza della sezione, il sistema di chiusura e le sovrapposizioni per il tuo sistema di tubazioni.
