Giunti di dilatazione in tessuto di ricambio: come misurare e specificare un giunto esistente

I giunti di dilatazione in tessuto sostitutivi devono corrispondere sia al collegamento esistente che ai requisiti operativi attuali.Per specificarne uno, identificare l'ambito della sostituzione, misurare la geometria di fissaggio in una condizione dell'impianto documentata e fornire dati su temperatura, pressione, composizione del gas e movimento. Le dimensioni di un nastro in tessuto usurato sono una prova utile, ma non sono automaticamente le corrette dimensioni di fabbricazione per la sua sostituzione.

BSTFLEX supporta i progetti di sostituzione con giunti di dilatazione in tessuto non metallico personalizzati per sistemi di canalizzazione industriale, gas di scarico, esalazioni e aria calda. Questa guida spiega come preparare le informazioni di rilievo necessarie per una revisione tecnica e un preventivo.

Definire cosa deve essere sostituito

Prima di misurare, concordare il perimetro di fornitura. Una richiesta per un “giunto di dilatazione sostitutivo” può descrivere diversi pacchetti differenti.

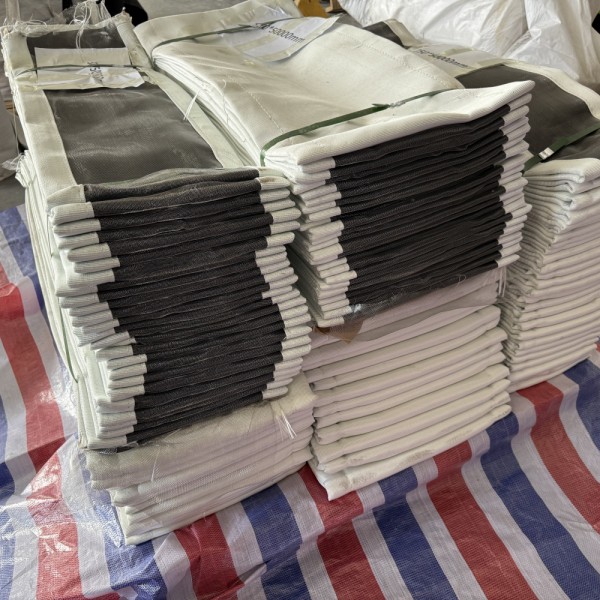

Solo nastro flessibile

I telai esistenti e l'hardware di fissaggio devono rimanere in sede. Il rilievo deve stabilire le loro dimensioni e condizioni, insieme alla costruzione del nastro richiesta e alla disposizione di chiusura.

Nastro flessibile con componenti interni

L'ambito include anche elementi come cuscini isolanti, barriere di accumulo o accessori di tenuta. Identificare ogni componente separatamente invece di presumere che sia incluso con il nastro esterno.

Assemblaggio completo del giunto di dilatazione

Telai, elementi flessibili, rivestimenti e componenti di fissaggio vengono esaminati come un unico assemblaggio. Misurare le interfacce con le condotte mantenute e confermare quali collegamenti di saldatura o bullonatura verranno disturbati.

Chiedere al preventivo di identificare le parti incluse, le parti escluse e gli articoli proposti per il riutilizzo. Ciò evita di ricevere un nastro fabbricato correttamente scoprendo durante il fermo impianto che anche l'hardware danneggiato necessita di sostituzione.

Stabilire un riferimento di misurazione sicuro

Iniziare con la targhetta dell'apparecchiatura, il disegno originale, la specifica di acquisto precedente e qualsiasi registro delle modifiche. Assegnare a ogni giunto un numero di identificazione separato, anche quando diverse unità sembrano identiche.

Registrare la condizione dell'impianto durante il rilievo: arresto a freddo, calore residuo, disposizione di supporto temporanea o altra condizione documentata. Una misurazione effettuata durante un fermo impianto non stabilisce, di per sé, la posizione di installazione a freddo specificata.

Contrassegnare le estremità a monte e a valle, la direzione del flusso, la posizione superiore e la direzione di osservazione utilizzata sullo schizzo. Ad esempio, definire sinistra e destra guardando verso valle. Utilizzare lo stesso orientamento per misurazioni e fotografie.

Mantenere le misurazioni rilevate separate dalle dimensioni di installazione approvate. Le differenze richiedono una revisione; non dovrebbero essere corrette silenziosamente su un ordine di acquisto.

Registrare le dimensioni che controllano l'adattamento

La distinzione più importante è tra la geometria dell'assemblaggio installato e le dimensioni sviluppate del materiale flessibile. La distanza faccia a faccia, la lunghezza del tessuto non bloccato e la larghezza totale del nastro descrivono caratteristiche diverse.

Il produttore del ricambio dovrebbe determinare le dimensioni finali del nastro in base alla geometria approvata, ai requisiti di bloccaggio, al movimento e alla costruzione. Non applicare una regola universale come "gioco installato più 100 mm".

Giunti rettangolari: ispezionare entrambe le estremità

A ogni connessione, registrare le larghezze superiore e inferiore, le altezze sinistra e destra ed entrambe le diagonali dove accessibili. Identificare se le letture si riferiscono all'apertura, alla superficie di montaggio o allo schema dei bulloni. Acquisire i raggi degli angoli o altri dettagli angolari invece di disegnare ogni angolo come un angolo retto netto.

Misurare la distanza di connessione in diverse posizioni contrassegnate lungo il perimetro. Conservare le singole letture in modo che il revisore possa identificare possibili facce non parallele, distorsioni o riferimenti di misurazione incoerenti.

Per ulteriori considerazioni geometriche, vedere Rectangular Fabric Expansion Joints for Industrial Ductwork.

Giunti circolari: identificare il diametro e la fasatura

Specificare se ogni diametro è il diametro interno del condotto, il diametro di montaggio, il diametro esterno della flangia o il diametro della circonferenza dei bulloni. Misurare in più di una direzione quando si controlla un'apertura esistente per verificarne la rotondità.

Registrare il numero di fori e la posizione angolare dello schema rispetto a un riferimento concordato, come la parte superiore del condotto. Una circonferenza dei bulloni corrispondente non garantisce che due schemi abbiano un orientamento corrispondente.

Schemi dei bulloni: utilizzare un datum definito

Misurare le posizioni dei fori da un riferimento chiaramente contrassegnato. Sulle flange rettangolari, includere l'offset del primo foro, la disposizione degli angoli ed eventuali variazioni di passo. Annotare asole, fori allargati e riparazioni precedenti.

Registrare entrambe le estremità in modo indipendente. Confermare se il nastro di ricambio verrà fornito pre-forato o se è necessaria una procedura di foratura in loco approvata per la costruzione selezionata.

Separare l'offset a freddo dal movimento di esercizio

Un giunto di dilatazione in tessuto di ricambio deve accogliere il movimento operativo specificato da un riferimento di installazione concordato. Un offset laterale visibile durante l'arresto non è automaticamente il valore di movimento laterale richiesto.

Chiedere al tecnico dell'impianto di distinguere una preimpostazione a freddo intenzionale da un disallineamento non intenzionale. Non forzare una connessione deliberatamente preimpostata in una posizione visivamente centrata e non presumere che un offset imprevisto possa essere assorbito senza influire sul design.

Fornire separatamente la compressione e l'estensione assiale, insieme al movimento laterale orizzontale e verticale e al movimento angolare attorno agli assi identificati. Specificare quali movimenti si verificano simultaneamente. Segnalare qualsiasi torsione nota, ampiezza di vibrazione, frequenza o pulsazione di pressione per una valutazione separata.

Laddove i dati sul movimento non siano disponibili, contrassegnarli come sconosciuti. L'allentamento, le pieghe o l'apparente allungamento del nastro esistente non possono stabilire la sua tolleranza di movimento residua.

Ispezionare i componenti che rimarranno

Un ricambio del solo nastro dipende da carpenteria metallica idonea. Durante l'ispezione di arresto autorizzata, registrare corrosione, telai distorti, saldature danneggiate, superfici di tenuta irregolari e bordi taglienti. Controllare le barre di bloccaggio e gli elementi di fissaggio per verificare la presenza di danni invece di presumere che possano essere riutilizzati.

Fotografare i rivestimenti, i loro punti di attacco, la sovrapposizione e lo spazio disponibile. La revisione ingegneristica deve considerare lo spazio libero durante tutto il movimento specificato, non solo nella posizione osservata durante il rilievo. I segni di contatto possono aiutare a identificare le posizioni che richiedono un'indagine più approfondita.

Registrare le condizioni e il fissaggio dei cuscini isolanti e delle barriere di accumulo. Fotografare l'isolamento spostato, i depositi e le aree esposte prima della pulizia approvata. Non rimuovere un componente interno dall'ambito del ricambio solo perché è difficile da identificare.

Documentare anche l'isolamento esterno o le coperture meteorologiche attorno al giunto. Le modifiche alla disposizione termica dovrebbero essere riviste con il fornitore del ricambio piuttosto che trattate come una scelta di manutenzione estetica.

Utilizzare il vecchio nastro come prova, non come unica specifica

Un vecchio nastro può aiutare a identificare i segni di fissaggio, i dettagli di chiusura e la costruzione precedente. Tuttavia, la deformazione, i bordi danneggiati o il deterioramento possono rendere le sue dimensioni inaffidabili come modello di produzione.

Registrare le sue dimensioni misurate come "componente rimosso, come trovato". Non tirare un nastro danneggiato per produrre semplicemente una larghezza o una lunghezza conveniente. Laddove venga richiesto un campione, dichiarare la contaminazione del processo e concordare la preparazione e la spedizione sicure prima dell'invio.

Fornire la data di installazione, la durata approssimativa del servizio, il motivo della sostituzione ed eventuali recenti modifiche al processo. Includere fotografie che mostrino l'intero giunto, la sua targhetta, gli attacchi, la chiusura e ogni area danneggiata con un riferimento di scala, ove sicuro.

Descrivere le osservazioni senza presumere una diagnosi. "Strappo accanto al morsetto a monte" è più utile di "tessuto troppo debole". Una fotografia di uno scolorimento non prova che la temperatura abbia causato il guasto.

Eventuali variazioni di combustibile, chimica del gas, umidità, carico di polvere, temperatura o funzionamento del ventilatore devono essere dichiarate. Una sostituzione che corrisponde alle dimensioni precedenti potrebbe comunque richiedere un materiale o una disposizione protettiva diversa.

Scegliere la forma di consegna prima di ordinare

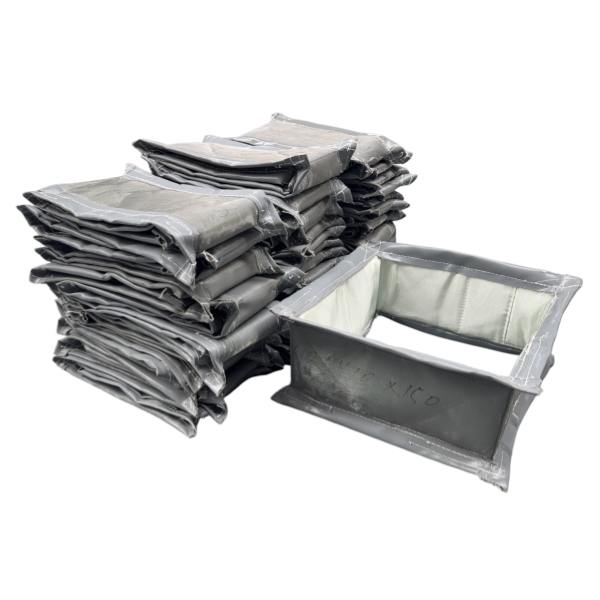

Elemento flessibile a circuito chiuso

Confermare che esista un percorso di installazione praticabile attorno all'attrezzatura esistente. Un elemento chiuso in fabbrica non è automaticamente installabile laddove entrambe le estremità del condotto rimangono fisse.

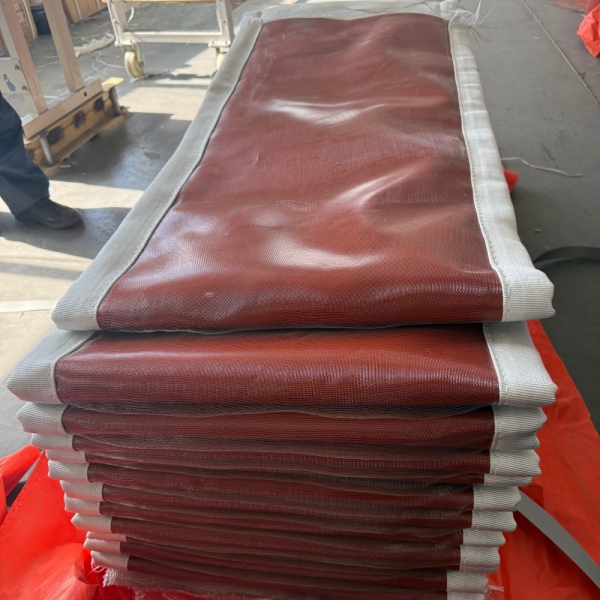

Nastro aperto per chiusura in loco

Confermare che la costruzione selezionata consenta un giunto in loco. Concordare con il produttore la posizione di chiusura, l'accesso, il metodo, i materiali e i requisiti del personale. I dettagli della giunzione sono specifici per la costruzione.

Assemblaggio completo o sezionale

Controllare le aperture di accesso, le restrizioni di sollevamento, le dimensioni massime di trasporto e la sequenza di installazione proposta. Indicare quale lavoro di assemblaggio è previsto in fabbrica e quale è assegnato all'appaltatore in loco.

Per ogni forma di consegna, concordare la preparazione dei fori, le guarnizioni o gli accessori di tenuta, l'identificazione dei componenti e le istruzioni di installazione. Non esiste una sovrapposizione di giunzione, una coppia di serraggio dei bulloni o un metodo di foratura in campo universale adatto a ogni giunto di espansione in tessuto.

Una richiesta di offerta (RFQ) per la sostituzione che puoi copiare

Utilizzare un record per ogni targhetta dell'attrezzatura. Allegare lo schizzo quotato e il disegno originale ove disponibile. Scrivere "sconosciuto" accanto alle informazioni mancanti invece di inserire zero o presumere che il materiale precedente rimanga idoneo.

Approvare il disegno prima della fabbricazione

Il rilievo descrive ciò che esiste. Il disegno di sostituzione approvato definisce ciò che verrà prodotto e le condizioni che deve soddisfare.

Risolvere eventuali differenze tra il disegno originale e le misurazioni sul campo. Confermare le dimensioni di connessione, la geometria dell'elemento flessibile finito, la preparazione dei fori, la posizione di chiusura, la costruzione del materiale, il riferimento di movimento e l'ambito di fornitura. Concordare le tolleranze ed eventuali dimensioni dipendenti dal sito prima di avviare la produzione.

Al ricevimento, controllare l'identificazione e i componenti forniti rispetto ai documenti approvati prima dell'inizio del fermo. L'installazione deve seguire le istruzioni specifiche del giunto, inclusi i requisiti di bloccaggio, tenuta, isolamento e spazio libero.

Domande che ritardano comunemente gli ordini di sostituzione

È possibile valutare una sostituzione senza il disegno originale?

Sì. Un rilievo quotato, fotografie e informazioni operative possono supportare una revisione iniziale. Le informazioni mancanti sul movimento o sul materiale potrebbero comunque richiedere una conferma tecnica prima della produzione.

È possibile sostituire solo la fascia in tessuto?

Potenzialmente, a condizione che i telai di fissaggio, i componenti di attacco e la protezione interna rimangano idonei. L'ispezione e l'ambito concordato determinano se una sostituzione della sola fascia sia appropriata.

Una fascia più larga risolverà gli strappi ripetuti?

Non necessariamente. Una maggiore quantità di materiale non stabilisce la causa dello strappo né verifica il gioco. Esaminare la geometria dell'attacco, il movimento, la temperatura e le prove di contatto prima di modificare le dimensioni della fascia.
