Il disegno di un isolamento per forni richiede più di una semplice specifica per il rivestimento principale. Anche le aree di contatto con la porta, i bordi dell'isolamento rimovibile e le linee di servizio in prossimità della zona calda necessitano di attenzione. È proprio in questi piccoli dettagli che un tessuto termico stretto può rivelarsi utile.

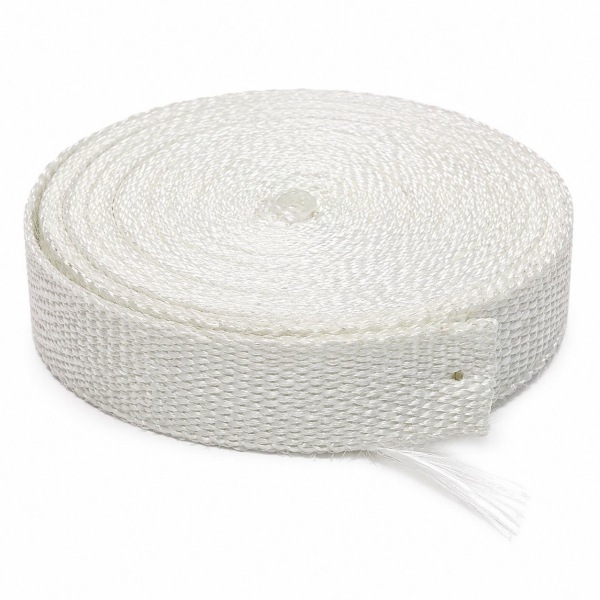

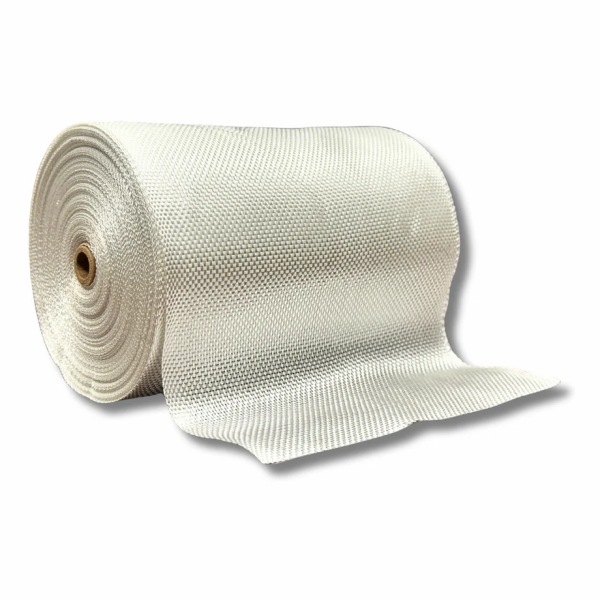

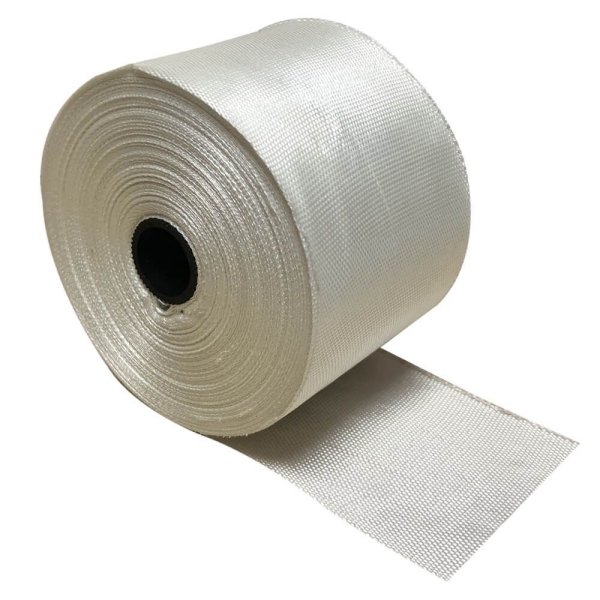

Il nastro in fibra di silice è una striscia flessibile tessuta con filato di fibra di silice per isolamento localizzato e protezione termica.In prossimità di forni e apparecchiature per il trattamento termico, le possibili applicazioni includono guarnizioni termiche piane, bordatura di assemblaggi isolanti e avvolgimento protettivo di tubazioni adiacenti. Ogni applicazione richiede un diverso metodo di fissaggio e una specifica verifica di accettazione.
ILNastro in silice intrecciata BSTFLEXLa gamma comprende la componente tessile. Selezionarla per un particolare dettaglio del forno significa verificare sia il materiale che l'installazione assemblata, anziché affidarsi solo al nome della fibra.
Tre punti da valutare per il nastro di silice intrecciato
Strisce di contatto per lo sportello della caldaia
Laddove il disegno dell'apparecchiatura richieda una guarnizione termica tessile piatta, si può considerare l'utilizzo di un nastro di silice come striscia di contatto. È necessario innanzitutto valutare le superfici di contatto, la larghezza disponibile e lo spazio libero a porta chiusa. Lo spessore selezionato deve consentire la corretta chiusura della porta garantendo al contempo il contatto desiderato.
Verificare un campione nella configurazione di fissaggio effettiva. Cercare una compressione non uniforme, attrito sul lato della cerniera e bordi esposti che potrebbero impigliarsi durante l'apertura. Una temperatura nominale più elevata non correggerà una porta deformata o una guarnizione mal supportata. Non sostituire una guarnizione sagomata o con certificazione di pressione con nastro adesivo piatto senza l'approvazione del progettista dell'apparecchiatura.
Bordi delle coperte isolanti e delle barriere flessibili
Il nastro di silice intrecciato può essere utilizzato come bordatura o come striscia di rinforzo locale in coperte e tende isolanti prefabbricate. In questa applicazione, le dimensioni importanti includono la larghezza finale della bordatura, il materiale racchiuso dal nastro e la posizione di fissaggio.
Valutare congiuntamente il nastro adesivo, il filo da cucito, gli elementi di fissaggio e il tessuto adiacente. La cucitura deve essere adatta alla temperatura e alla sollecitazione a cui sarà sottoposto l'intero assemblaggio. Un nastro adesivo idoneo non rende accettabile un filo o un materiale di supporto inadatti. Per le parti rimovibili, includere nella valutazione del campione anche le operazioni di sollevamento, piegatura e rimontaggio.
Linee di servizio in prossimità dell'area di trattamento termico
Cavi, tubi flessibili e condotti industriali potrebbero necessitare di protezione localizzata in prossimità di aperture di forni o apparecchiature riscaldate. Il nastro isolante in silice offre un formato di avvolgimento stretto per questi dettagli, previa verifica dell'esposizione al calore e del metodo di fissaggio.
Registrare se l'esposizione si verifica durante il normale funzionamento, l'apertura della porta, il carico o la manutenzione. Identificare il limite di temperatura del componente protetto e qualsiasi movimento nella sezione avvolta. Verificarne la temperatura in condizioni operative rappresentative; l'aggiunta di nastro adesivo non aumenta la temperatura nominale del tubo o del cavo sottostante indicata dal produttore.
Perché il bordo intrecciato è importante

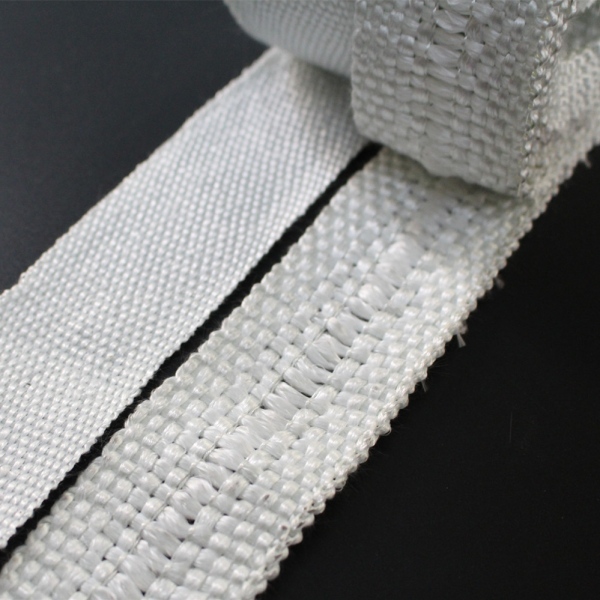

La struttura dei bordi rappresenta una differenza pratica tra un nastro intrecciato stretto e una striscia ricavata da un tessuto più largo. I bordi longitudinali intrecciati contribuiscono a evitare lo sfilacciamento durante la manipolazione. Ciò risulta utile quando si applicano lunghe strisce di contatto o quando si fa passare il materiale di fissaggio durante un'operazione di assemblaggio.
Le estremità tagliate necessitano comunque di attenzione e il taglio di un bordo laterale tessuto ne modifica le condizioni. È consigliabile verificare il metodo di taglio e fissaggio proposto su un campione, anziché specificare che il componente finito sia completamente a prova di sfilacciamento. La costruzione del bordo e il supporto adesivo sono scelte separate: la richiesta di un supporto non determina se il tessuto viene tessuto in larghezza o tagliato dal tessuto stesso.
Utilizzare la temperatura rilevata dal nastro, non solo quella impostata sulla caldaia.
Il setpoint del pannello di controllo descrive il processo controllato. Non stabilisce l'esposizione in corrispondenza di ogni guarnizione, cavo esterno o bordo dell'isolamento. Valutare la posizione del nastro, compreso il contatto con superfici calde, l'esposizione radiante attraverso un'apertura e i picchi di temperatura di breve durata durante il ciclo operativo.
La classificazione dei materiali e l'omologazione delle apparecchiature sono due cose diverse.Il limite di temperatura di esercizio continuo pubblicato per il nastro in silice tessuta BSTFLEX SIT è di 982 °C (1.800 °F). Verificare tale valore rispetto alle specifiche attuali per la costruzione in oggetto. Non costituisce un'approvazione per ogni forno che opera al di sotto di tale valore, né un valore di temperatura nominale per un adesivo, una giunzione o un componente protetto.
Quando il requisito è una temperatura esterna massima o un livello di dispersione termica definito, è necessario valutare l'intero sistema di isolamento. Spessore, geometria, conduttività del materiale e condizioni ambientali influenzano tale risultato. Il solo limite di esercizio delle fibre non è sufficiente a stabilire le prestazioni dell'isolamento.
Verifica il dettaglio durante il suo ciclo di funzionamento
Per una nuova applicazione, valutate non solo l'aspetto di un campione nuovo. Concordate le condizioni di prova con il team addetto alle apparecchiature e verificate il componente assemblato dopo cicli rappresentativi di riscaldamento, raffreddamento e funzionamento meccanico, utilizzando procedure di ispezione approvate.
Per una guarnizione di contatto per porte, verificare la consistenza del contatto e la tenuta del materiale. Per la bordatura, esaminare la cucitura e il bordo chiuso. Per una linea protetta, controllare la copertura, la stabilità del fissaggio e la temperatura del componente. Annotare le variazioni dimensionali e l'usura visibile in modo che la decisione successiva si basi sull'installazione e non semplicemente su una fotografia del rotolo.
Definisci criteri di accettazione specifici. Una striscia termica intatta non garantisce automaticamente la tenuta stagna, e un involucro visivamente integro non è prova che il cavo sottostante sia rimasto entro i limiti di temperatura. Concorda cosa deve essere misurato prima di approvare la fornitura successiva.
Il disegno deve descrivere in dettaglio l'intero nastro.
Per una guarnizione per porte, indicare la larghezza di contatto, lo spessore non compresso, lo spessore richiesto per l'installazione e il metodo di fissaggio. Per la bordatura a coperta, indicare la sezione del bordo finito e la disposizione della cucitura. Per la protezione delle linee, identificare il componente, la lunghezza di esposizione e lo spazio disponibile. Questi dettagli forniscono al fornitore informazioni più utili rispetto a una semplice richiesta di "nastro in silice per alte temperature".
Indicare le temperature normali e di picco nel luogo proposto, la durata dell'esposizione, l'atmosfera di processo e la movimentazione prevista. Qualora la stabilità dimensionale o un particolare metodo di prova siano importanti, specificare i requisiti di accettazione nella richiesta. Includere la quantità e la lunghezza del rotolo o del taglio richiesti, con una revisione del disegno o un riferimento al campione approvato per gli ordini ripetuti.
Fornitura di nastro di silice per progetti di attrezzature industriali
BSTFLEX offreNastro in silice intrecciata in dimensioni standard e su richiestaInvia i dettagli dell'attrezzatura, le condizioni di utilizzo e la quantità in modo che il materiale proposto e il formato di fornitura possano essere esaminati insieme. Includi nella richiesta eventuali esigenze di supporto, imballaggio o campioni.
Per un materiale o una costruzione diversi, sfoglia lanastri industriali ad alta temperatura gammaPer i dettagli di un forno o di un'apparecchiatura per il trattamento termico specificati, Richiedi un preventivo per nastro di silice a BSTFLEX .
